Реферат



Изобретение содержит груз, выполненный в виде электромагнита, сердечник которого установлен на направляющих стержнях, а катушка подключена к источнику постоянного напряже-м ния. При подаче на обмотки электропитания между сердечниками электромагнитов возникает магнитное поле, благодаря которому сердечники, разделенные направляющими стержнями, притягиваются друг к другу и плотно прижимаются к стержням. 2 ил.

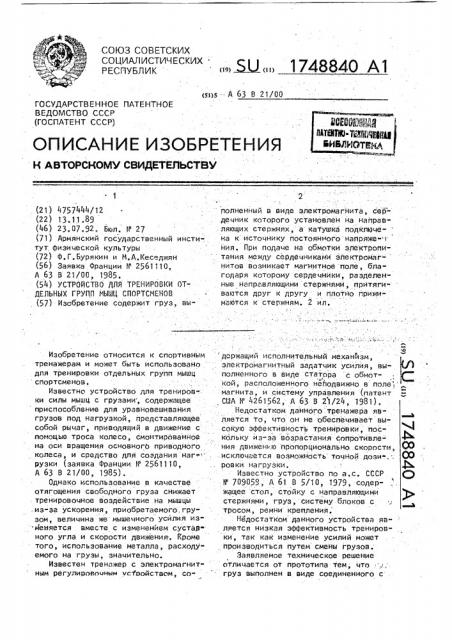

СОЮЗ СОВЕТСКИХ с0 1иАлистических Ц 1 74884О А1 (sl)s А 63 В 21/00

ГОСУДАРСТВEННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4757444/12 (22) 13.11.89 (46) 23.07.92. Бюл. V 27 (71) Армянский государственный институт. физической культуры (72) Ф.Г.Бурякин и М.А.Кеседжян (56) Заявка Франции 1Г 256» 10, А 63 В 21/00, 1985. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ОТДЕЛЬНЫХ ГРУПП МЫЫЦ CllOPTCNEHOB (57) Изобретение содержит груз, выполненный в виде электромагнита, сердечни к которого установлен на на пра вляющих стержнях, а катушка подключе- на к источнику постоянного напряже" г йия. При подаче на обмотки электропитания между сердечниками электромагнитов возникает магнитное поле, благодаря которому сердечники, разделенные направляющими стержнямй, притягиваются друг к другу и плотно прижимаются к стержням. 2 ил. с

Изобретение относится к спортивным держащий исполнительный механйзм, тренажерам и может быть использовано электромагнитный задатчик усйлия, выдля тренировки отдельных групп мышц полненного в виде статора с обмотспортсменов.. „кой, расположенного неподвижно в поле, Известно устройство для трениров" магнита, и систему управления (патент ки силы мышц с грузами, содержащее СИА Р 4261562, А 63 В 21/24, 1981). приспособление для уравновешивания Недостатком данного тренажера явгрузов под нагрузкой, представляющее .. ляется то, что он не обеспечивает высобой рычаг, приводящий в движение с сокую эффективность тренировки, поспомощью троса колесо, смонтированйое . кольку из-за возрастания сопротивле- на оси вращения основного приводного ния движению пропорционально..скорости, Ж колеса, и средство для создания наг= . .исключается возможность точной дози-, О рузки (заявка Франции. Р 2561110, ровкй нагрузки. . ф

А 63 В 2 1/00, 1985).. Известно устройство по а.с. СССР С

Однако использование в качестве Р 709059, А 61 В 5/10, 1979, содеротягощения свободного груза снижает жащее стол, стойку с направляющими тренировочное воздействие на мышцы стержнями, rpy3, систему блоков с .из-за ускорения, приобретаемого,гру- тросом, ремни крепления. зом, величина же мышечного усилия из" Недостатком данного устройства яв Йеняется вместе с измененйем сустав" ляется низкая эффективность тренировного угла и скорости движения. Кроме ки, так как изменение усилий может того, использование металла, расходу" производиться путем смены грузов. емого на грузы, значительно. Заявляемое техническое решение

Известен тренажер с электромагнит- отличается от прототипа тем, что ным регулировоиным ус1оойством, со- груз выполнен в виде соединенного с

1748840 регулируемым источником постоянного напряжения электромагнита, сердечник в центральной части имеет отверстие для направгяющих стержней, Н. фиг. 1 изображен общий вид устройства; на фиг,2 — электромагнитный задатчик усилия, разрез. . Устройство содержит стол 1, стой-.. ку 2, направляющие стержни 3, систе- 10 му блоков 4, трос 5,. фйксирующие ремни 6, "электромагнит 7, источнйк напряжения 8, сердечник 9, отверстие 10.

Устройство для тренировки работа-. ет следующим обРазом. . 15Поваротом- ручки регулятора пита- . l ния 8 устанавливается определенное значейие напряжейия. От сигнала на-., чала движения к обмоткам сердечника

9 подается ток, который зависит от 20 заранее:установленного напряжения, поскольку сопротивление обмоток сердечника остается неизменным.

При подаче электропитайия íà обмотки между электромагнитными сер- 25 дечниками 9 возникает магйитное по ле,благодаря которому сердечники 9, ра зделеннь е напра вляющим с тержнем 3 притягиваются друг к другу и плотно прижимаются к стержню 3. . 30

Перемещение электромагййтов 7 . вдоль направляющйх стержней 3 воз- . можно при мыаечном усилии спортсмена, превышающем велчичину силы тре-. 2Ц ния между сердечниками 9 и стержнями 3. При этом величина заданной нагрузки не зависит от скорости движения.

8 момент остановки движения элек-. тропитайие автоматически выключается и под действием собственной тяжести электромагнитный груз возвращается в исходное положение. Дозирование нагрузки производится регулятором изменения напряжения.

Использование предлагаемого изобретения позволит повысить эффективность тренировки за счет обеспечения возможности точного дозирования нагрузки. формула и зобре тени я

: Устройство для тренировки отдельнь;х групп мышц спортсменов, содержащее соедййенную со столом стойку с направляющими стержнями для перемещения грузов, соединенных через сис-. тему блоков и трос с фиксирующими ремнями. о т л и ч а ю ц е е с я тем, что, с целью повышения эффективности тренировки, груз выполнен в виде со-. единенйого с регулируемым"источником постоянного нагряжения электромагнита, сердечник в центральной части ймеет отверстие для направляющих стержней;:
