l74 905

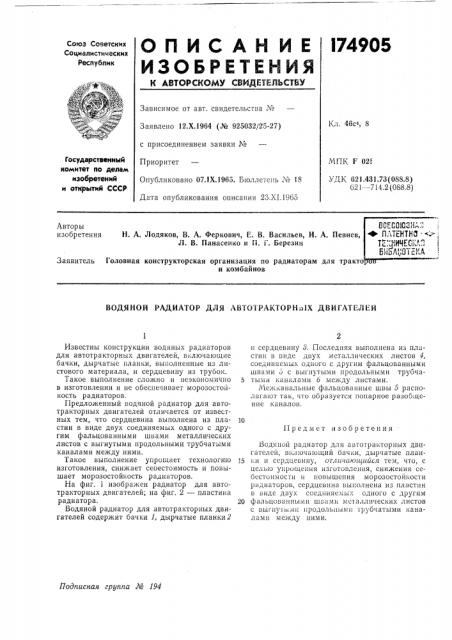

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

Совхоз Советских

Социалистических

Республик, у/+ 4

Зависимое от авт. свидетельства №

Кл. 46С4, 8

Заявлено 12.Х.1964 (№ 925032/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 07.1Х.1965. Б1оллетень ¹ 18

Дата опубликования описания 23.XI.1965

Государственный комитет по делам изобретений и открытий СССР

МПК Г 021

УДК 621.431.73(088.8)

621 — 714.2 (088.8) Авторы изобретения Н. А. Лодяков, В. А. Феркович, Е. В. Васильев, И. А. Певнев, Л. В. Панасенко и П. Г. Березин

Заявитель Головная конструкторская организация по радиаторам для тракто и комбайнов

ВОДЯHOA РАДИАТОР ДЛЯ АВТОТРАКТОРНв1Х ДВИГАТЕЛЕИ

Предмет изобретения

Подписная группа № В4

Известны конструкции водяных радиаторов для автотракторных двигателей, включающие бачки, дырчатые планки, выполненные из листового материала, и сердцевину из трубок.

Такое выполнение сложно и неэкономично в изготовлении и не обеспечивает морозостойкость радиаторов.

Предложенный водяной радиатор для автотракторных двигателей отличается от известных тем, что сердцевина выполнена из пластин в виде двух соединяемых одного с другим фальцованными шьами металлических листов с выгнутыми продольными трубчатыми каналами между ними.

Такое выполнение упрощает технологию изготовления, снижает сеоестоимость и повышает морозостойкость радиаторов.

На фиг, 1 изображен радиатор для автотракторных двигателей; на фиг. 2 — пластина радиатора.

Водяной радиатор для автотракторных двигателей содержит бачки 1, дырчатые планки 2 и сердцевину 8. Последняя выполнена из пластин в виде двух металлических листов 4, соединяемых одного с другим фальцованными труб IB5 тыми каналами б между листами.

Меж анальные фальцованные швы 5 располагают так, что образуется попарное разоб.цение каналов.

Водяио11 радиатор для автотракторных двигателей, включающий бачки, дырчатые план15 ки и сердцевину, отличаю1иийся тем, что, с. целью упрощения изготовления, снижения себестоимости и повышения морозостойкости радиаторов, сердцевина вьи;олнена из пластин в виде двух соединяемых одного с другим

20 ф Ял ьцов а н ными lllU 1ìè iv 4 .1 1 IëII÷Îñêèx л истов с Выгну1ь,ми продольными 1руочатыми каналами между ними.

174905

Составитель П. И. Журавлей

Техред Л, К. Ткаченко

Корректор Л. Е. Марисич

Редактор Т. В. Данилова

Типография, пр. Сапунова, 2.

Заказ 3257/15 Тираж 950 Формат бум. 60)(90 /8 Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.
