ОПИСАНИЕ l749I4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических . Республик

Зависимое от авт. свидетельства №

Кл. 471, lao

Заявлено 21. IV.1964 (№ 897324/29-14) с присоединением заявки №

Приоритет

Опубликовано 07.IX.1965. Бюллетень № 18

Дата опубликования описания ЗО.Х1.1965

МПК F 061

УДК 656 56 621 3 082 7 (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения

М. Э. Шварц, А. Е. Гулько, И. И. Кифер, И. М. Торочков, Н. И. Цизлинг, В. М. Чулин, Л. А. Мацкин, В. ф. Ефремов, JI. П. Ганюшин и Е. В. Лысенко

Заявитель

УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ РАЗДЕЛИТЕЛЕЙ

ИЛИ СКРЕБКОВ В НЕФ1 ЕПРОВОДАХ. 7одписная группа № 204

Предлагаемое устройство позволяет обнаруживать разделители илп скребки в нефтепроводах. Для этого оно выполнено с крестовиной в виде взаимно перпендикулярных штанг и установленными на их концах магниточувствительными элементами, Каждая пара элементов, расположенная на концах одной штанги, соединена в электрическую цепь. При этом в одну электрическую цепь включен по градиентометрической схеме индикатор, определяюший направление трубопровода, а в другую — индикатор, показывающий местонахождение разделителя или скребка.

Кроме того, для использования устройства при различных диаметрах нефтепроводов и при расположении их на разной глубине от поверхности земли шганги крестовины выполнены телескопическими.

На фиг. 1 изображено описываемое устройство в двух проекциях; на фиг. 2 — его электрическая схема.

Устройство включает магниточувствительные элементы 1 и 2, например феррозонды, которые расположены на концах взаимно перпендикулярных телескопических штанг, образующих крестовину 8. Магниточувствительные элементы 1, находящиеся на концах одной штанги, соединены в электрическую цепь 4, в которую по градиептометрической схеме включен индикатор 5. Магниточувствительные элементы 2, расположенные на концах другой штанги, соединены в электрическую цепь б, в которую включен индикатор 7. При этом первый индикатор определяет направление трубопровода, а второй — показывает местонахождение разделителя или скребка, в которых смонтирован постоянный магнит-датчик, создающий сильно неоднородное магнитное поле. Для регулирования магниточувствительными элементами при работе на трубо10 проводах различного диаметра и расположении на разных глубинах можно менять расстояние (базу) между этими элементами, В начальный момент, при подходе к трубопроводу, на обоих индикаторах появляются

15 сигналы, указывающие на наличие локальной магнитной массы. Крестовину с магниточувствительнымп элементами устанавливают так, чтобы индикатор 5 показал нулевое значение (чувствительные элементы этого канала бу20 дут находиться в точках равного магнитного потенциала). Двигаясь в направлении, перпендикулярном оси, на которой расположены вышеуказанные элементы, и поддерживая при этом нулевое значение сигнала на индикато25 ре 5, оператор одновременно контролирует показания индикатора 7, которые сначала возрастают, а затем быстро снижаются до нуля или даже меняют знак. Нулевое значение второго индикатора говорит о том, что центр

30 крестовины находится точно над трубопроv.îäoì.

174914

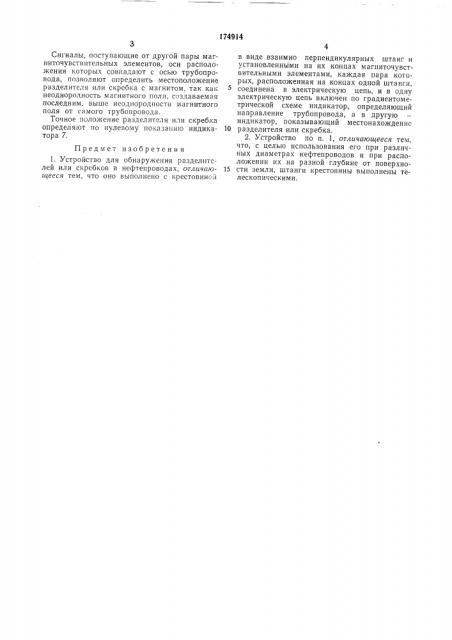

Сигналы, поступающие от другой пары магниточувствительных элементов, оси расположения которых совпадают с осью трубопровода, позволяют определить местоположение разделителя или скребка с магнитом, так как неоднородность магнитного поля, создаваемая последним, выше неоднородности магнитного поля от самого трубопровода.

Точное положение разделителя или скребка определяют по нулевому показанию индикатора 7.

Предмет изобретения

1. Устройство для обнаружения разделителей или скребков B нефтепроводах, отличающееся тем, что оно выполнено с крестовиной в виде взаимно перпендикулярных штанг и установленными на их концах магниточувствительными элементами, каждая пара которых, расположенная на концах одной штанги, соединена в электрическую цепь, и в одну электрическую цепь включен по градиентометрической схеме индикатор, определяющий направление трубопровода, а в другую индикатор, показывающий местонахождение

10 разделителя или скребка.

2. Устройство по п. 1, отличающееся тем, что, с целью использования его при различных диаметрах нефтепроводов и при расположении их на разной глубине от поверхно15 сти земли, штанги крестовины выполнены телескопическими.
