Узловое соединение перекрестных стержневых конструкций

Узловое соединение перекрестных стержневых конструкций

Иллюстрации

Показать все

Реферат



Использование: для соединения поясов ферм из разрезных и сквозных трубчатых стержней коробчатого сечения. Сущность изобретения: узловое соединение перекрестных стержневых конструкций включает сходящиеся под углом друг к другу концы трубчатых поясных стержней и решетки и соединительные элементы, размещенные в углах, образованных боковыми гранями стержней, жестко прикрепленные к последним с помощью болтов и обращенные к центру узлового соединения. Соединительные элементы выполнены в виде тавров, соединенных кромками стенок и полок с боковыми гранями поясных стержней, высоты соединительных элементов равны произведению половины ширины его пост 180°-а , где а -у гол лки Hatg- - или на tg 2 между смежными перекрестными трубчатыми стержнями. Высота каждого соединительного элемента раёна половине ширины его полки. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (я)5 Е 04 В 1/58

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

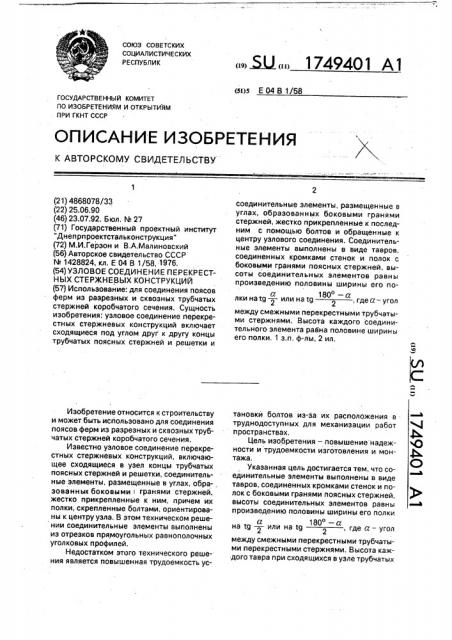

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4868078/33 (22) 25.06.90 (46) 23.07.92. Бюл, ¹ 27 (71) Государственный проектный институт

"Днеп рпроектстальконструкция" (72) М.И.Герзон и В.А,Малиновский (56) Авторское свидетельство СССР

¹ 1428824, кл. Е 04 В 1/58, 1976. (54) УЗЛОВОЕ СОЕДИНЕНИЕ ПЕРЕКРЕСТНЫХ СТЕРЖНЕВЫХ КОНСТРУКЦИЙ (57) Использование: для соединения поясов ферм из разрезных и сквозных трубчатых стержней коробчатого сечения. Сущность изобретения: узловое соединение перекрестных стержневых конструкций включает сходящиеся под углом друг к другу концы трубчатых поясных стержней и решетки и

Изобретение относится к строительству и может быть использовано для соединения поясов ферм из разрезных и сквозных трубчатых стержней коробчатого сечения.

Известно узловое соединение перекрестных стержневых конструкций, включающее сходящиеся в узел концы трубчатых поясных стержней и решетки, соединительные элементы, размещенные в углах, обра-, зованных боковыми i гранями стержней, жестко прикрепленные к ним, причем их полки, скрепленные болтами, ориентированы к центру узла, В этом техническом решении соединительные элементы выполнены из отрезков прямоугольных равнополочных уголковых профилей.

Недостатком этого технического решения является повышенная трудоемкость уссоединительные элементы, размещенные в углах, образованных боковыми гранями стержней, жестко прикрепленные к последним с помощью болтов и обращенные к центру узлового соединения. Соединительные элементы выполнены в виде тавров, соединенных кромками стенок и полок с боковыми гранями поясных стержней, высоты соединительных элементов равны произведению половины ширины его поа 180 — а лки на tg — или íà tg

2 2, где а- угол между смежными перекрестными трубчатыми стержнями. Высота каждого соединительного элемента равна половине ширины его полки, 1 з.п. ф-лы, 2 ил, тановки болтов из-за их расположения в труднодоступных для механизации работ пространствах, Цель изобретения — повышение надежности и трудоемкости изготовления и монтажа.

Указанная цель достигается тем, что соединительные элементы выполнены в виде тавров, соединенных кромками стенок и полок с боковыми гранями поясных стержней, высоты соединительных элементов равны произведению половины ширины его полки а 180 -а на tg — или íà tg

2 2, где а — угол между смежными перекрестными трубчатыми перекрестными стержнями. Высота каждого тавра при сходящихся в узле трубчатых

1749401 стержнях под прямыми углами равна половине ширины его полки, На фиг.1 изображено узловое соединение четырех поясных стержней коробчатого сечения; на фиг.2 — сечение А — А на фиг.1, Узловое соединение включает сходящиеся в узел концы трубчатых поясных стержней, обрезанных каждый под прямым углом.

В углах, образованных боковыми гранями стержней, размещены и жестко прикреплены к граням кромками стенки и полки соединительные тавры. Высоты соединительных элементов равны произведению а половины ширины его полки на tg — или на

180 — а

tg 2

Каждый разрезной поясной стержень в торце имеет заглушку 5. Полки соединительных тавров ориентированы к центру узла, Монтаж пространственной стержневой конструкции осуществляют в следующей последовательности, Сборные элементы доставляют на строительную площадку с закрепленными к поясам в заводских условиях таврами и торцевыми заглушками, Затем сборные элементы центрируются поясами в одном уровне так, чтобы отверстия в наружной части полки тавров совпадали друг с другом, после чего в отверстия вставляют болты и осуществляют их затяжку.

Выполнение соединительных элементов в виде тавров позволяет устанавливать соединительные болты в открытом объеме, а не в замкнутом контуре, ограниченном полками уголков — соединительных элементов, и использовать механизацию при закручи- . вании гаек или при натяжении болтов, если

5 они высокопрочные.

При таком выполнении узлового соединения снижается трудоемкость изготовления и монтажа за счет исключения выполнения прорезей и сложной формы

10 прокладок, овальных отверстий. Значительно упрощается установка болтов. Исключается работа болтов на изгиб, Формула изобретения

1. Узловое соединение перекрестных

15 стержневых конструкций, включающее сходящиеся под углом друг к другу концы трубчатых поясных стержней и решетки и соединительные элементы, размещенные в углах, образованных боковыми гранями

20 стержней, жестко прикрепленные к последним с помощью болтов и обращенные к центру узлового соединения, о т л и ч а ю щ е ес я тем, что, с целью повышения его надежности и снижения трудоемкости изготовле25 ния и монтажа, соединительные элементы выполнены в виде тавров, соединенных кромками стенок и полок с боковыми гранями поясных стержней, высота соединительных элементов равны произведению

30 половины ширины его полки íà tg (a/2) или на tg ((180 — а)/2), где a — угол между смежными перекрестными трубчатыми стержнями.

2, Соединение по п.1, о т л и ч а ю щ е е35 с я тем, что высота каждого соединительного элемента равна половине ширины его полки, 1749401

Фаг1

Фиг 2
