Реферат



l74946

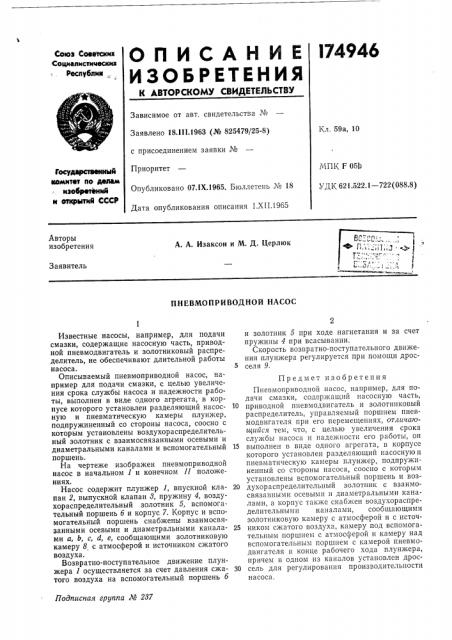

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетениз

Социалистическим

Республик

Зависимое от авт. свидетельства №

Кл. 59а, 10

Заявлено 18.111.1963 (№ 825479/25-8) с присоединением заявки №

Приоритет

Опубликовано 07.1Х.1965. Бюллетень ¹ 18

Дата опубликования описания I.XII.1965

Г Ретаенный юмитет по д иим изобретений и открытий СССР

Авторы изобретения

А. А. Изаксон и М. Д. Церлюк

Заявитель

ПНЕВМОПРИВОДНОЙ НАСОС и золотник 5 при ходе нагнетания и за счет пружины 4 при всасывании.

Скорость возвратно-поступательного движения плунжера регулируется при помощи дросселя 9.

Известные насосы, например, для подачи смазки, содержащие насосную часть, приводной пневмодвигатель и золотниковый распределитель, не обеспечивают длительной работы насоса.

Описываемый пневмоприводной насос, например для подачи смазки, с целью увеличения срока службы насоса и надежности работы, выполнен в виде одного агрегата, в корпусе которого установлен разделяющий насосную и пневматическую камеры плунжер, подпружиненный со стороны насоса, соосно с которым установлены воздухораспределительный золотник с взаимосвязанными осевыми и диаметральными каналами и вспомогательный поршень.

На чертеже изображен пневмопри водной насос в начальном 1 и конечном II положениях.

Насос содержит плунжер 1, впускной клапан 2, выпускной клапан 8, пружину 4, воздухораспределительный золотник 5, вспомогательный поршень б и корпус 7. Корпус и вспомогательный поршень снабжены взаимосвязанными осевыми и диаметральными каналами а, b, с, d, е, сообщающими золотниковую камеру 8 с атмосферой и источником сжатого воздуха.

Возвратно-поступательное движение плунжера 1 осуществляется за счет давления сжатого воздуха на вспомогательный поршень б

Предмет изобретения

Пневмоприводной насос, например, для подачи смазки, содержащий насосную часть, 10 приводной пневмодвигатель и золотниковый распределитель, управляемый поршнем пневмодвигателя при его перемещениях, отличаюи1ийся тем, что, с целью увеличения срока службы насоса и надежности его работы, он

15 выполнен в виде одного агрегата, в корпусе которого установлен разделяющий насосную и пневматическую камеры плунжер, подпружиненный со стороны насоса, соосно с которым установлены вспомогательный поршень и воз20 духораспределительный золотник с взаимосвязанными осевыми и диаметральными каналами, а корпус также снабжен воздухораспределительнымп каналами, сообщающими золотниковую камеру с атмосферой и с источ25 ником сжатого воздуха, камеру под вспомогательным поршнем с атмосферой и камеру над вспомогательным поршнем с камерой пневмодвигателя в конце рабочего хода плунжера, причем в одном из каналов установлен дрос30 сель для регулирования производительности насоса, Подписная группа № 287

МПК F ОЯз

УДК 621.522.1 — 722(088.8) 174946

1= ы б д dф а

Йаоо

Юхан доход
