Реферат



Использование: энергетика, силовые установки с замкнутым циклом, использующие двигатель с внешним подводом теплоты. Сущность изобретения: силовая установка содержит двигатель 1 с внешним подводом теплоты, радиатор 2 и выхлопную трубу 6, снабжена вытяжной трубой 5. Выхлопная труба 5 выведена в вытяжную трубу над радиатором в виде активного сопла эжектора. Нагреватель выполнен с инжекционной горелкой 9, которая заключена в кожух 10, в последний при помощи патрубка-воздуховода 8 соединен с вытяжной трубой выше среза активного сопла эжектора. КПД силовой установки повышается за счет регенерации теплоты продуктов сгорания и отводимой теплоты от охладителя двигателя . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)з F 02 G 1/04

ГОСУДАРСТВЕй ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ю (61) 1267023 (21) 4901672/06 (22) 11.01.91 (46) 23.07.92, Бюл, В 27 (71) Физико-технический институт Научнопроизводственного объединения "ФизикаСолнце" АН УЗССР (72) В.С.Трухов, И.А,Турсунбаев и Р,И,Чембарисов (56) Авторское свидетельство СССР

М 1267023, кл. F 02 G 1/04, 05,05,85. (54) СИЛОВАЯ УСТАНОВКА (57) Использование: энергетика, силовые установки с замкнутым циклом, использующие двигатель с внешним подводом Ы2 1749521 А2 теплоты. Сущность изобретения; силовая установка содержит двигатель 1 с внешним подводом теплоты, радиатор 2 и выхлопную трубу 6, снабжена вытяжной трубой 5. Выхлопная труба 5 выведена в вытяжную трубу над радиатором в виде активного сопла эжектора. Нагреватель выполнен с инжек- . ционной горелкой 9, которая заключена в кожух 10, а последний при помощи патрубка-воздуховода 8 соединен с вытяжной трубой выше среза активного сопла эжектора.

КПД силовой установки повышается эа счет регенерации теплоты продуктов сгорания и отводимой теплоты от охладителя двигателя. 1 ил, 1749521

Составитель П, Щукалов

Техред M.Моргентэл

Корректор Э. Лончакова

Редактор И. Шулла

Заказ 2578 Тирэж Подписное

ВНИИПИ Госудэрственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рэушская нэб„4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул,Гагаринэ, 101

Изобретение относится к энергетике, в . чэстности к силовым установкам (СУ) с замкнутым циклом, использующим двигатель с внешним подводом теплоты (ДВПТ), и является усовершенствованием изобретения поавт. св, М 1267023, Целью изобретения является увеличение КПД силовой установки путем интенсификации теплообменэ и регенерэции теплоты отходящих гэзов, Известна СУ, которая содержит двигатель с внешним подводом теплоты, радиатор, подключенный через контур циркуляции к охлэдителям двигателя, и выхлопную трубу, дополнительно снабжена вытяжной трубой, радиатор установлен в нижней чэсти вытяжной трубы перпендикулярно ее оси, выхлопная труба выведена в вытяжную нэд радиатором в виде активного соплэ эжектора, э вытяжнэя труба выполнена с ужением, образующим пэссивное сопло э>кектора.

В известной CY воздух для камеры сгорания поступает при температуре окружающе,среды,,что снижает КПД.

В СУ нагреватель выполнен с инжекциl он ной горелкой, которая зэключенэ в кожух, э последний при помощи пэтрубкэ-воздухоиода соединен с вытяжной трубой выше среза активного соплэ эжекторэ.

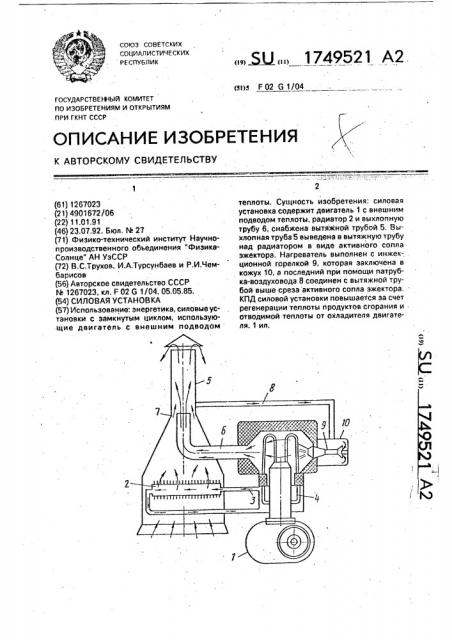

Нэ чертеже изображена схема СУ, СУ содержит двигатель 1 с внешним подводом теплоты, радиатор 2, контур 3 циркуляции охлаждающей жидкости, охлэдитель 4 двигэтеля, вытяжную трубу 5, выхлопную трубу 6, пассивное сопло 7 э>кектора, патрубок-воэдуховод Л, инжекционную головку 9, кожух 10.

СУ работает следующим образом, Струя топлива, подэваемого в инжекци5 онную горелку 9, засасывает иэ вытяжной трубы 5 через пэтрубок-воздуховод 8 воздух в смеси с продуктами сгорания в количестве, достаточном для сжигания подаваемого топлива, усиливая при этом раэряжение в

10 вытяжной трубе 5 под радиатором 2 и способствуя дополнительному притоку воздуха в вытяжную трубу, улучшая теплообмен в радиаторе. Проходя через радиатор и смешивэясь с продуктами сгорания, воздух на15 гревэется и поступает в инжекционную горелку 9 подогретым, что повышает КПД

СУ.

Таким образом, КПД СУ повышается за счет регенерэции теплоты продуктов сгорэ20 ния и отводимой теплоты от охладителя

ДВПТ и отдаваемой воздуху в радиаторе, Кроме того, зэ счет частичной рециркуляции продуктов сгорания уменьшается содержэние вредных веществ в выхлопных

25 газах, Формула изобретения

Силовая установка по авт, св. N. 1267023, о т л и ч а ю щ э я с я тем, что. с целью

30 увеличения КПД путем интенсификации теплообменэ и регенерации теплоты отходящих газов, нагреватель выполнен с инжекционной горелкой, которая заключена в кожух, а последний при помощи патрубка35 воздуховода соединен с вытяжной трубой выше среза активного сопла эжекторэ.
