Газовая горелка
Иллюстрации
Реферат
Изобретение относится к энергетике и может быть использовано для сжигания газообразного топлива в топках котлов и промышленных печах. Цель изобретения - повышение полноты сгорания топлива пу7 тем улучшения смесеобразования. Для этого в воздухоподводящем корпусе (ВК) 1 расположен газовый коллектор (ГК) 3, выполненный в виде конуса с перфорированной боковой стенкой, который установлен с возможностью вращения вокруг продольной оси. На входе ГК 3 установлены лопатки осевого вентилятора 4. концы которых соединены с его боковой стенкой. Перед ГК 3 установлен завихритель воздуха 5, расположенный между стенками ВК 1 и газоподводящего патрубка (КП) 2. Избыточное давление газа, подаваемого по ГП 2 в горелку , используется для вращения лопаток осевого вентилятора 4. которые вращают ГК 3. Струи газа, выходящие из ГК 3, эффективно смешиваются с потоком газа по всему его сечению. В результате образуется однородная газовоздушная смесь. 2 з.п. ф-лы. 2 ил. (Л с
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
F 23 0 14/20
ГОСУДАРСТВЕННЫИ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗ
К АВТОРСКОМУ СВИДЕТЕЛЬ (21) 4884349/06 (22} 23.11.90 (46) 23,07.92. Бюл. N. 27 (71) Новосибирское отделение Всесоюзного государственного научно-исследовательского и проектно-изыскательского института "Теплоэлектропроект" (72) А.B,Ïðèâàëåíêî (56) Авторское свидетельство СССР
Ф 1573306, кл. F 23 О 14/62, 1988.
Авторское свидетельство СССР
М 1537959, кл, F 23 0 14/20, 1988. (54) ГАЗОВАЯ ГОРЕЛКА (57) Изобретение относится к энергетике и может быть использовано для сжигания газообразного топлива в топках котлов и промышленных печах. Цель изобретения— повышение полноты сгорания топлива пу, БЦ, 1749620 А1,7 тем улучшения смесеобразования, Для этого в воздухоподводящем корпусе (ВК) 1 расположен газовый коллектор (ГК) 3, выполненный в виде конуса с перфорированной боковой стенкой. который установлен с возможностью вращения вокруг продольной оси. На входе ГК 3 установлены лопатки осевого вентилятора 4. концы которых соединены с его боковой стенкой. Перед ГК 3 установлен завихритель воздуха 5, расположенный между стенками ВК 1 и газоподводящего патрубка (КП} 2. Избыточное давление газа, подаваемого по ГП 2 в горелку, используется для вращения лопаток осевого вентилятора 4, которые вращают ГК 3.
Струи газа, выходящие из ГК 3, эффективно смешиваются с потоком газа по всему его сечению. B результате образуется однородная газовоздушная смесь. 2 з.п. ф-лы. 2 ил.
1749620
Изобретение относится к области энергетики и может быть использовано при сжигании газообразного топлива в топках котлов и промышленных печах.
Известна газовал горелка, содержащая воздухоподводящий корпус. осевой вентилятор и центральный газовый коллектор.
Лопатки осевого вентилятора укреплены на полой перфорированной втулке, а выходной участок коллектора введен в полость втулки.
Недостатком данной горелки является плохое смешение газа с воздухом, Это связано с тем, что струи газа, выходящие из втулки, отбрасываются к стенкам корпуса и здесь смешиваются с воздухом, а централь ной части корпуса при этом образовывается обедненная смесь. Кроме того, выходной участок газового коллектора загораживает собой выход из корпуса газовоздушной смеси и тем самым из меняет конфигурацию корня факела;
Известна блочная газовая горелка, со:держащая воздухоподводящий корпус, внутри которого расположены осевой вентилятор и газовый коллектор с подведенным к нему газоподводящим патрубком.
Газовый коллектор выполнен с радиальными отверстиями, которые перекрываются подвижными пластинами.
Недостатком данной горелки является плохое смешение газа с воздухом. Это связано с тем, что пульсационные струй газа, выходящие из радиальных отверстий газового коллектора, отбрасываются к стенкам корпуса и здесь смешиваются с воздухом. В центральной части корпуса при этом будет образовываться обедненная смесь. Кроме того, гаэоподводящий патрубок к коллектору загораживает собой выход из.корпуса газовоздушной смеси и тем самым изменяет конфигурацию корня факела, Целью изобретения являетсл повышение полноты сгорания топлива путем улучшения смесеобраэования.
Поставленная цель достигается тем, что в газовой горелке, содер>кащей воэдухоподводящий корпус, внутри которого расположены осевой вентилятор и газовый коллектор с подведенным к нему газоподводящим патрубком, газовый коллектор выполнен в виде конуса с перфорированной боковой стенкой и установлен с воэможностью вращения вокруг продольной оси. На входе газового коллектора установлены лопатки осевого вентилятора, концы которых соединены с его боковой стенкой. Перед газовым коллектором установлен эавихритель воздуха, расположенный между стенками корпуса и патрубка. Лопатки осевого вентилятора и завихрителя воздуха накло нены в противоположные стороны.

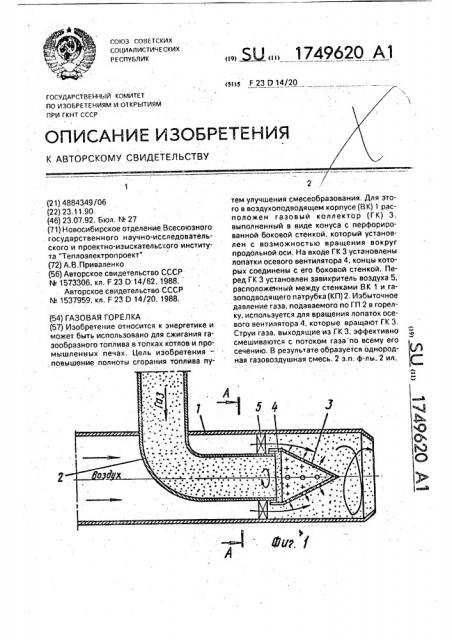

На фиг.1 представлена газовая горелка продольный разрез: на фиг.2 — разрез А-И
5 на фиг.1, Газовая горелка содержит гэзоподводя. щий корпус 1, внутрь которого введен конец гаэоподводящего патрубка 2. К нему присоединен с возможностью вращения вокру
10 продольной оси газовый коллектор 3; выполненный в виде кончса с перфорированной боковой стенкой. На входе коллектора
3 расположены лопатки осевого вентилятора 4, концы которых соединены с его боко15 вой стенкой. Внутри воздухоподводящего корпуса 1 перед коллектором 3 устэновлей завихритель 5 воздуха, расположенный между стенками корпуса 1 и патрубка 2, причем лопатки осевого вентилятора 4 и эа20 вихрителя 5 воздуха наклонены в противоположные стороны, Горелка работает следующим образом, Гаэ под давлением поступает по газоподводящему патрубку 2 в газовый коллек25 тор 3, при этом он приводит в движение расположенные на его пути лопатки осевого вентилятора 4, вместе с которыми вращается коллектор 3. Из коллектора 3 газ выходит через его перфорированные стенки в виде
30 отдельных струй, .
Воздух подводится к воздухоподводлщему корпусу 1, где завихритель 3 воздуха закручивает его в спираль. Этот воздушный поток, проходя мимо газовых струй, выходя35 щих из корпуса 3, срезает их и перемешивает. При этом образуется однородная газовоздушная смесь, которая затем выбра/ сывается в топочный объем, где происходит ее воспламенение и горение. Для улучше40 ния смешения газа с воздухом используется избыточное давление газа, подаваемого для сжигания в горелку. B случае увеличения подачи газа в горелку увеличивается скорость вращения лопаток вентилятора 4 и, со45 ответственно, газового коллектора 3. При этом повышается эффективность смешения газа с воздухом. И наоборот, при уменьшении подачи газа в горелку эффективность смешения газа с воздухом уменьшается, 5О Выполнение газового коллектора 3 в виде конуса способствует равномерному распределению газовых струй по всему сечению воздушного потока и улучшению процесса смесеобразования. Расположе55 ние завихрителя воздуха 3 между стенками канала 1 и патрубка 2 позволяет максимально приблизить его к газовому коллектору 3, что также способСтвует улучшению процесса смесеобразования. Выполнение наклона лопаток завихрителя воздуха 3 противопо1149620
Составитель А.Приваленко
Техред М.Моргентал Корректор 0.Кундрик
Редактор Л.Гратилло
Заказ 2583 ° Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина. 101 ложным наклону лопаток осевого вентилятора 4 увеличивает скорость газовых струй относительно потока воздуха и улучшает процесс смесеобразования, Преимуществом предлагаемой газовой горелки является повышение полноты сгорания топлива, что достигается посредством использования избыточного давления газа, подаваемого в горелку для смешения с воздухом.
Формула изобретения
1. Газовая горелка; содержащая воздухоподводящий корпус, внутри которого расположен газовый коллектор с подведенным к нему гаэоподводящим патрубком, и осевой вентилятор, отл ича ю щая с я тем, что. с целью повышения полноты сгорания топлива пугем улучшения смесеобразования, газовый коллектор выполнен в виде конуса с перфорированной боковой стенкой и установлен с возможностью вращения
5 вокруг продольной оси, а сам вентилятор расположен на входе газового коллектора, и его лопатки соединены с боковой стенкой коллектора.
2. Горелка по п.1, отличающаяся
10 тем, что перед газовым коллектором установлен завихритель воздуха, расположенный между стенками воздухоподводящего корпуса и газоподводящего патрубка, 3;Горелка по пп.1 и 2, от л и ч а ю щ а я
15 с я тем, что лопатки осевого вентилятора и завихрителя воздуха наклонены в противоположные стороны.
