Реферат



Изобретение относится к энергетике и может быть использовано при сжигании газообразного топлива в топках котлов и промышленных печах. Цель изобретения - повышение полноты сгорания топлива путем улучшения смесеобразования. Для этого в воздухоподводящем корпусе (ВК) 1 расположены осевой вентилятор 8 и газоподводящий патрубок (ГП) 2 На выходном конце ГП 2 установлен диффузор (Д) 3. внутри которого расположены радиальные перегородки 4, образующие каналы 5, сообщенные поочередно с ГЦ 2 и ВП 1. Перед Д 3 в ГП 2 установлен осевой вентилятор 8, который соединен посредством вала 7 с отсекателем 6. расположенным в ВК 1 за диффузором 3. Избыточное давление газа, подаваемого по ГП 2 в горелку, используется для вращения лопаток осевого вентилятора 8, которые через вал 7 вращают лопатки отсекателя 6. Лопатки отсекателя 6 сдвигают тонкие слои с потоков газа и воздуха , выходящих из поочередно расположенных каналов 5 диффузора 3. перемешивают их друг с другом и закручивают в спираль. В результате образуется однородная газовоздушная смесь. 1 з.п флы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

=ы (я)s F 23 D 14/62

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4884350/06 (22) 23.11.90 (46) 23.07.92, Бюл, ¹ 27 (71) Новосибирское отделение Всесоюзного государственного научно-исследовательского и проектно-изыскательского института "Теплоэлектропроект" (72) А.B.Ïpèâàëåíêo (56) Авторское свидетельство СССР

¹ 1537959, кл. F 23 0 14/20, 1988, Авторское свидетельство СССР

¹ 1573306, кл. F 23 0 14/62, 1988. (54) ГАЗОВАЯ ГОРЕДКА (57) Изобретение относится к энергетике и может быть использовано при сжигании га.зообразного топлива в топках котлов и промышленных печах. Цель изобретения— повышение полноты сгорания топлива путем улучшения смесеобразования. Для этого в воздухоподводящем корпусе (ВК) 1

„„5U „, 1749622 А1 расположены осевой вентилятор 8 и газоподводящий патрубок (ГП) 2. На выходном конце ГП 2 установлен диффузор (Д) 3. внутри которого расположены радиальные перегородки 4, образующие каналы 5, сообщенные поочередно с ГЦ 2 и ВП 1. ПередД3 в ГП 2 установлен осевой вентилятор

8. который соединен посредством вала 7 с отсекателем 6, расположенным в ВК 1 эа диффузором 3. Избыточное давление газа, подаваемого по ГП 2 в горелку, используется для вращения лопаток осевого вентилятора 8, которые через вал 7 вращают лопатки отсекателя 6. Лопатки отсекателя 6 сдвигают тонкие слои с потоков газа и воздуха, выходящих из поочередно расположенных каналов 5 дйффузора 3. перемешивают их друг с другом и закручивают в спираль. В результате образуется однородная газовоздушная смесь. 1 з.п. флы, 3 ил.

1749622 лопаток, плоскости которых ориентированы вдоль продольной оси горелки.

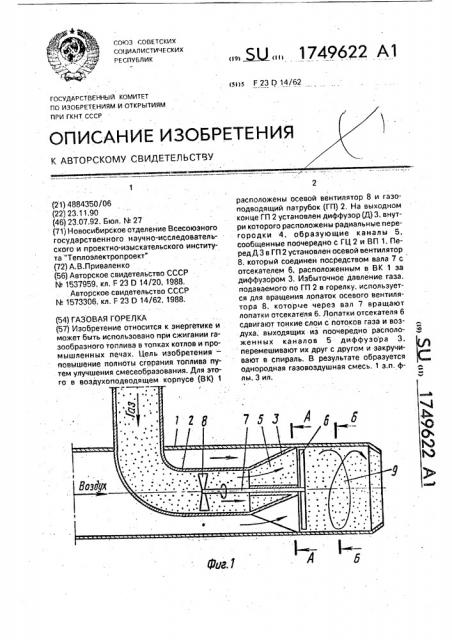

На фиг, 1 представлена газовая горелка, продольный разрез: нэ фиг.2 — разрез А-А на фиг,1; ка фиг.3 -- разрез Б- Б на фиг,1, Газовая горелка содержит воздухоподводящий корпус 1 и газоподводящий пэтрубок 2, выходной конец которого введен коаксиально внутрь него. На выходном конце патрубка 2 установлен диффуэор 3, внутри которого расположены радиальные перегородки 4, образующие каналы 5, сообщенные поочередно с газоподводящим патрубком 2 и воздухоподводящим корпусом 1, За диффуэором 3 установлен отсекатель 6, соединенный посредством вала 7 с осевым полой перфорированной втулке, а выходной участок коллектора заведен в полость втул30

Недостатком данной горелки является плохое смешение газа с воздухом, Это связано с тем, что струи газа, выходящие иэ полой перфорированной втулки, отбрасываются к стенкам корпуса и здесь смешивают.равнообъемные потоки, которые выходят из диффузора 3 через соответствующие канася с воздухом; э в центральной части 35 лы5, расположенныепоочереднодруготносительно друга лопатки отсекателя 6, вращающиеся с большой скоростью, сдвигают поочередно тонкие слои с потоков газа и воздуха, выходящих из каналов 5, перемешивают их друг с другом и закручивают в срираль. Для улучшения смешения газа с корпуса при этом обраэовывается обедненная смесь. Кроме того, выходной участОк коллектора загораживает собой выход из корпуса газовоздушной смеси и изменяет симметричную конфигурацию корня факела.

Целью изобретения является повышение полноты сгорания топлива путем улучшения смесеобразования.

40 воздухом используется избыточное давление газа, подаваемого для сжигания в горелку. В случае увеличения подачи газа в горелку увеличивается скорость

Поставленная цель достигается тем, что в газовой горелке, содержащей воздухоподводящий корпус, осевой вентилятор и гаэо вращения лопаток вентилятора 8, соответственно, лопаток отсекателя 6. При этом повышается эффективность смешеНия газа с воздухом. И наоборот, при подводящий патрубок, выходящий конец которого введен коаксиально внутрь корпуса, на выходном конце патрубка установлен диффузор, внутри которого расположены радиальные перегородки, образующие каналы, сообщенные поочередно с газоподво50 уменьшении подачи газа в горелку эффективность смешения газа с воздухом уменьшается. В смесительной камере 9 происходит дальнейшее смешение газа с воздухом и выравнивание скоростей смеси.

При этом образуется однородная газовоздящим патрубком и воэдухоподводящим корпусом. За диффузором установлен отсекатель. соединенный посредством вала с душная смесь. которая затем выбрасывается в топочный объем, где происходит ее воспламенение и горение. Ориентирование радиальныхлопаток отсекателя 6 вдоль продольной оси горелки повышает эффективосевым вентилятором, расположенным в патрубке перед диффузором, а за отсекателем выполнена смесительная камера. Отсекатель выполнен в аиде радиальных

Изобретение отнсится к области энергетики и может быть использовано для сжигания газообразного топлива в топках котлов и промышленных печах.

Известна блочная горелка, содержащая воздухоподводящий корпус, осевой вентилятор и центральный газовый коллектор с радиальными отверстиями, которые перекрываются подвижными пластинами. Лопатки осевого вентилятора закреплены на втулке осевого вентилятора, Недостатком данной горелки является плохое смешение газа с воздухам. Это связано с тем, что пульсационные струи газа, выходящие из газового коллектора, отбрасываются к стенкам корпуса и здесь смешиваются с воздухом, а в центральной части корпуса образуется обедненная смесь, Кроме того, газоподводящий патрубок к коллектору загораживает собой выход из корпуса газовоздушной смеси и изменяет симметричную конфигурацию корня факела.

Известна газовая горелка, содержащая воздухоподводящий корпус, осевой вентилятор и центральный газовый KolllleKTop.

Лопатки осевого вентилятора укреплены на

25 вентилятором 8, установленным в коллекторе 2 перед диффуэором 3, Отсекатель 6 выполнен в виде радиальных лопаток, плоскости которых ориентированы вдоль продольной оси горелки. За отсекателем 6 расположена смесительная камера 9.

Горелка работает следующим образом, Газ под давлением поступает по газоподводящему патрубку 2 в диффузор 3. при этом он приводит в движение расположенные на его пути лопатки осевого вентилятора 8, которые через вал 7 вращают лопатки отсекателя б. Вместе с газом в диффуэор 3 по воздухоподводящему корпусу 1 подается воздух. В диффузоре 3 газ и воздух распределяются радиальными перегородками 4 на

1749622

A-A

ЫГе 3

Составитель А.Приваленко

Техред М.Моргентал Корректор О.Кундрик

Редактор Л.Гратилло, Заказ 2583 ° Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ность сдвига тонких слоев газа и воздуха, выходящих из каналов 5 диффуэорэ 3, и перемешивание их, Преимуществом предлагаемой газовой горелки является повышение полноты сгорания топлива, что достигается посредством использования избыточного давления газа, подаваемого в горелку для смешения газа с воздухом.

Формула изобретения

1. Газовая горелка, содержащая воздухоподводящий корпус. осевой вентилятор и газоподводящий патрубок с выходным участком, заведенным коаксиально внутрь корпуса, отличающаяся тем, что, с целью повышения полноты сгорания топлива путем улучшения смесеобрээовэния, выходной участок пэтрубкэ снабжен диффуэором, внутри которого установлены радиальные перегородки, образующие каналы, сооб5 щенные поочередно с газоподводящим патрубком и воздухоподводящим корпусом, сэм вентилятор установлен в патрубке перед диффузором, а за последним на оси вентилятора расположен отсекатель, уста10 новленный в корпусе с образованием с его стенками смесительной камеры.

2. Горелка по п.1. отличающаяся тем, что отсекатель выполнен в виде ради15 альных лопаток, плоскости которых ориентированы вдоль продольной оси корпуса.
