Реферат



Использование: в электрических приборах и цепях. Сущность изобретения зажимной элемент выполнен в виде полого упругого шара с вертикальными прорезями, расположенного в полом корпусе Это обеспечивает простоту конструкции зажима и расширение его эксплуатационных возможностей за счет увеличения количества одновременно подключенных проводов 3 ил

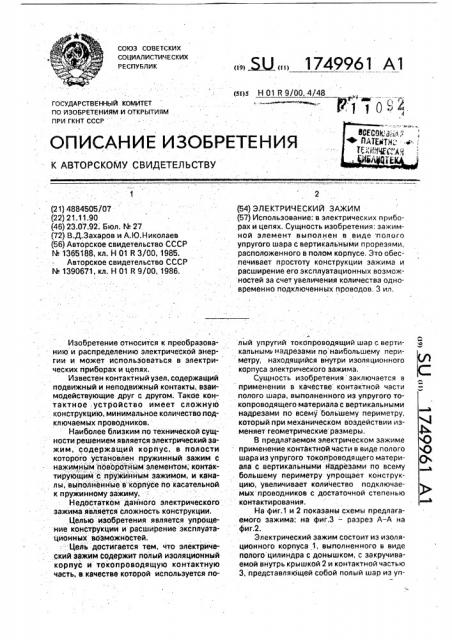

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4884505/07 (22) 21.11,90 (46) 23.07.92; Бюл. % 27 (72) B.Ä,Çàõàðîâ и А.Ю.Николаев (56) Авторское свидетельство СССР

М 1365188, кл. Н 01 R 3/00, 1985.

Авторское свидетельство СССР

ЬЬ 1390671, кл. Н 01 R 9/00, 1986.

Изобретение относится к преобразованию и распределению электрической энергии и может использоваться в электрических приборах и цепях.

Известен контактный узел. содержащий подвижный и неподвижный контакты, взаимодействующие друг с другом. Такое контактное устройство имеет сложную конструкцию, минимальное количество подключаемых проводников.

Наиболее близким по технической сущности решением является электрический зажим, содержащий корпус, в полости которого установлен пружинный зажим с нажимным -поворотным элементом, контактирующим с пружинным зажимом, и каналы, выполненные в корпусе йо касательной к пружинному зажиму.

Недостатком данного электрического зажима является cho>KHOGTb конструкции.

Целью изобретения является упрощение конструкции и расширение эксплуатационных вбзможностей.

- Цель достигается тем, что электрический зажим содержит полый изоляционный корпус и токопроводящую контактную часть, в качестве которой используется по Ы 1749961 А1 (л)5 Н 01 R 9/00, 4/48

- Р1 10 i (54) ЭЛЕКТРИЧЕСКИЙ ЗАЖИМ (57) Использование: в электрических приборах и цепях. Сущность изобретения; зажимной элемент выполнен в виде полого упругого шара с вертикальными прорезями, расположенного в полом корпусе, Это обеспечивает простоту конструкции зажима и расширение его эксплуатационных возможностей за счет увеличения количества одновременно подключенных проводов, 3 ил, и лый упругий токопроводящий шар с вертикальнымь надрезами no íàèáoëüøeìó периметру, находящийся внутри изоляционного корпуса электрического зажима, Сущность изобретения заключается в применении в качестве контактной части полого шара, выполненного из упругогО токопроводящего материала с вертикальными надрезами по всему большему периметру, который при механическом воздействии изменяет геометрические размеры.

Б предлагаемом электрическом зажиме применение контактной части в виде полого шара из упругого токопроводящего материала с вертикальными надрезами по всему большему периметру упрощает конструкцию, увеличивает количество подключаемых проводников с достаточной степенью контактирования.

На фиг.1 и 2 показаны схемы предлагаемого зажима; на фиг,3 — разрез А-А на фиг.2.

Электрический зажим состоит из изоляционного корпуса 1, выполненного в виде полого цилиндра с донышком, с закручиваемой внутрь крышкой 2 и контактной частью

3, представляющей собой полый шар из уп1749961 ругого токопроводящего материала с вертикальными надрезами по всему большему периметру, и находящегося внутри полого цилиндра, Вертикальные надрезы 4 находятся по всему большему периметру шара, Отверстия 5 в корпусе для зажима проводов выполнены по касательной к шаровой поверхности контактной части со стороны донышка корпуса.

Зажим работает следующим образом.

Подключаемый проводник вводится в

° одно из отверстий 5 корпуса 1 за зону соприкосновейия контактной части с поверхностью корпуса. Крышка 2 корпуса, надавливая на поверхность упругого шара 3, изменяет геометрические размеры последнего, обеспечивая регулируемую степень контактирования и удержания проводника с кон".гактной частью электрического зажима.

Вертикальные надрезы 4 по всему большему периметру шара, выполненные между отверстиями ввода проводников, обеспечивают большую гибкость и степень контактирования.

Предлагаемый электрический зажим позволяет увеличить количество подключаемых проводников разного сечения с достаточной степенью контактирования и

5 упростить при этом конструкцию, В результате использования изобретения снизится трудоемкость изготовления за счет упрощения конструкции наряду с увеличением одновременно подключаемых проводников

10 разного сечения, Формула изобретения

Электрический зажим, содержащий изоляционный корпус, в полости которого

15 расположен пружинный зажимной элемент, и нажимной элемент, взаимодействующий с эажимным элементом, при этом в корпусе выполнены отверстия для ввода проводов, отличающийся тем, что. с целью

20 упрощения конструкции и расширения эксплуатационных возможностей, зажимной элемент выполнен в виде полого шара с вертикальными надрезами, а нажимной элемент выполнен в виде реэьбовой крышки

25 корпуса, 1749961

Фиг.2

А-А

Составитель А. Захаров

Техред М.Моргентал Корректор B. Гирняк

Редактор И. Горная

Заказ 2600 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
