Реферат

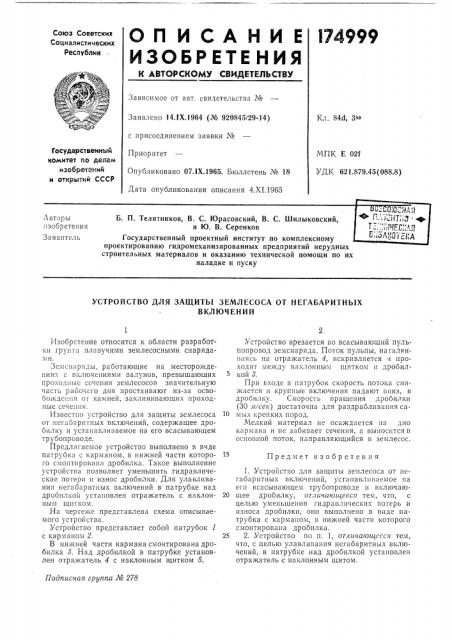

ОПИСАНИР l74999

ИЗОБРЕТЕ НИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.1Х,1964 (Л" 920845/29-14) с присоединением заявки №

Приоритет

Опубликовано 07.1Х.1965. Бюллетень № 18

Дата опубликования описания 4.XI.1965

Кл 84d, Зяо

Государственный комитет по делам изобретений и открытий СССР

МПК Е 021

УДК 621.879.45(088.8) Авторы изобретения

Заявитель

Б. П. Телятников, В, С. Юрасовский, В. С. Шилыковский, и Ю. В. Серенков

Государственный проектный институт по комплексному проектированию гидромеханизированных предприятий нерудных строительных материалов и оказанию технической помощи по их наладке и пуску

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЗЕМЛЕСОСА ОТ НЕГАБАРИТНЫХ

ВКЛЮЧЕНИЙ

Предмет изобретения

Подписная группа М 278

Изобретение относится к области разработки гp) нта плавучими землесосными снарядами.

Земснаряды, работающие на месторождениях с вкл|очепиями валунов, превышаюших проходные сечения землесосов значительную часть рабочего дпя простаивают из-за освооожде1! ня от камней, заклинивающих проходные сечения.

Известно устройство для защиты землесоса от негаоаритных включений, содержащее дробилку и устанавливаемое на его всасывающем трубопроводе.

Предлагаемое устройство выполнено в виде патрубка с карманом, в нижней части которого смонтирована дробилка. Такое выполнение устройства позволяет уменьшить гидравлические потери и износ дробилки. Для улавливания негабаритных включений в патрубке над дробилкой установлен отражатель с наклонным щитком.

На чертеже представлена схема описываемого устройства.

Устройство представляет собой патрубок 1 с карманом 2.

В нижней части кармана смонтирована дробилка 8. Над дробилкой в патрубке установлен отражатель 4 с наклонным щитком 5.

Устройство врезается во всасывающий пульпопровод земснаряда. Поток пульпы, на галкигаясь на отражатель 4, искривляется и проходит между наклонным щитком и дробилкой 8.

При входе в патрубок скорость потока снижается и крупные включения падают вниз, в дробилку. Скорость вращения дробилки (30 л/сек) достаточна для раздрабливання са1О мых крепких пород.

Мелкий материал не осаждается на дно кармана и не забивает сечения, а выносится в основной поток, направляющийся в землесос.

1. Устройство для защиты землесоса от негабаритных включений, устанавливаемое на его всасывающем трубопроводе и включаю20 щее дробилку, отличающееся тем, что, с целью уменьшения гидравлических потерь и износа дробилки, оно выполнено в виде патрубка с карманом, в нижней части которого смонтирована дробилка.

25 2. Устройство по п. 1, отличающееся тем, что, с целью улавливания негабаритных включений, в патрубке над дробилкой установлен отражатель с наклонным щитом.

174999

Составитель И. А. Рудакова

Редактор Э. Н, Шибаева Текред А. А, Камышникова Корректор Г. П. Зимина

Заказ 3051/14 Тираж 725 Формат бум. 60X90% Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
