Термобиметаллический преобразователь тепловой энергии в механическую

Термобиметаллический преобразователь тепловой энергии в механическую

Иллюстрации

Показать все

Реферат



Изобретение относится к электрорадиотехнике . Сущность изобретения: термобиметаллический преобразователь предназначен для преобразования тепловой энергии в механическую работу. В преобразователе один из составляющих элементов 9 выполнен в виде спирали, навитой на другой элемент 1. Один из элементов 2 выполнен из материала с памятью формы, другой 1 - из пружинной стали. 2 ил.

(И) 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ф

° ю

Ь Ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

AO ИЗОБРЕТЕНИЯМ И ОТКРЬГГИЯМ

1 (21) 4889785/21 (22) 10.12.90 (46) 23.07.92, Бюл; М 27 (71) Самарский политехнический институт им. B.S.Êóéáûøåàà (72) В.Г.Калинин и А.А.Флегентов (56) Кашпвр Ф. Термобиметаллы в электротехнике. — M., Л-д: Госэнергоиздат, 1961, Авторское свидетельство СССР

I4 754487, кл. 6 12 S t/02, 1972 (прототип). (я)з Н 05 К 7/20, G 12 8 1/02 (54) ТЕРМОБИМЕТАЛЛИЧЕСКИИ ПРЕОБРАЗОВАТЕЛЬ ТЕПЛ080Й ЭНЕРГИИ S

МЕХАНИЧЕСКУЮ (57) Изобретение относится к электрорадиотехнике. Сущность изобретения: термобиметаллический преобразователь преднэзнвчен для преобразования тепловой энергии в мехвническую работу. 8 преобрезователе один из состэвляющих элементов 9 вйполнем в виде спирали, навитой на другой элемент 1. Одйн из элемейтов 2 выполнен йз материала с памятью формы, другой

1 — из пружинной стали. 2 ил. !

1750078

Составитель А. Попова

Редактор M. Янкович, Техред M,Ìîðãåíòàë Корректор С. Лисина

Заказ 2605 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101

Изобретение относится к электрорадиотехнике, а именно к классу термобиметаллов, которые деформируются при нагреве, т.е, обладают способностью совершать механическую работу в условиях чередующихся нагревов и охлаждений.

Термобиметаллы применяются а различных областях техники, например, в тепловых реле, терморегуляторах, автоматах защиты цепей, тепловых двигателях и т.п, .Цель изобретения — упрощение, повышение технологичности конструкций.

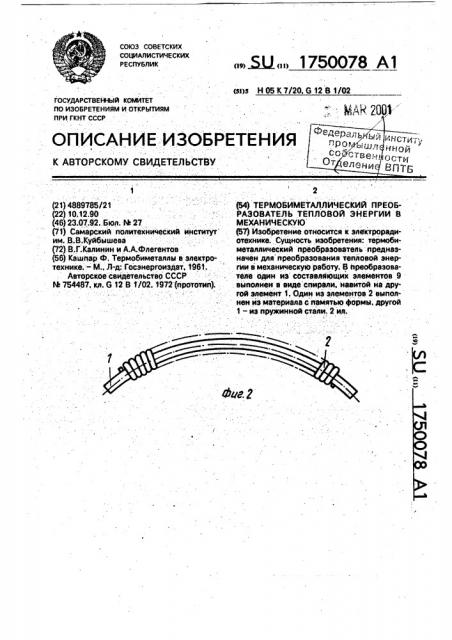

На фиг.1. изображен термобиметаллический преобразователь; на фиг,2 — преобразователь в положении рабочего хода.

Термобиметаллический преобразователь содержит два элемента 1 и 2, один иэ которых, например 1. выполней из пружин.ной стали, другой из материала, обладающего эффектом памяти формы. Исходная форма элементов 1 и 2 — проволока, трубка или йолоса из лйстомого материала, Изготовление термобиметаллического преобразователя может осуществляться по следующей технологии..

Стержейь или пластину из материала с эффектом памяти формы иэгибают до заданной величины, определяемой условиями работы термобиметаллическога преобразо"вателя, и жестко фиксируют в этом положении с помощью гибочного приспособлейия.

Затем производят отжиг для термофиксации памяти формы. После охлаждения стержень или пластину извлекают из гибочного приспособления и правят до получения прямолинейной формы. Далее осуществляют навивку пружинного элемента. Пружинный элемент может быта йзтотовлен и отдельно.

В этом случае его надевают на стержйевой элемент, выполненный из материалов с памятью формы. Пружинный элемент может иметь плотную навивку (виток к витку), а может быть с зазором для обеспечения лучшего теплообмена со средой, Термобиметаллический преобразова5 тель работает следующим образом.

При нагреве преобразователя,-например, путем пропускания тока или подачи нагретой среды элемент 2, выполненный. из материала с памятью формы (фиг,2), 10 начинает изгибаться, преодолевая сопротивление пружйнного элемента 1. При прекращении нагрева происходит остывание преобразователя, материал с эффектом памяти формы претерпевает обратное струк15 турное превращение, жесткость элемента 1 резко уменьшается и он усилием пружинного элемента 2 деформируется и термобиметаллический преобразователь принимает . исходную форму.

20 Предлагаемый термобиметаллический преобразователь может быть использован в качестве теплового реле или любого другого преобразователя тепловой энергии в механическую.

Формула изобретения

Термобиметаллический преобразователь тепловой энергии в механическую, со держащий два.соединенных между собой

30 элемента из материалов с различными температурными коэффициентами линейного расширения, один из которых выполнен в виде стержня, в качестве материала которого использована пружинная сталь, а другой

35 вйполнен из материала с эффектом памяти формы, отличающийся тем,что, с целью упрощения и повышения технологичности конструкции, элемент из материала с эффектом памяти формы выполнен в виде

40 йружины, которая навита на указанный стержень.
