l75 028

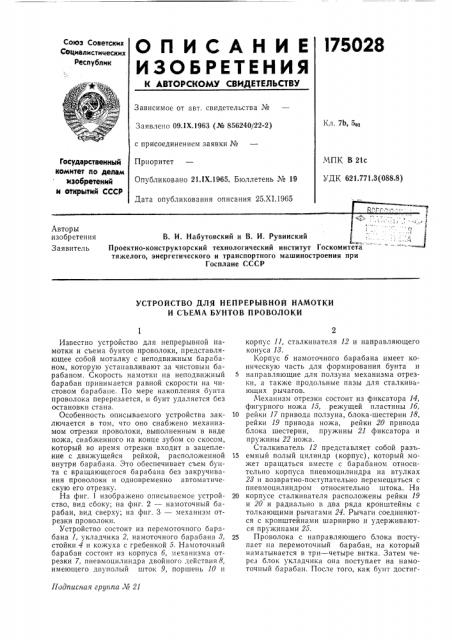

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.1Х.1963 (№ 856240/22-2) с присоединением заявки №

Приоритет

Опубликовано 21.1Х.1965. Бюллетень ¹ 19

Дата опубликования описания 25.XI.1965

K.1. 7ь, 501

МПК В 21с

УДК 621.771.3(088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения

Заявитель

В. И. Набутовский и В. И. Рувинский

Проектно-конструкторский технологический институт Госкомитета тяжелого, энергетического и транспортного машиностроения при

Госплане СССР

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ НАМОТКИ

И СЪЕМА БУНТОВ ПРОВОЛОКИ

Г(одписная группа ¹ 21

Известно устройство для непрерывной намотки и съема бунтов проволоки, представляющее собой моталку с неподвижным барабаном, которую устанавливают за чистовым барабаном. Скорость намотки на неподвижный барабан принимается равной скорости на чистовом барабане. По мере накопления бунта проволока перерезается, и бунт удаляется без остановки стана.

Особенность описываемого устройства заключается в том, что оно снабжено механизмом отрезки проволоки, выполненным в виде ножа, снабженного на конце зубом со скосом, который во время отрезки входит в зацепление с движущейся рейкой, расположенной внутри барабана. Это обеспечивает съем бунта с вращающегося барабана без закручивания проволоки и одновременно автоматическую его отрезку.

На фиг. 1 изображено описываемое устройство, вид сбоку; на фиг. 2 — намоточный барабан, вид сверху; на фиг. 3 — механизм отрезки проволоки.

Устройство состоит из перемоточного барабана 1, укладчика 2, намоточного барабана 8, стойки 4 и кожуха с гребенкой 5. Намоточный барабан состоит из корпуса б, механизма отрезки 7, пневмоцилиндра двойного действия 8, имеющего двуполый шток 9, поршень „0 и корпус 11, сталкивателя 12 и направляющего конуса 18.

Корпус 6 намоточного барабана имеет коническую часть для формирования бунта и

5 направляющие для ползуна механизма отрезки, а также продольные пазы для сталкивающих рычагов, Механизм отрезки состоит из фиксатора 14, фигурного ножа 15, режущей пластины 16, 10 рейки 17 привода ползуна, блока-шестерни 18, рейки 19 привода ножа, рейки 20 привода блока шестерни, пружины 21 фиксатора и пружины 22 ножа.

Сталкиватель 12 представляет собой разь15 емный полый цилиндр (корпус), который может вращаться вместе с барабаном относительно корпуса пневмоцилиндра на втулках

28 и возвратно-поступательно перемещаться с пневмоцилиндром относительно штока. На

20 корпусе сталкивателя расположены рейки 19 и 20 и радиально в два ряда кронштейны с толкающими рычагами 24. Рычаги соединяются с кронштейнами шарнирно и удерживаются пружинами 25.

25 Проволока с направляющего блока поступает на перемоточный барабан, на который наматывается в три — четыре витка. Затем через блок укладчика она поступает на намоточный барабан. После того, как бунт достиг175028 нет заданной величины, включается пневмоцилиндр. С помощью сталкивателя вновь образовавшийся бунт ускоренно перемещается по корпусу барабана из положения 1 в положение 11, а бунт, находившийся до этого в положении П, сталкивается в приемник 2б.

В связи с ускоренным перемещением бунта в положение 11 при одновременном перемещении блока укладчика в направлении, обратном движению бунта, образуется виток спирали.

В это время рейка 20 через блок-шестерню и рейку 17 перемещает ползун механизма отрезки до крайнего положения, нож крайним зубом 27 рейки 19 устанавливается в исходное положение и стопорится .фиксатором. Затем следует выдержка, во время которой укладчик должен уложить не менее двух слоев проволоки вновь наматываемого бунта, в то же время ползун- перемещается вдоль барабана 20 в направлении съема бунта. Собачка 28 фиксатора отклоняется, и нож под действием пружины 22 входит в контакт с рейкой 19. Про4 изводится отрезка, в результате чего один конец проволоки, относящийся к снимаемому бунту, загибается ножом, и продолжается его транспортирование под бунт, а другой конец с помощью гребенки направляется под наматываемую ветвь проволоки и защемляется последней.

Предмет изобретения

Устройство для непрерывной намотки и съема бунтов проволоки, включающее намоточный барабан и укладчик, отличающееся тем, что, с целью съема бунта с вращающегося барабана без закручивания проволоки с одновременной автоматической отрезкой его, оно снабжено механизмом отрезки, представляющим собой подвижной вдоль барабана нож, поворачивающийся относительно оси с помощью зуба со скосом, находящегося на ко ще ножа и входящего во время отрезки в зацепление с движущейся рейкой, размещенной внутри барабана,
