Реферат



175ОЗО

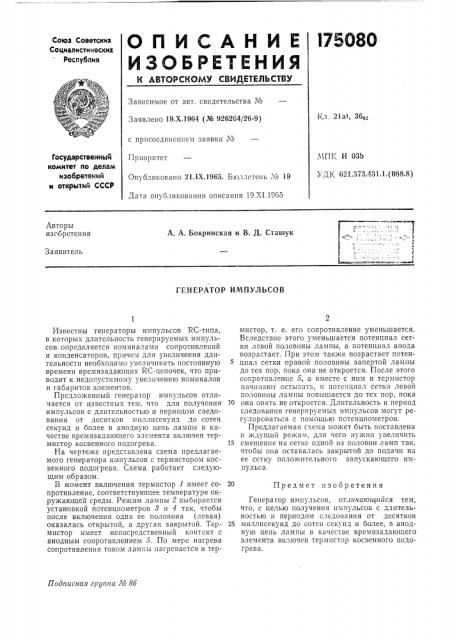

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

CoI03 Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

К,.ч. 21а>, 36, Заявлено 19.Х.1964 (№ 926264/26-9) с присоединением заявки ¹

Государствеиный комитет по делам изобретений и открытий СССР

МПК Н ОЗЬ

Приоритет

Опубликовано 21.IX.1965. Бюллетень ¹ 19

Дата опубликования описания 19Л1.1965

Авторы изобретения

A. A. Бокринская и В. Д. Сташук

Заявитель

ГЕНЕРАТОР ИМПУЛЬСОВ мистор, т. е. его сопротивление уменьшается.

Вследствие этого уменьшается потенциал сетки левой половины лампы, а потенциал анода возрастает. При этом также возрастает потенциал сетки правой половины запертой лампы до тех пор, пока она не откроется. После этого сопротивление б, а вместе с ним и термистор начинают остывать, и потенциал сетки левой половины лампы повышается до тех пор, пока

10 она опять не откроется. Длительность и период следования генерируемых импульсов могут регулироваться с помощью потенциометров.

Предлагаемая схема может быть поставлена в ждущий режим, для чего нужно увеличить

15 смещение на сетке одной пз половин ламп так, чтобы она оставалась закрытой до подачи на ее сетку положительного запускающего импульса.

Предмет изобретения

Генератор импульсов, от.гичающий ся тем, что, с целью получения импульсов с длительностью и периодом следования от десятков

25 миллисекунд до сотен секунд и более, в анодную цепь лампы в качестве времязадающего элемента включен термпстор косвенного подогрева.

Подписная группа Лй 86

Известны генераторы импульсов RC-типа, в которых длительность генерируемых импульсов определяется номиналами сопротивлений и конденсаторов, причем для увеличения длительности необходимо увеличивать постоянную времени времязадающих RC-цепочек, что приводит к недопустимому увеличению номиналов и габаритов элементов.

Предложенный генератор импульсов отличается от известных тем, что для получения импульсов с длительностью и периодом следования от десятков миллисекунд до сотен секунд и более в анодную цепь лампы в качестве времязадающего элемента включен термистор косвенного подогрева.

На чертеже представлена схема предлагаемого генератора импульсов с термистором косвенного подогрева. Схема работает следующим образом.

В момент включения термистор 1 имеет сопротивление, соответствующее температуре окружающей среды. Режим лампы 2 выбирается установкой потенциометров 8 и 4 так, чтобы после включения одна ее половина (левая) оказалась открытой, а другая закрытой. Термистор имеет непосредственный контакт с анодным сопротивлением 5. По мере нагрева сопротивления током лампы нагревается и терУД}(621.373 43!.1.(088.8) 175080
