Блок-штамп для обрезки облоя

Блок-штамп для обрезки облоя

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, а именно к штампам для обрезки облоя. Сущность изобретения обойма обрезной матрицы выполнена с полостью и снабжена электродами. Полость обоймы заполнена электровязкой жидкостью , электроды размещены в упомянутой полости. Съемник размещен с возможностью взаимодействия с обоймой при обратном ходе пуансона. 3 ил.

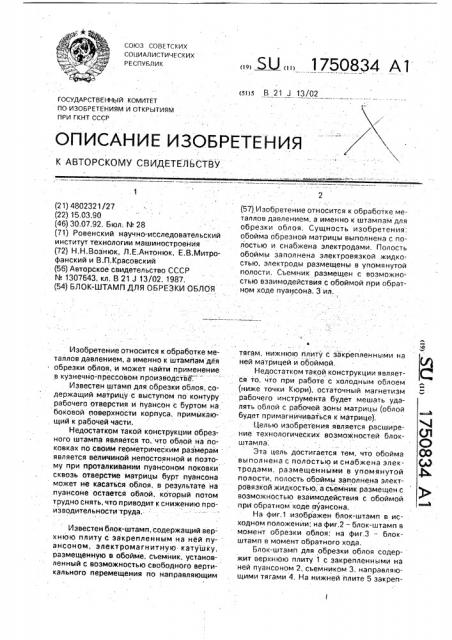

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5(>5 В 21 J 13/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и & 4ааМ- М

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4802321/27 (22) 15.03.90 (46) 30.07.92. Бюл; М 28 (71) Ровенский научно-исследовательский институт технологии машиностроения (72) Н.Н.Вознюк, Л.Е,Антонюк, Е.В.Митрофанский и В.П,Красовский (56) Авторское свидетельство СССР

N 1307643, кл. В 21 J 13/02, 1987. (54) БЛОК-ШТАМП ДЛЯ ОБРЕЗКИ ОБЛОЯ

Изобретейие относится к обработке металлов давлением, а именно к штампам для обрезки облоя, и может найти применение в кузнечно-прессовом производстве, Известен щтамп для обрезки облоя, содержащий матрицу с выступом по контуру рабочего отверстия и пуансон с буртом на боковой поверхности корпуса, примыкающий к рабочей части, Недостатком такой конструкции обрезного штампа является то, что облой на поковках по своим геометрическим размерам является величиной непостоянной и поэтому при проталкивании пуансоном поковки сквозь отверстие матрицы бурт пуансона может не касаться облоя, в результате на пуансоне остается облай, который потом трудно снять, что приводит к снижению производительности труда.

Известен блок-штамп, содержащий верхнюю плиту с закрепленным на ней пуансоном, электромагнитную катушку, размещенную в обойме, сьемник, установленный с возможностью свободного вертикального перемещения по направляющим

„„Я2„„1750834 А1

2 (57) Изобретение относится к обработке металлов давлением, а именно к штампам для обрезки облоя. Сущность изобретения: обойма обрезной матрицы выполнена с полостью и снабжена электродами. Полость обоймы заполнена электровязкой жидкостью, электроды размещены в упомянутой полости. Съемник размещен с возможностью взаимодействия с обоймой при обратном ходе пуа)ясона. 3 ил. тягам, нижнюю плиту с закрепленными на ней матрицей и обоймой.

Недостатком такой конструкции является то, что при работе с холодным облоем (ниже точки Кюри), остаточный магнетизм рабочего инструмента будет мешать удалять облой с рабочей зоны матрицы (облой будет примагничиваться к матрице).

Целью изобретения является расширение технологических возможностей блокштампа.

Эта цель достигается тем, что обойма выполнена с полостью и снабжена электродами, размещенными в упомянутой полости, полость обоймы заполнена электровязкой жидкостью, а съемник размещен с возможностью взаимодействия с обоймой при обратном ходе пуансона.

На фиг.1 изображен блок-штамп в исходном положении; на фиг.2 — блок-штамп в момент обрезки облоя; на фиг.3 — блокштамп в момент обратного хода, Блок-штамп для обрезки облоя содержит верхнюю плиту 1 с закрепленными на ней пуансоном 2, съемником 3, направляющими тягами 4. На нижней плите 5 закреп1750834 лены матрица 6, обойма 7, в которой выполнена полость 8, снабженная электродами 9, размещенными в упомянутой полости, полость обоймы заполнена электровязкой жидкостью 10.

Блок-штамп работает следующим образом.

Поковка 12 укладывается на матрицу 6, затем пуансон 2 приводится в действие. При проталкивании пуансоном 2 поковки 12 сквозь отверстие матрицы 6 происходит обрезка облоя, в этот момент съемник 3 взаимодействует с обоймой 7. В момент начала обратного хода пуансона 2 подается питание на электроды 9, электровязкая жидкость 10, находящаяся в полости 8, мгновенно затвердевает, удерживая съемник 3 на обойме 7. Последний снимает облой 11 с пуансоном 2. При дальнейшем ходе пуансона 2 вверх йодача питанйя на электроды 9 прекращается,-злектровязкая жидкость 10 вн.овь переходит в жидкое состояние и перестает удерживать съемник

3, который при помощи тяг 4 поднимается в исходное верхнее положение, а облой остается на матрице 6 и свободно удаляется.

5 Такая конструкция позволит расширить технологические возможности, т.е. позволит производить обрезку облоя, охлажденного ниже точки Кюри.

Формула изобретения

10 Блок-штамп для обрезки облоя, содержащий верхнюю плиту с закрепленным на ней пуансоном, съемник с направляющими тягами, а также нижнюю плиту с закрепленными на ней матрицей и обоймой, о т л и15 ч а ю шийся тем, что; с целью расширения технологических возможностей, обойма выполнена с полостью и снабжена электродами, размещенными в упомянутой полости, полость обоймы заполнена электровязкой

20 жидкостью, а съемник размещен с возможностью взаимодействия с обоймой при обратном ходе пуансона.
