Реферат



Использование для производства алмазного инстурмента, изготавливаемого электрохимическим закреплением алмазных зерен Сущность изобретений, наносят алмазные зерна на электропроводную подложку--катод в гальванической панне, закрепляют и заращирают зерна металломсвязкой В качестве материала подложки берут материал со CKBOSVIOM пористостью и при закреплении алмазных зерен осуществляют вакуумирование подложки со стороны, противоположной стороне, на которой формируется алмазный слой. 1 ил.

ФФ союз соВетских социАлистических

РЕСПУБЛИК (5 !) 5 В 24 D 18/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

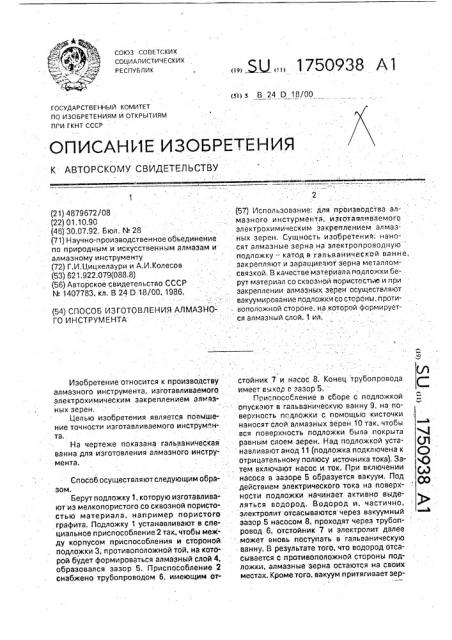

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4879672/08 (22) 01,10.90 (46) 30.07.92. Бюл. N 28 (71) Научно-производственное объединение по природным и искусственным алмазам и алмазному инструменту (72) Г.И.Цицхелаури и А.И.Колесов (53) 621.922,079(088,8) (56) Авторское свидетельство СССР

М 1407783, кл. В 24 0 18/00, 1986. (54) СПОСОБ ИЗГОТОВЛЕНИЯ АЛМАЗНОГО ИНСТРУМЕНТА

Изобретение относится к производству алмазного инструмента, изготавливаемого электрохимическим закреплением алмазных зерен. ,Целью изобретения является пооышение точности изготавливаемого инструмента.

На чертеже показана гальваническая ванна для изготовления алмазного инструмента, Способ осуществляют следующим образом, Берут подложку 1, которую изготавливают из мелкопористого со сквозной пористостью материала, например пористого графита. Подложку 1 устанавливают в сйециальное приспособление 2 так, чтобы между корпусом приспособления и стороной подложки 3, противоположной той, на которой будет формироваться алмазный слой 4, образовался зазор 5. Приспособление 2 снабжено трубопроводом 6, имеющим отБЫ,„, 1750938 Al

2 (57) Использование: для производства апмаэного инстурмейта, изготавливаемого злектрохимическим закреплением алмазных зерен. Сущность изобретений: наносят алмазные зерна на электропроводную подложку — катод в гальванической ванне, закрепляют и эаращивают зерна металломсвяэкой, В качестве материала подложки берут материал со сквозной пористостъю и при закреплении алмазных зерен осуществляют вакуумирование подложки со стороны, противоположной стороне, на которой формируется алмазный слой. 1 ил. стойник 7 и насос 8. Конец трубопровода имеет выход в зазор 5.

Приспособление в сборе с подложкой

:: опускают в гальваническую ванну 9, на поверхность подложки с помощью кисточки наносят слой алмазных зерен 10 так, чтобы вся поверхность подложки была покрыта равным слоем зерен.. Над подложкой устанавливают анод 11 (подложка подключена к отрицательному полюсу источника тока). За. тем включают насос и ток. При включении насоса в зазоре 5 образуется вакуум. Под действием электрического тока на поверхности подложки начинает активно выделяться водород. Водород и, частично, электролит отсасываются через вакуумный зазор 5 насосом 8, проходят через трубопровод 6, отстойник 7 и электролит далее может вновь поступать в гальваническую ванну. В результате того, что водород отсасывается с противоположной стороны подложки, алмазные зерна остаются на своих местах. Кроме того, вакуум притягивает зер1750938

Составитель В. Воробьев

Техред M,Ìoðãåíòàë Корректор {), Ципле

Редактор С. Лисина

Заказ 2651 Тираж Подписное

ВНИИПИ Государственного комитета по изобрстениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 на к поверхности подложки и тем самым исключает и другие отрицательные факторы, такие как расклинивающее давление, возникающее между зерном и подложкой.

Кроме того, в зоне контакта алмазов с подложкой исключается обеднение раствора электролита, так как происходит постоянная небольшая циркуляция раствора под слоем алмазных зерен.

При таком способе изготовления инстурмента точность формы и размеров инструмента зависит только от точности изготовления формы-подложки.

После прихватывания (закрепления) алмазных зерен металлом-связкой к подложке, последнюю вынимают из приспособления и устанавливают в другую гальваническую ванну для эаращивания зерен на требуемую высоту.

Формула изобретения

5 Способ изготовления алмазного инст румента, при котором на подложку из злектропроводного материала наносят алмазные зерна, закрепляют и заращивают их металлом-связкой в гальванической ван10 не, отличающийся тем, что, с целью повышения точности инструмента. в качестве материала подложки берут материал со сквозной пористостью, при этом в процессе закрепления зерен со стороны, обратной

15 расположению алмазпыx зерен, создают вакуум,
