Способ реставрации красочного слоя произведений монументальной живописи на штукатурке

Способ реставрации красочного слоя произведений монументальной живописи на штукатурке

Иллюстрации

Показать все

Реферат



Использование: в процессе реставрации настенных росписей, находящихся в интерьере памятников с нарушенным тепловлажностным режимом. Сущность изобретения: красочный слой произведений монументальной живописи на известково-песчаной штукатурке с влагосодержанием до 90% обрабатывают 1-2%-ным водным раствором полигексаметиленгуанидина-карбоната. Сушат . Осуществляют обработку полимерного слоя 0,1-0,25%-ным водным раствором полиакриловой кислоты или гидролизатом полиакрилонитрила. Повторяют обработку 1-2%-ным водным раствором полигексаметиленгуанидина-карбоната, 2 табл. (Л С

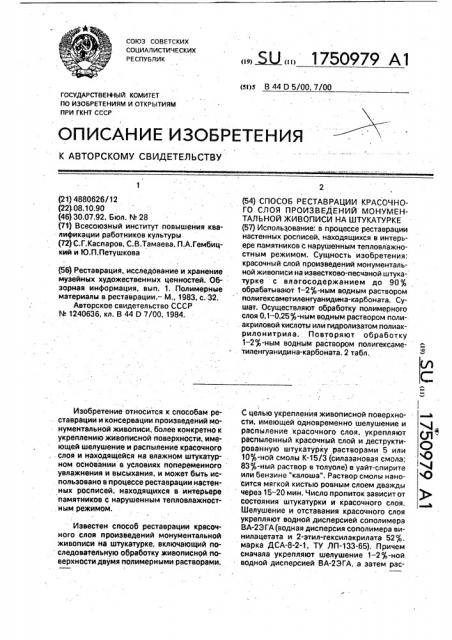

(19) (11) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)5 В 44 0 5/00, 7/00

ГОСУДАРСТВЕННЫ И КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ч

Я

О

Ч О (21) 4880626/12 (22) 08.10.90 (46) 30.07.92. Бал. М 28 (71) Всесоюзный институт повышения квалификации работников культуры (72) C,Ã.Kàñïàðîâ, С.В.Тамаева, П.А.Гембицкий и 1О.П.Петушкова (56) Реставрация, исследование и хранение музейных художественных ценностей. Обзорная информация, вып. 1. Полимерные материалы в реставрации.— M., 1983, с. 32.

Авторское свидетельство СССР

М 1240636, кл. В 44 D 7/00, 1984.

Изобретение относится к способам ре. ставрации и консервации произведений монументальной живописи, более конкретно к укреплению живописной поверхности, имеющей шелушение и распыление красочного слоя и находящейся на влажном штукатурном основании в условиях попеременного увлажнения и высыхания, и может быть использовано в процессе реставрации настенных росписей, находящихся в интерьере

:памятников с нарушенным тепловлажностным режимом.

Известен способ реставрации красочного слоя произведений монументальной живописи на штукатурке, включающий последовательную обработку живописной поверхности двумя полимерными растворами, (54) СПОСОБ РЕСТАВРАЦИИ КРАСОЧНОГО СЛОЯ ПРОИЗВЕДЕНИЙ МОНУМЕНТАЛЬНОЙ ЖИВОПИСИ НА ШТУКАТУРКЕ (57) Использование: в процессе реставрации настенных росписей, находящихся в интерьере памятников с нарушенным тепловлажностным режимом. Сущность изобретения; красочный слой произведений монументальной живописи на известково-песчаной штукатурке с влагосодержанием до 90% обрабатывают 1 — 2%-ным водным раствором полигексаметиленгуанидина-карбоната. Сушат. Осуществляют обработку полимерного слоя 0,1 — 0,25%-ным водным раствором полиакриловой кислоты или гидролизатом полиакрилонитрила, Повторяют обработку

1-2%-ным водный раствором полигексаметиленгуанидина-карбоната. 2 табл.

С целью укрепления живописной поверхности, имеющей одновременно шелушение и распыление красочного слоя, укрепляют распыленный красочный слой и деструктированную штукатурку растворами 5 или

10%-ной смолы К-15/3 (силазановая смола;

83%-ный раствор в толуоле) в уайт-спирите или бензине "калоша". Раствор смолы наносится мягкой кистью ровным слоем дважды через 15-20 мин. Число пропиток зависит от состояния штукатурки и красочного слоя.

Шелушение и отставания красочного слоя укрепляют водной дисперсией сополимера

ВА-2Э ГА(водная дисперсия сополимера винилацетата и 2-атил-гексилакрилата 52%. марка ДСА-8-2-1, ТУ ЛП-133-65). Причем сначала укрепляют шелушение 1-2%-ной водной дисперсией ВА-2ЭГА, а затем рас1750979 пыленную часть раствором К-13/3 5-10 ной концентрации.

Ближайшим аналогом является способ обработки монументальной живописи на штукатурке, включающий нанесение на нее раствора полимера с последующей сушкой и пропиткой полибутилметакрилата (ПБМА).

Живопись, находящаяся во влажном состоянии, обрабатывается путем 15-кратного нанесения 1 -ного раствора полиметакриловой кислоты (ПМК) в спирто-ацетоновой

10 смеси. После высушивания живопись пропитывают 10%-ным раствором ПБМА в ксилоле.

Существенным недостатком способа является невозможность его использования в процессе противоаварийных работ в памятниках, находящихся в условиях нарушенного тепловлажностного режима, поскольку этот способ не обеспечивает укрепление красочного слоя настенных рос20 писей, находящихся на штукатурном основании с влагосодержанием более 10%.

Кроме того, красочный слой, укрепленный

25 по прототипу, не обладает биостойкостью и быстро разрушается микроорганизмами в условиях попеременного увлажнения и высыхания штукатурки, имеющих место в памятнике с нарушенным тепловлажностным режимом.

Цель изобретения — расширение технологических возможностей способа для обеспечения реставрации на известково-песчаной штукатурке с влагосодержанием до 90%.

Указанная цель достигается тем, что в способе реставрации красочный слой произведений монументальной живописи на штукатурке, включающем обработку кра35

40 сочного слоя раствором полимера, сушку и закрепление полимера, обработку красочного слоя монументальной живописи осуществляют 1 — 2%-ным водным раствором полигексаметиленгуанидина-карбонвта (ПГМГ), а закрепление полимера ведут 0,145

0,25 -ным водным раствором полиакриловой с повторением обработки 1-2 -ным водным раствором ПГМГ-карбоната.

Пример перевода гидрохлорида ПГМГ в

50 карбонат, Перевод гидрохлорида ПГМГ в карбонат осуществляют путем введения его в виде 25-30%-ного водного раствора в

30%-ный раствор карбонатв натрия (соды), взятый в 3-5-кратном мольном избытке по отношению к гидрахлориду ПГМГ. Обменная реакция, протекающая при этом, может быть изображена следующей схемой кислоты или гидролизата полиакрилонитрила ((CN,) NHCN j,k ll f2 Ыа2СО

NH- HCl

- (сн, рнсхн1„,+ нас

1 ин н,со, Образующийся карбонат ПГМГ нерастворим в 30%-ном растворе соды; он всплывает на поверхность в виде полутвердой массы, напоминающей парафин, и легко может быть отделен от раствора, в котором проводилась обменная реакция. Его собирают с поверхности, быстро ополаскивают холодной водой и подсушивают в вакууме при

500<, Получаемая при этом хрупкая пенообразная масса легко измельчается в порошок, удобный для приготовления водных растворов различной концентрации.

Пример 1. Нввеску 100 r ПГМГ-Г растворяют в 200 мл воды и прибавляют при интенсивном перемеш 4вании к 1 л 30%-ного раствора соды, Собирают всплывающий

ПГМГ-К, промывают от раствора соды водой (две порции по 100 мл), сушат в вакууме и измельчают в ступке, Растворением навесок 10, 15 и 20 г ПГМГ-К в порциях по 1 л воды каждой готовят соответствующие растворы с концентрациями 1, 1,5 и 2% и используют их при проведении реставрационных работ. Аналогично готовят растворы ПАК и гипвна. Далее на образцы штукатурки с разрушенным красочным слоем раствор 1%ного ПГМГ-К наносят кистью или распылителем в один — два приема до полного насыщения. Через 30 — 40 мин другой кистью или распылителем наносят 0,25%ный водный раствор ПАК или гипана, обеспечивая закрепление слоя ПГМГ-К. Еще через чвс повторно наносят кистью или распылителем 1%-ный раствор ПГМГ-К. .. Пример 2. Живопись, находящаяся во влажном состоянии, обрабатывается путем нанесения 1,5 -ного ПГМГ-К в два приема до полного насыщения. Через 30-40 мин наносят 0,25 -ный водный раствор ПАК или гипана, через час повторно наносят кистью или распылителем 1,5%-ный раствор ПГМГК.

Пример 3. На образцы штукатурки. имеющие одновременно шелушение и распыление красочного слоя. наносят кистью или распылителем 2 -ный ПГМГ-К, через 30 мин другой кистью наносят 0,1 -ный водный раствор flAK или гипана, через час наносят 2 -ный раствор ПГМГ-К.

В табл. 1 приведены результаты одновременного исследования состояния и обсеменности микроорганизмами красочного слоя после его реставрации П ГМГ-К при раз1750979

Состояние красочного слоя, находящегося на штукатурке,%

Способ к епления

Гибель микроорганизмов, %

Закрепление

Примеры, N N

1 пропитка

2 пропитка

Сухой

Мок ой

1%-ный

ПГМГ-К

1,5%-ный

ПГМГ-К

2%-ный

ПГМГ-К

0,25%-ный

ПАК

0,25%-ный

ПАК

0,25%-ный

ПАК

1 -ный

ПГМГ-К

1,5 -ный

ПГМГ-К

2%-ный

ПГМГ-К

100

100

80-90

85-90

90-100

100

100

100

100

Таблица 2

Способ укрепления

Состояние красочного слоя, находящегося на шт кат ке, Гибель микроорганиэмов, %

Пример

ММ

Сухой с влагосо е жанием

10%

100%

50%

1 пропитка

2 пропитка закрепление

1%-ная

ВА-2ЭГ

2%-ныи

ПГМГ-К

10 -ная

100

100

10

Прототип

Предлагаемый по .изобретению - 2%-ный

ПГМГ-К

100

100

90-100

100

100

Составитель С.Тамаева

Редактор M.Êîáûëÿíñêàÿ Техред M.Ìîðlåíòàë Корректор Н.Ревская

Заказ .2653 Тираж Подписное

ВНИИПИ Госуд рственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 личных последовательностях нанесения полимерных растворов.

В табл. 2 приведено сравнение укрепленного красочного слоя по способу предполагаемого изобретения и прототипу. 5

Полный эффект укрепления шелушащегося и распыленного красочного слоя, вне зависимости от влагосодержания штукатур-. ки, на которой он находится, удается достичь при использовании пропитки 10

1 — 2 -ным водным раствором ПГМГ-К и закреплении его 0,1 — 0,25 -иым раствором полиакриловой кислоты или гипана, Причем предлагаемая последовательность из трехопераций (пропитка-закрепление — пропит- 15 ка) позволяет практически полностью защитить от биообрастания красочный слой на известково-песчаной штукатурке с влажностью до 90% в условиях его попеременного увлажнения и высыхания, 20

Формула изобретения

Способ реставрации красочного слоя произведений монументальной живописи на штукатурке, включающий обработку красочного слоя раствором полимера, сушку и закрепление полимера, о т л и ч а ю щ и й— с я тем, что, с целью расширения технологических возможностей способа для обеспечения воэможности реставрации красочного слоя на известково-песчаной штукатурке с влагосодержанием до 90% при повышении консервации красочного слоя, обработку последнего осуществляют 1-2 ным водным раствором полигексаметиленгуанидина-карбоната, а закрепление полимера ведут 0,1-0,25%-ным водным раствором полиакриловой кислоты или гидролизатом полиакрилонитрила с повторением обработки 1-2%-ным водным раствором полигексаметиленгуанидина-карбоната.

Таблица 1
