Реферат



l75l04

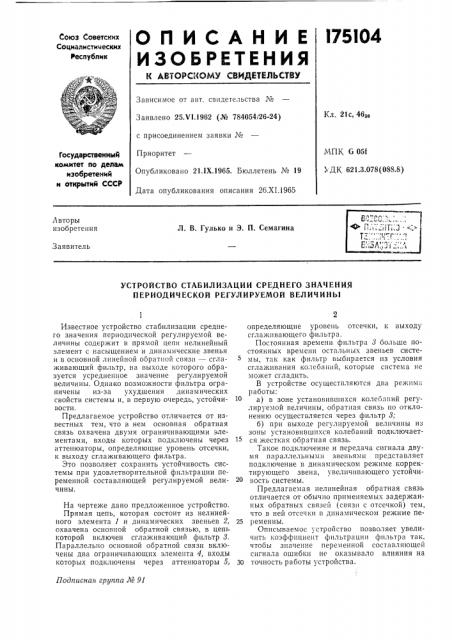

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21с, 46зе

Заявлено 25.Ч1.1962 (№ 784054/26-24) с присоединением заявки №

Приоритет

Опубликовано 21.1Х.1965. Бюллетень № 19

Дата опубликования описания 26.XI.1965

МПК 6 05f

3 ДК 621.3.078(088.8) Государственный комитет по делам изобретений и открытий СССР -1 вторы изобретения

Л. В. Гулько и Э. П. Семагина

Заявитель

УСТРОЙСТВО СТАБИЛИЗАЦИИ СРЕДНЕГО ЗНАЧЕНИЯ

ПЕРИОДИЧЕСКОЙ РЕГУЛИРУЕМОЙ ВЕЛИЧИНЫ

Подписная группа JH 91

Известное устройство стабилизации среднего значения периодической регулируемой величины содержит в прямой цепи нелинейный элемент с насыщением и динамические звенья и в основной линейной обратной связи — сглаживающий фильтр, на выходе которого образуется усредненное значение регулируемой величины. Однако возможности фильтра ограничены из-за ухудшения динамических свойств системы и, в первую очередь, устойчивости, Предлагаемое устройство отличается от известных тем, что в нем основная обратная связь охвачена двумя ограничивающими элементами, входы которых подключены через аттенюаторы, определяющие уровень отсечки, к выходу сглаживающего фильтра.

Это позволяет сохранить устойчивость системы при удовлетворительной фильтрации переменной составляющей регулируемой величины.

На чертеже дано предложенное устройство.

Прямая цепь, которая состоит из нелинейного элемента 1 и динамических звеньев 2, охвачена основной обратной связью, в цепь которой включен сглаживающий фильтр 8.

Параллельно основной обратной связи включены два ограничивающих элемента 4, входы которых подключены через аттенюаторы 5, определяющие уровень отсечки, к выходу сглаживающего фильтра.

Постоянная времени фильтра 8 больше постоянных времени остальных звеньев системы, так как фильтр выбирается из условия сглаживания колебаний, которые система не м ожет сгл а дить.

В устройстве осуществляются два режим» работы: а) в зоне установившихся колебаний регулируемой величины, обратная связь по отклонению осуществляется через фильтр 8; б) при выходе регулируемой величины из зоны установившихся колебаний подключается жесткая обратная связь.

Такое подключение и передача сигнала двумя параллельными звеньями представляет подключение в динамическом режиме корректирующего звена, увеличивающего устойчивость системы.

Предлагаемая нелинейная обратная связь отличается от обычно применяемых задержанных обратных связей (связн с отсечкой) тем, что в ней отсечки в динамическом режиме пе25 ременны.

Описываемое устройство позволяет увеличить коэффициент фильтрации фильтра так, чтобы значение переменной составляющей сигнала ошибки не оказывало влияния на

30 точность работы устройства.

175104

Предмет изобретения

Составитель В. Мардин

Техред Л. К. Ткаченко Корректор О, Б. Тюрина

Редактор Л. А. Утехина

Заказ 3372/4 Тираж 1525 Формат бум, 60+90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва. Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Устройство стабилизации среднего значения периодической регулируемой величины, содержащее в прямой цепи нелинейный элемент с насыщением и динамические звенья и в основной линейной обратной связи — сглажива1ощий фильтр, отличающееся тем, что, с целью повышения точности стабилизации регулируемого параметра, основная обратная связь охвачена двумя ограничивающими элементами, входы которых подключены через аттенюаторы, определяющие уровень отсечки, к выходу сглаживающего фильтра.
