Реферат

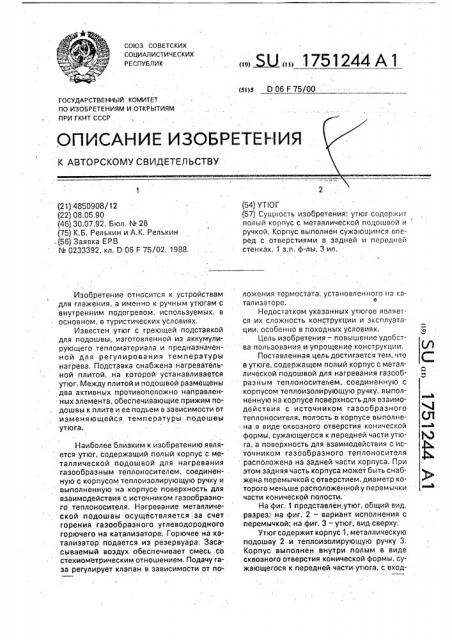

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 0 06 F 75/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ (21) 4850908/12 (22) 08.05,90 (46) 30.07,92, Бюл, N. 28 (75) К.Б, Релькин и А.К. Релькин (56) Заявка ЕРВ

М 0233392, кл, D 06 F75/02,,1988.. Изобретение относится к устройствам для глажения, а именно к ручным утюгам с внутренним подогревом, используемых, в основном, s туристических условиях.

Известен утюг с греющей подставкой для подошвы, изготовленной иэ аккумулирующего тепломатериала и предназчаченной для регулирования температуры нагрева. Подставка снабжена нагревательной плитой, на которой устанавливается утюг, Между плитой и подошвой размещены два активных противоположно направленных элемента, обеспечивающие прижим подошвы к плите и ее подъем в зависимости от изменяющейся температуры подошвы утюга.

Наиболее близким к изобретению является утюг, содержащий полый корпус с металлической подошвой для нагревания газообразным теплоносителем, соединенную с корпусом теплоиэолирующую ручку и выполненную на корпусе поверхность для взаимодействия с источником газообразного теплоносителя, Нагревание металлической подошвы осуществляется эа счет горения газообразного углеводородного горючего на катализаторе. Горючее на катализатор подается из резервуара. 3асасываемый воздух обеспечивает смесь со стехиометрическим отношением. Подачу газа регулирует клапан в зависимости от по. Ж 1751244 А 1 (54) УТ!ОГ (57) Сущность изобретения; утюг содержит полый корпус с металлической подошвой и ручкой, Корпус выполнен сужающимся BllB ред с отверстиями в задней и передней стенках. 1 з.п, ф-лы, 3 ил, ложения термостата, установленного на катализаторе.

Недостатком указанных утюгов является их сложность конструкции и эксплуатации, особенно в походных условиях. 3

Цель изобретения — повышение удобства пользования и упрощение конструкции. У)

Поставленная цель достигается тем, что С" в утюге, содержащем полый корпус с металлической подошвой для нагревания газообразным теплоносителем,.соединенную с корпусом теплоизолирующую ручку, выполненную на корпусе поверхность для взаимодействия с источником газообразного теплоносителя, полость в корпусе выполне- (Л на в виде сквозного отверстия конической формы, сужающегося к передней части утюга, а поверхность для взаимодействия с ис- ф„ точником газообразного теплоносителя р расположена на задней части корпуса. При этом задняя часть корпуса может быть снабжена перемычкой с отверстием, диаметр которого меньше распбложенной у перемычки части конической полости.

На фиг. 1 представлен утюг, общий вид, разрез; на фиг. 2 — вариант исполнения с перемычкой; на фиг. 3 — утюг, вид сверху, Утюг содержит корпус 1, металлическую подошву 2 и теплоизолирующую ручку 3.

Корпус выполнен внутри полым в виде сквозного отверстия конической формы, сужающегося к передней части. утюга, с вход1751244. Составитель К.Релькин

Техред МЛоргентал

Редактор М,Бандура

Корректор О.Кундрик

Заказ 2667 Тираж Подписное

ЗАКИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина. 101 ным и выходным отверстиями в задней 4 и передней 5 частях корпуса утюга. Задняя часть корпуса утюга является поверхностью для взаимодействия с газообразным топливом. Она может быть выполнена с перемычкой с отверстием диаметром меньшим, чем расположенной у перемычки части конической полости. . Для нагревания утюг ставится задней .встык 4 корпуса на источник газообразного топлива; например примус, керогаз и т.п.

Гаэ входит в полость корпуса утюга через отверстие в задней. части 4 утюга. и выходит наружу через отверстие в передней части 5 корпуса. При этом подошва утюга нагреваОтсл, Формула изобретения

1. Утюг, содержащий палый корпус с металлической подошвой для нагревания газообразным теплоносителем, соединенную с корпусом теплоизолирующую ручку, выполненную на корпусе поверхность для взаимодействия с источником газообразно5 готеплоносителя;отл ича ю щи йся тем, что, с целью повышения удобства пользования и упрощения конструкции, полость в корпусе выполнена в виде сквозного отверстия конической формы, сужающегося к пе10 редней части утюга, а поверхность для взаимодействия с источником газообразного теплоносителя расположена на задней части корпуса.

15 2.Утюгпоп1,отличающийся тем, что задняя часть корпуса снабжена перемычкой с отверстием, диаметр которого меньше расположенной у перемычки части конической полости.
