Колонковый снаряд

Колонковый снаряд

Иллюстрации

Показать все

Реферат



Использование: бурение скважин снарядами со съемными керноприемниками и съемным породоразрушающим инструментом , замена которого производится без подъема колонны бурильных труб Сущность изобретенияколонковый снаряд содержит наружную трубу, керноприемник, раздвижную коронку, состоящую из породоразрушающих элементов, размещенных на секторах цанги, на внутренней поверхности которых имеются скосы, снабженные продольными пазами, а на наружном конусе кернорвателя выполнены ответные выступы . В результате исключается интенсивный износ деталей коронки при затормаживании относительно ее съемного керноприемника 3 ил

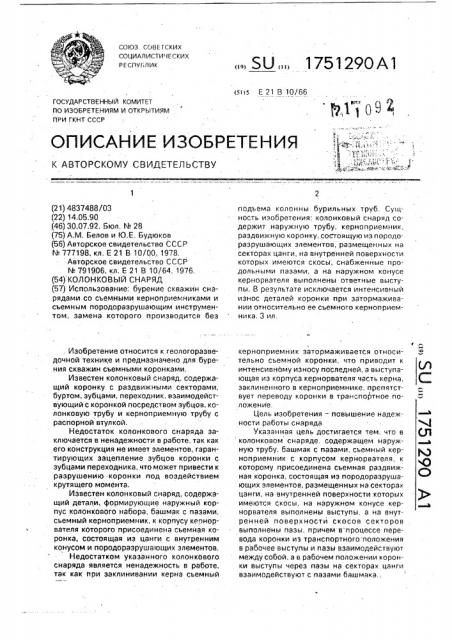

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУГ>ЛИК (я)5 Е 21 В 10/66

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4837488/03 (22) 14;05.90 (46) 30.07,92. Бюл. N 28 (75) А.M. Белов и Ю,Е. Будюков (56) Авторское свидетельство СССР № 777198, кл, Е 21 В 10/00, 1978.

Авторское свидетельство СССР

¹ 791906, кл. Е 21 В 10/64, 1976. (54) КОЛОНКОВЫЙ СНАРЯД (57) Использование: бурение скважин снарядами со сьемными керноприемниками и съемным породоразрушающим инструментом, замена которого производится без. Изобретение относится к геологоразведочной технике и предназначено для бурения скважин съемными коронками, Известен колонковый снаряд, содержащий коронку с раздвижными секторами, буртом, зубцами, переходник, взаимодействующий с коронкой посредством зубцов, колонковую трубу и керноприемную трубу с распорной втулкой.

Недостаток колонкового снаряда заключается в ненадежности в работе, так как его конструкция не имеет элементов, гарантирующих зацепление зубцов коронки с зубцами переходника, что может привести к разрушению коронки под воздействием крутящего момента, Известен колонковый снаряд, содержащий детали, формирующие наружный корпус колонкового набора, башмак с пазами, съемный керноприемник, к корпусу кернорвателя которого присоединена съемная коронка, состоящая из цанги с внутренним конусом и породоразрушающих элементов.

Недостатком указанного колонкового снаряда является ненадежность в работе, так как при заклинивании керна съемный

„., SU ÄÄ 1751290А1 подъема колонны бурильных труб, Сущность изобретения: колонковый снаряд содержит наружную трубу, керноприемник, раздви>кную коронку, состоящую из породораэрушающих элементов, размещенных на секторах цанги, на внутренней поверхности которых имеются скосы, снабженные продольными пазами, а на наружном конусе кернорвателя выполнены ответные выступы, В результате исключается интенсивный износ деталей коронки при затормаживании относительно ее сьемного керноприемника. 3 ил. керноприемник затормаживается относительно съемной коронки, что приводит к интенсивному износу последней, а выступающая из корпуса кернорвателя часть керна, заклиненного в керноприемнике, препятствует переводу коронки в транспортное положени е.

Цель изобретения — повышение надежности работы снаряда

Указанная цель достигается тем, что в колонковом снаряде. содержащем наружную трубу, башмак с пазами, съемный керноприемник с корпусом кернорвателя, к которому присоединена съемная раздвижная коронка, состоящая иэ породораэрушающих элементов, размещенных на секторах цанги, на внутренней поверхности которых имеются скосы, на наружном конусе кернорвателя выполнены выступы, а на внутренней поверхности скосов секторов выполнены пазы, причем в процессе перевода коронки из транспортного положения в рабочее выступы и пазы взаимодействуют между собой, а в рабочем положении коронки выступы через пазы на секторах цанги взаимодействуют с пазами башмака., 1 751290

Фиг,2

На фиг. 1 изображен предлагаемый колонковый снаряд со съемной коронкой в рабочем поло>кении; на фиг. 2 — колонковый снаряд со съемной коронкой в транспортном положении; на фиг, 3- вид торца колон кового набора без сьемной коронки.

Колонковый снаряд содержит цангу 1, породоразрушающие элементы 2, наружную трубу с башмаком 3, сьемный керноприемник 4, корпус кернорвателя 5. Корпус ,кернорвателя 5 имеет наружный конус 6 с выступами 7, Цанга 1 соединена с корпусом кернорвателя 5 при помощи ограничителей

8 и винтов 9, размещенных в пазах 10 цанги

1. Башмак 3 имеет пазы 11, Цанга 1 на внутреннем конусе 12 имеет пазы 13, В транспортном положении коронки расстояние h от торца 14 корпуса кернорвателя 5 до внутреннего конуса 12 цанги 1 по величине больше или равно расстоянию b от торца 14 корпуса кернорвателя 5 до рабочего торца

15 породоразрушающих элементов 2. Пазы

11 в башмаке 3 отделены друг от друга клиновидными кромками 16.

Устройство работает следующим образом, Съемный керноприемник 4 с цангой 1 и породоразрушающими элементами 2 в транспортном положении опускается внутрь башмака 3. Затем породоразрушающие элемснты 2 упирают в забой и раздвигают нару>кным конусом 6. проворачивая при этом снаряд для совмещения пазов 11 башмака 3 с секторами цанги 1. После полного перевода таким образом породоразру5 шающих элементов 2 из транспортного положения в рабочее начинают процесс бурения. После износа породоразрушающих элементов 2 или наполнения керноприемника 4 керном производят извлечение съем10 ного керноприемника 4 с цангой 1 и породоразрушающим элементом 2 ловите- лем.

Формула изобретения

Колонковый снаряд, содержащий на15 ружную трубу, башмак с пазами, съемный керноприемник с корпусом кернорвателя, к которому присоединена сьемная раздвижная коронка, состоящая из породоразрушающих элементов, размещенных на секторах

20 цанги, на внутренней поверхности которых имеются скосы, отличающийся тем,:что, с целью повышения надежности работы снаряда, на наружном конусе кернорвателя выполнены выступы, а на внутренней повер25 хчости скосов секторов выполнены про-. дольные пазы, причем в процессе перевода коронки из транспортного положения в рабочее выступы и пазы взаимодействуют между собой, а в рабочем положении корон30 ки выступы через пазы на секторах цанги взаимодействуют с пазами башмака.

Составитель А.Белов

Редактор М,Бандура Техред М.Моргентал . Корректор М.Шароши

Эаказ 2669 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. ужгород. ул.Гагарина, 101
