Жидкостно-струйный насос

Жидкостно-струйный насос

Иллюстрации

Показать все

Реферат



Изобретение относится к области струйной техники. Целью изобретения является повышение надежности работы. Жидкостно-струйный насос содержит приемную камеру 1 с входным патрубком 2, активное сопло 3« распределительную камеру 4 с входным патрубком 5, камеру 6 смешения, стакан 7, установленный на выходном конце камеры б смешения, и сливную камеру 8 с выходными патрубками 9 и 10. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s F 04 F 5/04

ГО СУДА Р СТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4790273/29 (22) 27.11,89 (46) 30.07.92, Бюл. Мг 28 (71) Волгоградское специальное конструкторское бюро Научно-производственного объединения "Нефтехимавтоматика" (72) Г.М, Михайлов, А,М, Зейналов и Н.И, Дери паск() (56) Патент ФРГ N 1050498, кл. 27 d 2/01,.опублик, 1959. (54) ЖИДКОСТНО-СТРУЙНЫЙ НАСОС (57) Изобретение относится к области струйной техники. Целью изобретения является повышение надежности работы. Жидкостно-струйный насос содержит приемную камеру 1 с входным патрубком 2, активное сопло 3, распределительную камеру 4 с входным патрубком 5, камеру 6 смешения, стакан 7, установленный на выходном конце камеры 6 смешения, и сливную камеру 8 с выходными патрубками 9 и 10. 1 ил.

1751441

Составитель Г, Михайлов

Техред М.Моргентал Корректор Т. Палий

Редактор А, Огар

3 аказ 2676 - Тираж Подписное

ВНИИПИ Государственного комитета по изобретенигм и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к струйной технике, преимущественно к струйным установкам для получения вакуума и перекачивания или сжатия газов.

Цель изобретения — повышение надежности работы.

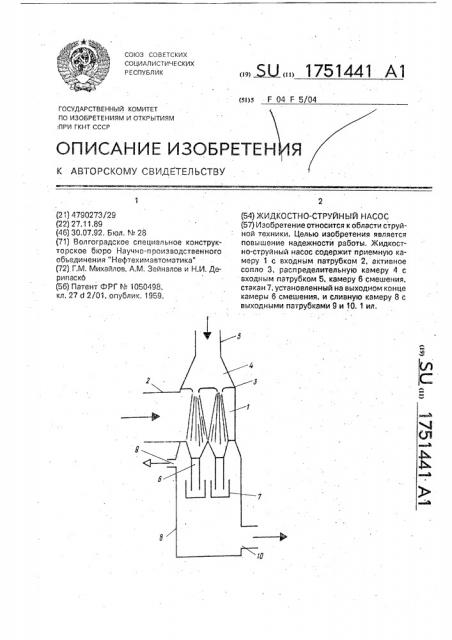

На чертеже приведен схематически жидкостно-струйный насос, продольный разрез.

Жидкостно-струйный насос содержит приемную камеру " с входным патрубком ", активное сопла 3, распределительную каме-. ру 4 с входным па, рубком 5, камеру 6 смгшения, стакан 7, установленный на выходном конце камеры 6 смешания, и сливную камеру 8 с выходными патрубками

9и 10.

Рабочая жидкость чер з патрубок 5 поступает под давлением в распределительную камеру 4, а из нее в активное сопло 3, Истекал иэ активного сопла 3 в аиде распыленных струй с большой скоростью в приемную камеру 1, активная среда увлекает поступающий через патрубок 2 газ или пар в камеру 6 смешения. Образовавшаяся газожидкостная смесь, пройдя через гидрозатвор, образованный выходным концом камеры 6 смешения и надетым на него ста5 каном 7, попадает в сливную камеру 8, в которой происходит разделение газовой и жидкой фаз, которые выводятся из сливной камеры соответственно через патрубки 9 и

10.

10 При использовании изобретения обеспечивается осесимметричность и устойчивость струи в к-мере смешения, что обуславливает повышенную надежность работы жидкостно-струйного насоса, 15

Формула изобретения .Жидкостно-струйный насос, содержащий распределительную камеру с активным соплом, приемную камеру, камеру смеше20 ния, сливную камеру и гидрозатвор, о т л ич а ю щ и и cë тем, что, с целью повышения надежности в работе, гидрозатвор выполнен в вида стакана, надетого на выходной конец камеры смешения, 25
