Изобретение относится к насосостроению и касается усовершенствования вибрационных насосов.

Цель изобретения — повышение надежности путем обеспечения охлаждения привода.

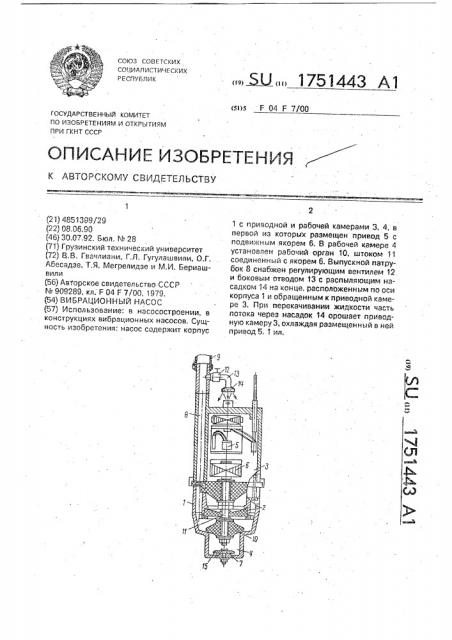

На чертеже схематически представлен вибрационный насос, продольный разрез.

Вибрационный насос содержит корпус

1, .разделенный упругим амортизатором 2 иа приводную и рабочую камеры 3 и 4, в первой из которых установлен электромагнитный привод 5 с подвижным якорем 6.

Камера 4 в нижней части имеет впускные отверстия 7, а в верхней — выпускной патрубок 8, подключенный к напорному трубопроводу 9. В рабочей камере 4 расположен зластичный дисковый рабочий орган 10 со штоком 11, соединенным с якорем 6, Выпускной патрубок 8 снабжен регулирующим вентилем 12 и боковым отводом 13 с распыляющим насадком 14 на конце, расположенным по оси корпуса 1 и обращенным к приводной камере 3. В рабочей камере 4 уст.".иовлеи впускной клапан 15.

Вибрационный насос работает следующим образом.

При включении привода 5 его якорь 6 вместе со штоком 11 и рабочим органом 10 начинает совершать возвратно-поступательные колебания, в результате которых в рабочую камеру 4 через клапан 15 поступает перекачиваемая жидкость, поступающая за5 тем в патрубок 8 и далее в напорный трубопровод 9. Из патрубка 8 часть потока по отводу 13 поступает в распыляющий насадок 14 и, орошая приводную камеру 3, охлаждает размещенный в ней привод 5, 10 Количество жидкости для охлаждения регулируется вентилем 12.

Формула изобретения

Вибрационный насос, содержащий корпус, разделенный упругим амортизатором

15 на приводную и рабочую камеры, в первой из которых установлен злектромагнитный привод с подвижным якорем, вторая в нижней части имеет впускиые отверстия, а в верхней — выпускной патрубок, подключен20 ный к напорному трубопроводу, и расположенный в рабочей камере зластичный дисковый рабочий орган со штоком, соединенным с якорем. о тл и ч а ю щи и с я тем, что, с целью повышения надежности путем

25 обеспечения охлаждения привода, выпускной патрубок снабжен регулируюшим вентилем и боковым отводом с распыляющим иасадком на конце, расположенным по оси корпуса и обращенным к приводной камере, 30
