Реферат



Использование: резьбовые соединения в машиностроении. Сущность: между коническими торцовыми поверхностями 2 и 4 соединяемых резьбовых деталей 1 и 3 образована кольцевая полость, заполненная самотвердеющим герметизирующим веществом 5. В качестве этого вещества использовано вещество, сублимирующееся при нагреве до температуры выше рабочей температуры резьбового соединения. Соединение нагревают перед разборкой, вещество сублимизируется и разборка не вызывает затруднений. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ся)ю F 16 В 31/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (61) 1149696 (21) 4823694/27 (22) 07.05.90 (46) 30.07.92. Бюл, hh 28 (71) Нйжегородское производственное объединение "Теплообменник" (72) Л.H,Áûêoâ (56) Авторское свидетельство СССР

ЬВ 1149696, кл. F 16 В 31/00, 1987. (54) ГЕРМЕТИЧНОЕ РЕЗЬБОВОЕ СОЕДИНЕНИЕ

БЦ,, 1751475 А2 (57) Использование: резьбовые соединения в машиностроений, Сущность: между коническими торцовыми поверхностями 2 и 4 соединяемых резьбовых деталей 1 и 3 образована кольцевая полость, заполненная самотвердеющим герметизирующим веществом

5. В качестве этого вещества использовано вещество. сублимирующееся при нагреве до температуры выше рабочей температуры резьбового соединения, Соединение нагревают перед разборкой, вещество сублимизируется и разборка не вызывает затруднений, 1 ил.

1751475

Изобретение относится к машиностроению, в частности к соединению резьбовых деталей.

Известно герметичное резьбовое соединение, содержащее охватываемую и охватывающую детали и герметизирующий элемент, раСполо>кенный в замкнутой кольцевой полости между торцовыми поверхностями реэьбовых деталей, выполненными однонаправленными коническими с углом конусности торцовой поверхности охватыо ваемой реэьбовой детали, равным 50 — 150, углом конусности торцовой поверхности охватывающей реэьбовой детали, равным 30—

130, а в качестве герметизирующего элемента использовано самотвердеющее вещество, При использовании в качестве самотвердеющего вещества клея возникают трудности при демонтаже соединения, кроме того, требуется зачистка деталей от остатков клея при повторных монтажных работах.

Целью изобретения является снижение трудоемкости демонтажа и повторных монтажных работ.

Поставленная цель достигается тем, что в герметичном реэьбовом соединении, содержащем охватываемую и охватывающую реэьбовые детали и герметизирующий элемент, расположенный в замкнутой кольцевой полости между торцовыми поверхностями резьбовых деталей, выполненными однонаправленными коническими с углом конусности торцовой поверхности охватываемой резьбовой детали, равным 50—

150, углом конусности торцовой поверхности охватывающей реэьбовой детали, равным 30 — 130, а в качестве герметизирующего элемента испол ьэовано самотвердеющее вещество, а в качестве самотвердею щего герметизирую щего вещества использовано сублимирующееся при нагреве вещество, температура сублимации которого выше рабочей температуры резьбового соединения.

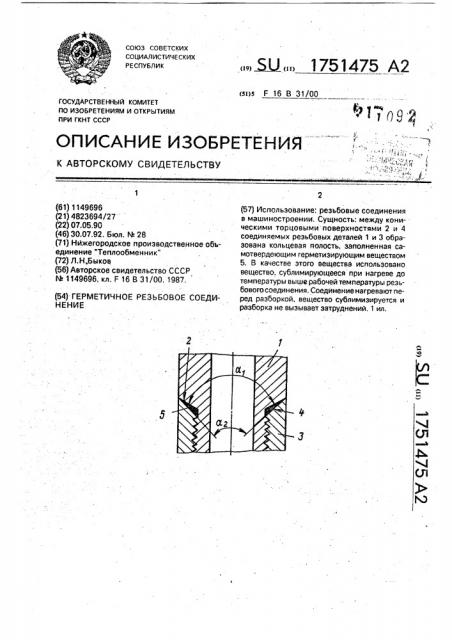

На чертеже показано предлагаемое соединение.

Герметичное резьбовое соединение содержит охватываемую резьбовую деталь 1 с наружной резьбовой поверхностью и торцовой поверхностью 2 и охватывающую резьбовую деталь 3 с внутренней резьбовой поверхностью и торцовой поверхностью 4, причем торцовые поверхности деталей выполнены в виде однонаправленных конических поверхностей и с резьбовой поверхностью охватываемой детали образуют замкнутую полость, в которой расположено самотвердеющее герметизирующее вещество 5. Коническая поверхность охватываемой резьбовой детали выполнена с углом конусности at = 50 — 150", а коническая

5 поверхность охватывающей резьбовой детали — с углом конусности гг = 30 — 130 .

Самотвердеющее вещество 5 расположено также и в реэьбовом зазоре между деталями

1 и 3. В качестве самотвердеющего герме10 тизирующего вещества используется суб: лимирующееся при нагреве вещество, например, для резьбовых соединений, работающих при температуре до 120 С, сополимер BMK-5 ОСТ 6-01-26-75 (сополимер

15 бутилового эфира метакриловой кислоты, полученный суспензионным методом) в смеси с растворителем P-5.

Реэьбовое соединение осуществляют следующим образом.

20 По типовым технологическим процессам производят подготовку резьбовых участков соединяемых деталей к сборке (удаление слоя окислов, обезжиривание).

Соединяют резьбовые детали 1 и 3 на 1 — 2

25 витка резьбы. При этом создают открытую кольцевую емкость, образуя ее резьбовой поверхностью охватываемой детали 1 и торцовой конической поверхностью охватывающей детали 3. Открытую кольцевую

30 емкость заполняют самотвердеющим веществом 5 и производят завинчивание. При завинчивании, т.е. при вра;цении одной из резьбовых деталей относительно другой. происходит перемещение самотвердеюще35 го вещества относительно резьбовой поверхности охвагываемой детали и равномерное распределение его по виткам резьбы в резьбовом зазоре.

В процессе завинчивания создают до40 полнительное давление на самотвердеющее вещество, направленное к виткам резьбы, при погружении торцовой конической поверхности 2 охватываемой резьбовой детали 1 в самотвердеющее

45 вещество. Разность углов наклона соответствующих торцовых конических поверхностей npu ai > а обеспечивает сужение зазора между этими поверхностями в направлении от витков резьбы, повы50 шение гидравлического сопротивления в этом направлении и благоприятные условия заполнения зазоров между витками резьбовых деталей самотвердеющим веществом.

После испарения растворителя, в резьбо55 вом зазоре и кольцевой емкости образуется пленка сополимера, обеспечивающая герметизацию соединения деталей.

Перед разборкой соединения его необходимо подвергнуть нагреву и выдержке

1751475

Формула изобретения

Составитель Л.Быков

Техред M.Ìîðãåíòàë Корректор М.Пожо

Редактор Ю.Середа

Заказ 2564 . Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 при температуре выше температуры сублимации самотвердеющего вещества (для сополимера БМК-5 температура сублимации составляет 350 — 450 С), после чего демонтаж соединения не вызывает затруднений.

Поскольку при сублимации происходит деструкция герметизирующего вещества, поверхность деталей после разборки будет чистой и не потребуется дополнительной очистки их от герметиэирующего вещества при повторных монтажных работах, I

Герметичное реэьбовое соединение по авт. св, t4. 1149696, о т л и ч а ю щ е е с я тем, 5 что, с целью снижения трудоемкости демонтажных и повторных монтажных работ, в качестве самотвердеющего герметизирующего вещества использовано сублимирующееся при нагреве вещество. температура

10 сублимации которого выше рабочей температуры резьбового соединения,
