Реферат



Изобретение относится к испытательной технике, к испытаниям на прочность. Цель изобретения - расширение эксплуатационных возможностей за счет увеличения хода ходового винта, а также удобство монтажа . Образец 5 размещен в захватах 3 и 4. Имеется нагружатель и система подтяжки в виде гидроцилиндраГСОСтЪящего из корпуса 7 и поршня 8. В систему подтяжки также входит ходовой винт 11 с гайками 12 и 13, грузами 14 и 15, связанными с гайками посредством гибких тяг 16. Имеется проставка 17 для удобства монтажа. При нагружении образца 5 рычаг б включает привод.насоса, который приводит в движение поршень 8, поднимая или опуская винт 11. В зависимости от положения рычага б поршень циклически перемещается вверх или вниз. 1

(! 9) (I I ) СОК)З СОИ.ГСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

IsI)s G 01 N 3/18, 3/10

1И о 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4 (л (Ь

@pi

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4612915/28 (22) 05.12.88 (46) 30.07,92.Бюл. N 28 (71) Оренбургский политехнический институт (72) А,Н.Чирков, P.Â.Ðîìàøoâ и Г,К,Самойлов (56) Авторское свидетельство СССР

М 1670482, кл. G 01 N 3/18, 1988. (54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ (57) Изобретение относится к испытательной технике, к испытаниям на прочность, Цель изобретения — расширение эксплуатационных возможностей за счет увеличения

1 хода ходового винта, а также удобство монтажа. Образец 5 размещен в захватах 3 и 4.

Имеется нагружатель и система подтяжки в виде гидроцилиндра, состоящего из корпуса 7 и поршня 8. В систему подтяжки также входит ходовой винт 11 с гайками 12 и 13, грузами 14 и 15, связанными с гайками посредством гибких тяг 16, Имеется проставка

17 для удобства монтажа, При нагружении образца 5 рычаг 6 включает привод, насоса, который приводит в движение поршень 8, поднимая или опуская винт 11,. В зависимости от положения рычага 6 поршень циклически перемещается вверх или вниз. 1 з.п.ф-лы, 1 ил.

1751667

12 под действием груза 14 авгоматически подкручивается и прижимается к неподвижной траверсе 2. После отключения элекгротом 11 и гайкой 12, а гайка 13, освобожденная от нагрузки во время подъема под действием груза 15, автоматически подкру10 чивается до соприкосновения с поршнем 8 гидроцилиндра.

При повторном удлинении образца этот цикл снова повторяется, Скорость подъема поршня скорости удлинения испытуемого образца.

Формула изобретения

1. Установка для испытания материалов на длительную прочность, содержащая корпус, размещенную в нем неподвижную траверсу, установленный на ней пассивный захват для образца, активный захват. связанный с последним нагружатель и систему

20 подтяжку в виде гидроцилиндра, размещенного соосно с захватами ходового винта, один конец которого связан с пассивным

25 захватом, установленных по разные стороны гидроцилиндра двух гаек и двух связанных с гайками посредством гибких тяг приводом их вращения. о т л и ч а ю щ а яс я тем, что, с целью расширения эксплуа30 тационных возможностей путем увеличения хода ходового винта, корпус гидроцилиндра выполнен в виде двух коаксиальных стаканов с общим дном., обращенным в сторону захватов, поршень — в виде ответной корпу35 су втулки, стенки которой предназначены для перемещения в зазоре между стаканами, а в корпусе и поршне выполнены соосные центральные отверстия для размещения в них ходового винта.

2, Установка по и, 1, о т л и ч а ю щ а яс я тем, что, с целью повышения удобства при монтаже и обслуживании, она снабжена проставкой, размещенной между дном гидроцилиндра и неподвижной траверсой.

Составитель В.Лазарева

Техред М.Моргентал, Корректор Т.Вашкович

Редактор А.Долинич

Заказ 2688 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101

Изобретение относится к испьпательной технике. в частности к испытаниям на прочность.

Цель изобретения — расширение эксплуатационных возможностей за счет увеличения хода ходового винта, а также удобство монтажа и обслуживания.

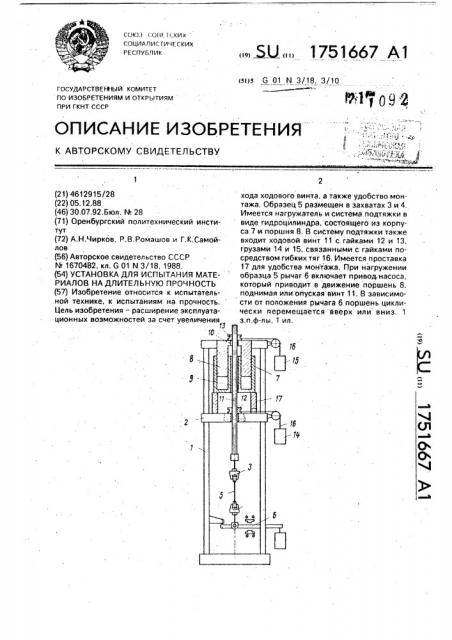

На чертеже представлена установка, общий вид, Установка содержит корпус 1, разме-щенную в нем неподвижную траверсу 2, установленный на ней пассивный захват 3, активный захват 4, образец 5, нагружатель в виде рычага 6 и силоизмерителя, систему подтяжки в виде гидроцилиндра, корпус 7 которого выполнен в виде двух коаксиальных стаканов с общим дном, обращенным в сторону захватов, поршень 8 выполнен в виде ответной корпусу втулки, стенки которой предназначены для перемещения в за.зоре между стаканами, и в корпусе и. поршне выполнены соосные отверстия 9 и

10, в которых размещены ходовой винт 11, две гайки 12 и 13, установленных на винте по разные стороны гидроцилиндра, привод вращения гаек в виде грузов 14 и 15, связанных с гайками посредством гибких тяг 16.

Установка содержит также проставку 17 между гидроцилиндром и неподвижной траверсой 2.

Установка работает следующим образом.

Испытуемый образец 5, нагруженный. постоянной нагрузкой, при длительном испытании удлиняется, рычаг 6 нагружателя при опусканиичерез нижний конечный выключатель включит электропривод гидронасоса. Поршень 8 гидронасоса под действием созданного давления системы поднимается вверх вместе с верхней гайкой

13 и ходовым винтом 11 до такого положения, когда рычаг 6 выключит верхним конечным выключателем электропривод гидронасоса. Освобожденная от нагрузкй во время подъема ходового винта 11 гайка привода и падения давления в системе

5 поршень опускаешься вниз, в этот момент нагрузка полностью воспринимается BMH
