Реферат



Изобретение относится к измерительной технике и предназначено для аппаратурного спектрального анализа случайных сигналов. Цель изобретения - повышение помехоустойчивости анализатора спектра - достигается введением двух источников 10 и 11 опорного напряжения, двухуровневого компаратора 9, реле 12 времени с перезапуском и элемент ИЛИ 13. Устройство также содержит входной блок 1, параллельные каналы 2, каждый из которых содержит полосовой фильтр 3, выпрямитель 4, ключ 5 и зарядный блок 6, блок 7 индикации и блок 8 управления.1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з G 01 R 23/16. ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4611085/21 (гг) 30,11.88 (46) 30.07.92. Бюл. 3Ф 28 (71) Таганрогский радиотехнический институт им: В.Д.Калмыкова (72) Е.В.Гайно и Ф.А.Цветков (56) Патент США М 4380732, кл. G 01 R 23/16, 1983.. (54) АНАЛИЗАТОР СПЕКТРА (57) Изобретение относится к измерительной технике и предназначено для аппара. Ж» 1751688 А1

2 турного спектрального анализа случайных сигналов. Цель изобретения — повышение помехоустойчивости анализатора спектра— достигается введением двух источников 10 й11 опорного напряжения, двухуровневого компаратора 9, реле 12 времени с перезапуском и элемент ИЛИ 13. Устройство также содержит входной блок 1, параллельные каналы 2, каждый из которых содержит полосовой фильтр 3, выпрямитель 4, ключ 5 и зарядный блок 6, блок 7 индикации и блок 8 управления. 1 ил.

1751688

5 внутри которого находились бы значения исследуемого сигнала, При этом при отсут10

30

40

45 второго источников 10 и 11 образцового на50 пряжения, что вызывает обратное срабатывание двухуровневого компаратора 9, и на его выходе напряжение изменяется от уровня логической единицы до уровня логического нуля. Это вызывает запуск реле 12

Изобретение относится к измерительной технике и предназначено для аппаратурного спектрального анализа случайных сигналов.

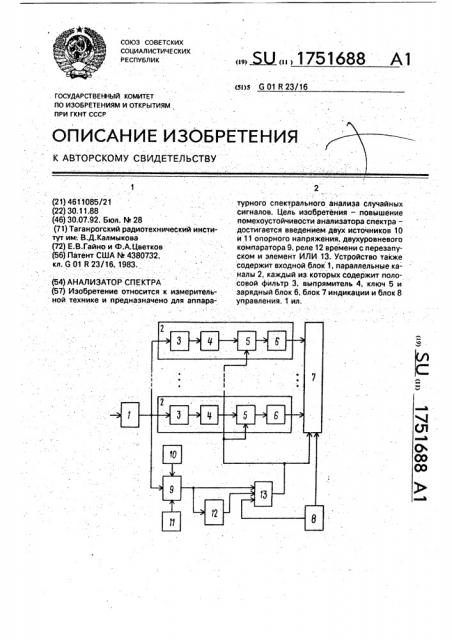

Целью изобретения является повышение помехоустойчивости анализатора спектра.На чертеже приведена структурная схема анализатора спектра;

Анализатор спектра содержит входной блок 1, вход которого является входом анализатора спектра, а выход соединен с входами всех параллельных каналов 2, Каждыйиз параллельных каналов 2 состоит из последовательно включенных полосового 1 фильтра 3, выпрямителя 4, ключа 5 и зарядного блока 6. Выходом канала 2 является выход зарядного блока 6. Выходы всех каналов соединены с соответствующими входами блока 7 индикации, первый управляющий вход которого соединен с первым выходом блока 8 управления; Выход входного блэка 1 соединен также с третьим входом двухуровневого компаратора 9, первый вход которого соединен с выходом пер- 2 вого источника 10 опорного напряжения, а второй вход — с выходом второго источника

11 опорного напряжения. Выход двухуровневого компаратора 9 соединен с входом реле 12 времени с перезапуском и первым входом элемента ИЛИ 13, Второй вход элемента ИЛИ 13 соединен с выходом реле 12 времени с перезапуском, а третий вход эле-. мента ИЛИ 13 — с вторым входом блока 8 управления, Выход элемента ИЛИ 13 соеди нен с управляющими входами всех ключей

5 и с соответствующим входом блока 7 ин-. дикации.

Анализатор спектра работает следую- . щим образом.:

Исследуемый сигнал поступает на вход входного блока 1. с выхода которого усиленное шумовое напряжение поступает на входы параллельных каналов 2, т,е. на входы полосовых фильтров 3, С выходов полосо-. вых фильтров 3 отфильтрованные сигналы поступают на выпрямители 4. Выпрямлен ные сигналы проходят через открытые ключи 5 на зарядные блоки 6, где они усредняются. Усредненйые сигналы с выходов каналов 2 поступают на соответствующие входы блока 7 индикации, работающего под управлением блока 8 управления, В результате со шкал блока 7 индикации можно считывать результаты измерений в каждом из каналов 2, Напряжение исследуемого сигнала с выхода входного блока 1 поступает также на третий вход двухуровневого компаратора 9, на первый и второй входы которого подаются опорные напряжения с выходов первого и второго источников 10 и 11 опорных напряжений соответственно, Уровни этих напряжений устанавливаются такими, чтобы они образовали "коридор", ствии помехи на выходе двухуровневого компаратора 9 имеется напряжение логического нуля, Если с второго выхода блока 8 управления на третий вход элемента ИЛИ

13 также поступает напряжение логического нуля, то на выходе элемента ИЛИ 13 формируется напряжение логического нуля и поступает на управляющие входы всех ключей 5 и соответствующий вход блока 7 индикации (для отображения, что анализатор спектра находится в режиме "Измерение"). При поступлении импульсной помехи на вход анализатора спектра напряжение на выходе входного блока 1 резко изменяется и выходит из границы "коридорл", образуемого напряжениями с выходов первого и второго источников 10 и 11 образцового напряжения соответственно. Двухуровневый компаратор 9 срабатывает и на его выходе появляется напряжение логической единицы. которое проходит через элемент ИЛИ 13 и поступает на управляющие входы ключей

5 и соответствующий вход блока 7 индикации (для отображения, что анализатор спектра перешел из режима "Измерение", в режим "Память" ), При этом ключи 5 закрываются и процессы заряда-разряда в зарядных блоках 6 прерываются, т,е. в них сохраняются результаты усреднения выходных напряжений выпрямителей 4, полученные до момента поступления импульсной помехи, Напряжение логической единицы с выхода двухуровневого компаратора 9. поступает также на вход реле 12 времени с перезапуском, которое переходит в состояние готовности отмерить интервал времени определенной заранее заданное длительности. flo окончании импульсной помехи и вызванных ею переходных процессов во входном блоке 1 напряжение на его выходе опять оказывается внутри "коридора", образуемого напряжениями с выходов первого и времени с перезапуском, и на его выходе появляется напряжение логической единицы, сохраняющееся до конца отмеряемого интервала времени. В течение этого же вре-. мени сохраняется напряжение логической единицы и на выходе элемента ИЛИ 13, 1751688

Составитель Л.Устинова

Техред М.Моргентал Корректор Q,Þðêîâåöêàÿ

Редактор А.Лежнина

Заказ 2689 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР . 113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 обеспечивая закрытое состояние ключей 5 в каналах 2 и индикацию режима "Память".

Необходимость этого обусловлена переходными процессами в полосовых фильтрах 3, длительность которых больше длительности 5 переходных процессов во входном блоке 1, так как полосы пропускания полосовых фильтров 3 значительно уже полосы пропускания входного блока 1, Поэтому по окончании импульсной помехи и вызванных ею 10 переходных процессов во входном блоке 1 переходные процессы в полосовых фильтрах 3 продолжаются еще некоторое время, Немного большим этого времени и должен быть интервал времени, отмериваемый ре- 15 ле 12 времени с перезапуском. По окончании этого интервала времени происходит обратное срабатывание реле 12 времени с перезапуском, на его выходе устанавливается напряжение логического нуля. Если на 20 третий вход элемента ИЛИ 13 с второго выхода блока 8 управления поступает напряжение логического нуля, то на выходе элемента ИЛИ 13 формируется напряжение логического нуля, которое поступает на уп- 25 равляющие входы ключей 5, Ключи 5 открываются и процесс измерения спектра продолжается. Если по окончании импульсной пОмехи и вызванного ею переходного процесса во входном блоке 1 пришел новый 30 импульс помехи, э отмериваемый реле 12 времени с перезапуском интервал времени . еще не закончился, то, как и ранее, произойдет срабатывание двухуровневого компаратора 9, появившееся на его выходе 35 напряжение логической единицы прервет работу реле 12 времени с перезапуском и установит его опять в состояние готовности отмерить требуемый интервал времени.

При этих переключениях на выходе элемен- 40 . та ИЛИ 13 напряжение логической единицы не будет исчезать даже кратковременно, ключи 5 будут все время закрыты. Процесс измерения продолжится, когда закончится переходной процесс во входном блоке 1 и реле 12 времени с перезапуском отмерит требуемый интервал времени, Таким образом, появление импульсных помех на входе анализатора спектра вызывает прерывание процесса измерений спектра на время длительности переходных процессов во входном блоке 1 и полосовых фильтрах 3, что обеспечивает повышение помехоустойчивости анализатора спектра, хотя общее время измерения увеличивается на это же время.

Формула изобретения

Анализатор спектра, содержащий входной блок, соединенный с и параллельными кайалами. выполненными в виде последовательно соединенных полосового фильтра, выпрямителя, ключа и зарядного блока и подключенными к блоку индикации, управляющий вход которого соединен с первым выходом блока управления, управляющие входы ключей всех и каналов объединены между собой, а вход входного блока подключен к входу анализатора спектра, о т л и ч аю шийся тем. что; с целью повышения помехоустойчивости, в него введень два источника опорного напряжения, подключенные к ним последовательно соединенные двухуровневый компаратор, реле времени с перезапуском и элемент ИЛИ, выход которого подключен к объединенным управляющим входам. ключей и второму входу блока индикации, второй вход элемента ИЛИ соединен с выходом двухуровневого компаратора, вход которого соединен с выходом входного блока, .а третий вход элемента

ИЛИ соединен с вторым выходом блока управления.
