Устройство для определения расстояния до места повреждения изоляции жил кабеля

Устройство для определения расстояния до места повреждения изоляции жил кабеля

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для определения расстояния до места повреждения изоляции кабеля. Целью изобретения является расширение области применения и упрощение процесса измерения при пользовании прибором. Цель достигается тем, что в устройстве, содержащем стабилизатор постоянного тока, вольтметр и переключатель, стабилизатор постоянного тока выполнен регулируемым, что позволяет производить отсчет расстояния до места повреждения изоляции жил кабеля по показаниям вольтметра (цифрового) без дополнительных расчетов, используя при этом одну поврежденную и одну исправную свободную жилы кабеля. 1 ил.

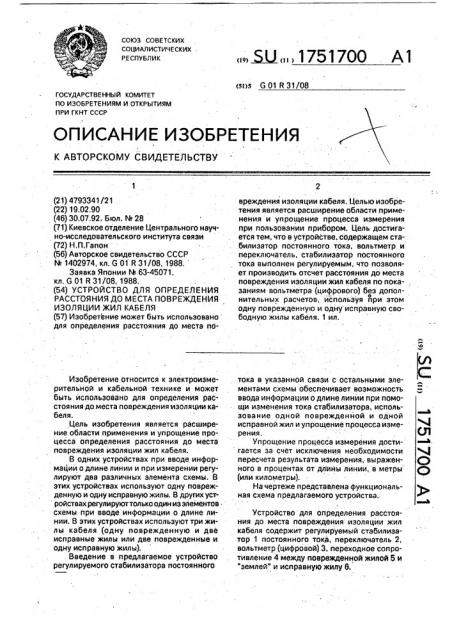

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .

РЕСПУБЛИК (51)5 G 01 R 31/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4793341/21 (22) 19.02,90 (46) 30.07.92. Бюл. М 28 (71) Киевское. отделение Центрального научно-исследовательского института связи (72) Н.П.Гапон (56) Авторское свидетельство СССР

l4 1402974, кл. G 01 R 31/08, 1988.

Заявка Японии М 63-45071, кл, G 01 R 31/08, 1988. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

РАССТОЯНИЯ ДО МЕСТА ПОВРЕЖДЕНИЯ

ИЗОЛЯЦИИ ЖИЛ КАБЕЛЯ (57) Изобретение может быть использовано для определения расстояния до места поИзобретение относится к электроизмерительной и кабельной технике и может быть использовано для определения расстояния до места повреждения. изоляции кабеля.

Цель изобретения является расширение области применения и упрощение процесса определения расстояния до места повреждения изоляции жил кабеля.

В одних устройствах при вводе информаций о длине линии и при измерении регулируют два различных элемента схемы, В этих устройствах используют одну поврежденную и одну исправную жилы. В других устройствахрегулируюттолько один из элементов схемы при вводе информации о длине линии. В этих устройствах используют три жилы кабеля (одну поврежденную и две исправные жилы или две поврежденные и одну исправную жилы).

Введение в предлагаемое устройство регулируемого стабилизатора постоянного

„„5LI „„1751700 А1 вреждения изоляции кабеля. Целью изобретения является расширение области применения и упрощение процесса измерения при пользовании прибором. Цель достигается тем, что в устройстве, содержащем стабилизатор постоянного тока, вольтметр и переключатель, стабилизатор постоянного тока выполнен регулируемым, что позволяет производить отсчет расстояния до места повреждения изоляции жил кабеля по пока- . заниям вольтметра (цифрового) без дополнительных расчетов, используя йри этом одну поврежденную и одну исправную свободную жилы кабеля. 1 ил. тока в указанной связи с остальными элементами схемы обеспечивает возможность ввода информации о длине линии при помощи изменения тока стабилизатора, использование одной поврежденной и одной исправной жил и упрощение процесса измерения.

Упрощение процесса измерения достигается за счет исключения необходимости пересчета результата измерения, выраженного в процентах от длийы линии, в метры (или километры).

На чертеже представлена функциональная схема предлагаемого устройства.

Устройство для определения расстояния до места повреждения изоляции жил кабеля содержит регулируемый стабилизатор 1 постоянного тока, переключатель 2, вольтметр (цифровой) 3, переходное сопротивление 4 между поврежденной жилой 5 и

"землей" и исправную жилу 6.
