Реферат



Изобретение относится к техемеханике и может быть использовано для приема информации , представленной последовательным двоичным кодом, в частности в системах сбора и обработки информации. Цель изобретения - повышение надежности устройства Устройство содержит регистр сдвига, счетчик импульсов, RS-триггер, элемент И. Устройство для приема информации обеспечивает надежный прием информации при малой длительности информационных сигналов без дополнительных требований к быстродействию элементов и при минимальных аппаратурных затратах 2 ил

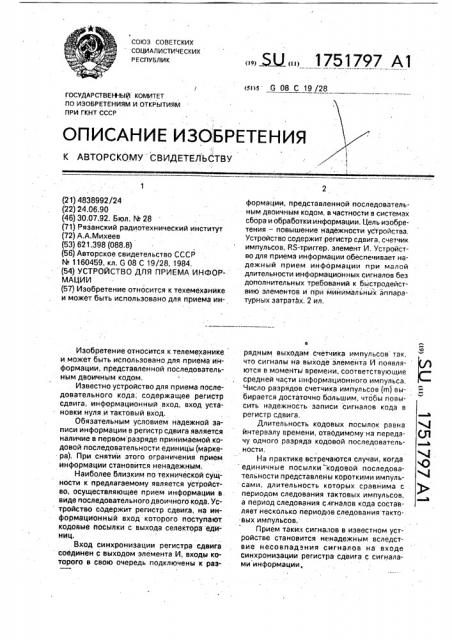

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю G 08 С 19/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A8TOPCKQMY СВИДЕТЕЛЬСТВУ

1 (21) 4838992/24 (22) 24.06.90 (46) 30.07.92. Бюл. й» 28 (71) Рязанский радиотехнический институт (72) А,А.Михеев (53) 621.398 (088.8) (56) Авторское свидетельство СССР

t+ 1160459, кл. G 08 С 19/28, 1984, (54) УСТРОЙСТВО ДЛЯ ПРИЕМА ИНФОРМАЦИИ (57) Изобретение относится к техемеханйке и может быть использовано для приема инИзобретение относится к телемеханике и может быть использовано для приема информации, представленной последовательным двоичным кодом.

Известно устройство для приема последовательного кода, содержащее регистр сдвига, информационный вход, вход установки нуля и тактовый вход.

Обязательным условием надежной записи информации в регистр сдвига является наличие в первом разряде принимаемой кодовой последовательности единицы (маркера). При снятии этого ограничения прием информации становится ненадежным.

Наиболее близким по технической сущности к предлагаемому является устройство, осуществляющее прием информации в виде последовательного двоичного кода. Ус тройство содержит регистр сдвига, на информационный вход которого поступают кодовые посылки с выхода селектора единиц.

Вход синхронизации регистра сдвига соединен с выходом элемента И, входы которого в свою очередь подключены к раэ5U,„, 1751797 А1 формации, представленной последовательным двоичным кодом, в частности в системах сбора и обработки информации. Цель изобретения — повышение надежности устройства.

Устройство содержит регистр сдвига, счетчик импульсов, RS-триггер, элемент И, Устройство для приема информации обеспечивает надежный прием информации при малой длительности информационных сигналов без дополнительных требований к быстродействию элементов и при минимальных аппаратурных затратах. 2 ил. рядным выходам счетчика импульсов так, что сигналы на выходе элемента И появляются в моменты времени, соответствующие средней части информационного импульса.

Число разрядов счетчика импульсов (m) вы- Я бирается достаточно большим, чтобы повысить надежность записи сигналов кода в регистр сдвига.

Длительность кодовых посылок равна йнтервалу времени, отводимому на переда- Q3 чу одного разряда кодовой последователь- э ности, 4

На практике встречаются случаи, когда единичные посылки кодовой последовательности представлены короткими импульсами, длительность которых сравнима с . периодом следования тактовых импульсов, а период следования слгналов кода составляет несколько периодов следования тактовых импульсов.

Прием таки:с сигналов в известном устройстве становится ненадежным вследствие несовпадения сигналов на входе синхронизации регистра сдвига с сигналами информации, 1751797

Цель изобретения — повышение надежности приема информации при любой длительности единйчных посылок последовательного двоичного кода.

Поставленная цель достигается тем, что 5 в устройстве, содержащем регистр сдвига, счетчик импульсов, элемент И, RS-триггер, S-вход триггера соединен с входом установки нэчального состояния счетчика импульсов и с информационным входом устройства, R-вход 10 триггера соединен с выходом элемента И, входы которого подключены к соответствующим разрядным выходам счетчика импульсов, Выход RS-триггера подключен к информационному входу регистра сдвига, 15 вход синхронизации регистра сдвига соединен с последним разрядным выходом счетчика импульсов.

Отличие предлагаемого устройства от известного состоит в том, что информацион- 20 ный вход регистра сдвига соединен с Bbtxo дом RS-триггера, S-вход которого подключен к информационному входу устройства и соединен также с входом установки начального состояния счетчика 25 импульсов, последний разрядйый выход которого соединен с входом синхронизации регистра сдвига, соответствующие разряд-ные выходы счетчикз импульсов подключены к входам элемента И, выход которого 30 соединен с R-входом RS-триггера.

На фиг, 1 приведена структурная схема устройства; на фиг. 2 — временные диаграм- мы, поясняющие работу устройства.

Устройство содержит счетчик 1 импуль- 35 сов, регистр 2 сдвига, RS-триггер 3 и элемент И 4. Информационный вход 5 устройства соединен с входом б установки начального состояния счетчика 1 и S-входом триггера 3, На счетный вход 7 счетчика 1 40 поступают тактовые импульсы, выход последнего разряда счетчика 1 подключен к входу синхронизации регистра 2. Информационный вход последнего подключен к выходу RS-триггера, R-вход которого соединен 45 с выходом элемента И 4, входы которого подключены к соответствующим разрядным выходам счетчика 1, выходы регистра 2 являются выходами устройства, 50

Устройство работает следующим образом, На информационный вход 5 устройства поступают сигналы кодовых последовательностей. Кодовые посылки, составляющие 55 кодовую комбинацию и могущие принимать значения "0" или "1", следуют с периодом

Т,,При этом они могут совпадать во времени либо с первым полупериодом сигналов тактовой частоты (фиг. 2а, б), либо с вторым полупериодом (фиг. 2э,, ж), Единичные посылки устанавливают в начальное состояние, например нулевое, счетчик 1 импульсов (фиг. 2в, r, з, и) и в состояние "I" — RS-триггер 3 (фиг. 2е, л).

Сигналы тактовой частоты, следующие с периодом Тт,, поступают на счетный вход 7 счетчика 1 импульсов, Коэффициент счета счетчика 1 равен отношению значений пе риодов повторения кодовых посылок ТС и тактовых импульсов T>,ò.е.

Я Т /Тт, где N — целое число. Для диаграмм на фиг. 2

N = -4.

Период повторения сигналов счетчика на последнем разрядном выходе счетчика равен периоду повторения кодовых посылок.

Формируемые на выходе элемента И 4 импульсы (фиг. 2д, к) возвращают триггер 3 в нулевое состояние, подготавливая его к приему очередной посылки кодовой последовательности.

Благодаря одновременной установке

Сигналы единичных кодовых посылок счетчика 1 в начальное состояние и триггера 3 в состояние "1" сигналы на выходе последнего разряда счетчика, передние их фронты (фиг. 2г, и), поступающие на вход синхронизации регистра 2, всегда.совпадают во времени с сигналами; поступающими на. информационный вход регистра 2 сдвига с выхода триггера 3 (фиг. 2е, л), что обеспечивает надежную запись информации в регистр 2.

Таким образом, предлагаемое устройство для приема информации благодаря введению связей между элементами устройства обеспечивает более высокую надежность приема информации.

Формула изобретения

Устройство для приема информации, содержащее счетчик импульсов, счетный вход которого является тактовым входом устройст-. ва, разрядные, кроме последнего, выходы счетчика соединены с соответствующими входами элемента И, RS-триггер и регистр сдвига, выходы. которого являются выходами устройства, отл ич а ю ще ес я тем, что,с целью повышения надежности устройства, Sвход триггера объединен с входом начальной установки счетчика импульсов и является информационным входом устройства, R-вход подключен к выходу элемента И, а выход — к информационному входу регистра сдвига, синхронизирующий вход которого соединен с последним разрядным выходом счетчика импульсов.

1751797

Редактор М,Петрова

Заказ 2694 Тираж Подписное 8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Р

Р

У

Л

Составитель А.А.Михеев

Техред M.Моргентал Корректор Т. Палий
