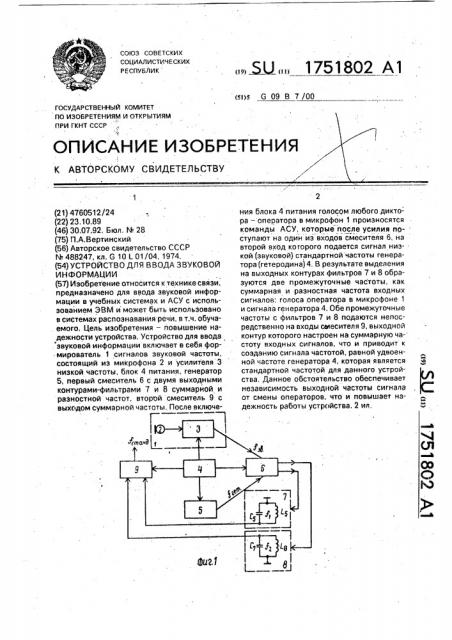

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (! 1) (st)s G 09 B 7 /00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ (21) 4760512/24 (22) 23,10.89 (46) 30.07.92. Бюл, N 28 (75) П.А. Вертинский (56) Авторское свидетельство СССР

М 488247, кл. G 101 01/04, 1974. (54) УСТРОЙСТВО ДЛЯ ВВОДА ЗВУКОВОЙ

ИНФОРМАЦИИ (57) Изобретение относится к технике связи, предназначено для ввода звуковой информации в учебных системах и АСУ с использованием 3ВМ и может быть использовано в системах распознавания речи, в т.ч. обуча. емого. Цель изобретения — повышение надежности устройства, Устройство для ввода звуковой информации включает в себя формирователь 1 сигналов звуковой частоты, состоящий из микрофона 2 и усилителя 3 низкой частоты, блок 4 питания, генератор

5, первый смеситель 6 с двумя выходными контурами-фильтрами 7 и 8 суммарной и разностной частот, второй смеситель 9 с выходом суммарной частоты, После включе(l ния блока 4 питания голосом любого дикто- ра — оператора в микрофон 1 произносятся команды АСУ, которые после усилия поступают на один из входов смесителя 6, на второй вход когорого подается сигнал низкой (звуковой) стандартной частоты генератора (гетеродина) 4, B результате выделения на выходных контурах фильтров 7 и 8 образуются две промежуточные частоты, как суммарная и разностная частота входных сигналов; голоса оператора в микрофоне 1 и сигнала генератора 4. Обе промежуточные частоты с фильтров 7 и 8 подаются непосредственно на входы са есителя 9, выходной контур которого настроен на суммарную частоту входных сигналов, что и приводит к созданию сигнала частотой, равной удвоенной частоте генератора 4, которая является Я стандартной частотой для данного устройства. Данное обстоятельство обеспечивает независимость выходной частоты сигнала от смены операторов, что и повышает надежность работы устройства. 2 ил.

1751802

Устройство для ввода звуковой информации предназначено для ввода в ЭВМ и

АСУ.с их использованием звуковой информации голосом оператбра, поэтому может быть использовано в системах распознавания речи, в том числе в обучающе-контролирующих системах.

Цель изобретения — повышение наде>кности устройства.

Известные устройства распознавания речи основаны на записи в памяти 3ВМ определенного ограниченного набора специальных терминов-команд выполнения операций, произнесенных определенным голосом, т,е . на определенной частоте, характеризующую данную интонацию данного оператора, Поэтому при изменении интонации тем же голосом или при замене оператора известные устройства распознавания речи не могут отличить заданные ко- манды, Наиболее близким к предлагаемому является устройство для выделения признаков речевых сигналов, состоящее из формирователя, подключенного к двум идентичным электрическим цепям, каждая из которых состоит из последовательно соединенных амплитудного детектора, пороговой схемы, инвертора и схемы совпадения с ларигофоном и дополнительной цепи из формирователя, амплитудного детектора, пороговой схемы, инвертора и дополнительной схем совпадения, Так как через устройство по прототипу проходит без изменения сигнал любой звуковой частоты, то при смене операторов, отличающихся высотой голоса, оказываются ошибочно идентифицированы речевые сигналы, принадлежащие различным фонемам, что снижает надежность работы устройства по прототипу и предъявляет повышенные требования к закреплению персонала, обслуживающего данные АСУ, Повысить надежность работы устройства возможно путем предварительного преобразования речевых сигналов до образования единой частоты, которая не зависит от высоты голоса оператора, Преобразовать речевые сигналы до создания единой, стандартной для данного устройства частоты без искажения информации, содержащейся в сигналах, возможно путем двухкратного смещения сигнала от микрофона и сигнала от собственного генератора звуковой частоты, стандартной для данного устройства, гетеродина, В устройство для ввода звуковой информации, содержащее формирователь сигналов частоты и генератор, выходы которого подключены к соответствующим входам первого смесителя, с целью повышения надежности устройства, введены два фильтра и второй смеситель, выход которого является выходом устройства, а входы подключе5 ны к выходам соответствующих фильтров, входы которых соединены с соответствующими выходами первого смесителя, На фиг. 1 приведена блок-схема устройства для ввода звуковой информации; на

10 фиг, 2 — принципиальная схема первого смесителя с двумя выходами,:

Устройство для ввода звуковой информации содержит формирователь 1 сигналов звуковой частоты, состоящий из микрофона

15 2 и усилителя 3 низкой частоты, блок 4 питания, генератор 5 (низкой частоты), первый смеситель 6, фильтр 7 и 8 (суммарной и разностной частоты), второй смеситель 9 с выходом суммарной частоты, 20 Смеситель 6 выполнен по резонансной схеме на транзисторе с двумя выходами в виде контуров, настроенных на суммарную и разностную частоты, Смеситель 9 является типовым преоб25 раэователем напряжений двух различных частот, выполнен по резонансной схеме на транзисторе с одним выходом суммарной частоты входных сигналов.

Устройство для ввода звуковой инфор30 мации работает следующим образом, После включения блока 4 голосом любого диктора-оператора в мЛкрофон 2 произносят-. ся команды АСУ или учебная информация, которые через усилитель 3 поступают на один

35 из входов смесителя 6, на второй вход которого одновременно подается сигнал низкой стандартной частоты генератора 5. В результате выделения на выходных контурах фильтров 7 и 8 образуются две промежуточные

40 частоты — суммарная и резонансная частоты входных сигналов; голоса оператора в микрофон 2 и сигнала генератора 5, Обе промежуточные частоты подаются непосредственно на входы смесителя 9, вы45 ходной контур которого настроен на суммарную частоту входных сигналов.

Вследствие данного обстоятельства на выходе смесителя 9 образуется частота, равная удвоенной частоте генератора 5;

50 которая является стандартной для данного устройства, поэтому на выходе смесителя 9 образуется сигнал постоянной частоты, которая не зависит от смены дикторов — операторов или смены интонации одного

55 оператора, что и является преимуществом изобретения, так как позволяет повысить надежность работы устройства.

Формула изобретения . Устройство для ввода звуковой информации, содержащее формирователь сигна1751802
