Реферат



Использование: в производстве музыкальных инструментов. Сущность изобретения: отношение ширины диатонических клавиш к величине зазора между ними составляет 2:1, 1 з.п. ф-лы, 1 ил. /

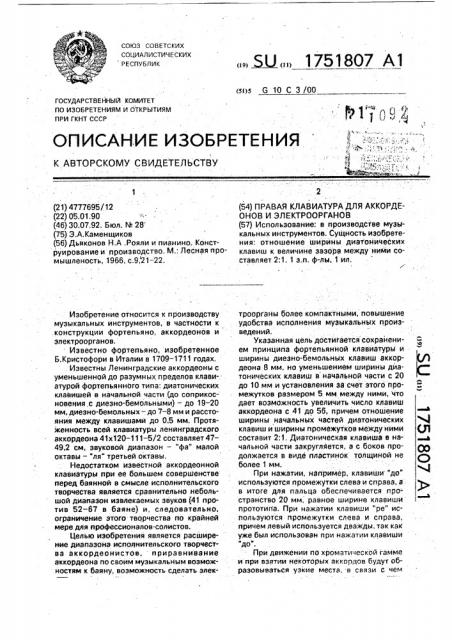

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s G 10 С 3 /00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР г 1 p>i e

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

) L г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4777695/12 (22) 05.01.90

",1, (46) 30.07,92. Бюл. hL 28 (75) Э.А, Каменщиков (56) Дьяконов Н.А,Рояли и пианино. Конструирование и производство. M.: Лесная промышленость, 1966, с.9, 21-22.

Изобретение относится к производству музыкальных инструментов, в частности к .конструкции фортепьяно, аккордеонов и злектроорганов.

Известно фортепьяно, изобретенное

Б.Кристофори в Италии в 1709-1711 годах. . Известны Ленинградские аккордеоны с уменьшенной до разумных пределов клавиатурой фортепьянного типа: диатонических клавишей в начальной части (до соприкосновения с диезно-бемольными) — до 19 — 20 мм, диезно-бемольных — до 7-8 мм и расстояния между клавишами до 0,5 мм, Протяженность всей клавиатуры ленинградского аккордеона 41х120-111-5/2 составляет 4749,2 см, звуковой диапазон — "фа" малой октавы — "ля" третьей октавы, Недостатком известной аккордеонной клавиатуры при ее большем совершенстве перед баянной в смысле исполнительского творчества является сравнительно небольшой диапазон извлекаемых звуков (41 против 52-67 в баяне) и, следовательно, ограничение этого творчества по крайней мере для профессионалов-солистов.

Целью изобретения является расширение диапазона исполнительского творчества аккордеонистов, приравнивание аккордеона по своим музыкальным возможностям к баяну, возможность сделать злек„„. Ж„„1751807 А1

2 (54) ПРАВАЯ КЛАВИАТУРА ДЛЯ АККОРДЕОНОВ И ЭЛЕКТРООРГАНОВ (57) Использование: в производстве музыкальных инструментов. Сущность изобретения; отношение ширины диатонических клавиш к величине зазора между ними составляет 2:1. 1 з.п. ф-лы, 1 ил. троорганы более компактными, повышение удобства исполнения музыкальных произведений.

Указанная цель достигается сохранением принципа фортепьянной клавиатуры и ширины диезно-бемольных клавиш аккордеона 8 мм, но уменьшением ширины диатонических клавиш в начальной части с 20 до 10 мм и установления за счет этого промежутков размером 5 мм между ними, что дает возможность увеличить число клавиш аккордеона с 41 до 56, причем отношение ширины начальных частей диатонических клавиш и ширины промежутков между ними составит 2:1. Диатоническая клавиша в начальной части закругляется, а с боков продолжается в виде пластинок толщиной не более 1 мм.

При нажатии, например, клавиши "до" используются промежутки слева и справа, а в итоге для пальца обеспечивается пространство 20 мм, равное ширине клавиши прототипа. При нажатии клавиши "ре" используются промежутки слева и справа, причем левый используется дважды, так как уже был использован при нажатии клавиши

"до".

При движении по хроматической гамме и при взятии некоторых аккордов будут образовываться узкие места, в связи с чем

1751807

Формула изобретения

Составитель 3.Каменщиков

Техред M.Ìoðãåíòaë Корректор Н.Ревская

Редактор Е,Копча

Заказ 2695 . Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нэб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 потребуется незначительное изменение апг1ликатуры — подача некоторых пальцев вперед или назад., Но все же компактность клавиатуры облегчает работу кисти музыканта.

На чертеже изображена часть клавиатуры ("до-до").

Клавиатура содержит корпус 1, диатонические клавиши 2, диезно-бемольные клавиши 3, промежутки 4 между ними и показан вид диатонической клавиши 5 в ее начальной части сбоку.

Для обеспечения звукового диапазона предлагаемой клавиатуры потребуется изготовление 4-х резонаторов с 168 планками, что вполне помещается внутри правой части корпуса аккордеона и изготовляется уже для 4-голосных аккордеонов. Звуковой диапазон аккордеона (3-голосного) с предлагаемой клавиатурой будет "до" малой октавы — "соль" четвертой октавы. В электроорганах никаких ограничений в смысле звукового обеспечения клавиатуры и количества клавишей не существует.

Благодаря компактности предлагаемой клавиатуры обеспечивается экономия материалов при изготовлении электроорганов, а в аккордеонах облегчается исполнение ак5 кордов и интервалов и в связи с увеличением звукового диапазона аккордеонов при предлагаемой клавиатуре соответственно расширяются возможности исполнительного творчества аккордеонистов.

1. Правая клавиатура для аккордеонов и электроорганов, содержащая установлен15 ные s корпусе с зазором одна относительно другой диатонические и диезо-бемольные клавиши, о тл и ч а ю щ а я с я тем, что, с целью расширения звукового диапазона инструмента при неизменных габаритах, отно20 шение ширины диагностических клавиш к . величине зазора между ними составляет 2:1.

2. Клавиатура по п.1, о т л и ч а ю щ а яс я тем, что ширина диатонических клавиш равна 10 мм, а величина зазора — 5 мм.
