Способ термостатирования высокотемпературных электрорадиоэлементов и устройство для его осуществления

Способ термостатирования высокотемпературных электрорадиоэлементов и устройство для его осуществления

Иллюстрации

Показать все

Реферат



{19} {И}

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕКИЯМ И ОТКРЫТИЯМ

1 (21) 4764395/21 (22) 24,07.89 (46) 30,07.92. Бюл.N.28 (71) Научно-производственное объединение

"Восток" (72) А.В.Рожевецкий и Н,А.Ким (56) Авторское свидетельство СССР

ЬЬ 1526563, кл. Н 05 К 7/20, 1987.

Авторское свидетельство СССР

М 1574158, кл. Н 05 К 7/20. 1988. (54) СПОСОБ ТЕРМОСТАТИРОВАНИЯ ВЫСОКОТЕМПЕРАТУРНЫХ ЭЛЕКТРОРАДИО{юцз Н 05 К 7/20, Н 01 1 23/36

ЭЛЕМЕНТОВ И УСТРОЙСТВО ДЛЯ ЕГО

ОСУЩЕСТВЛЕНИЯ (57 Использование: в радиоэлектронной технике для термостатирования элементов, работающих при высоких температурах.

Способ сводится к тому; что для дополнительного охлаждения внешней поверхности корпуса после возбуждения колебаний хладагента в полости корпуса возбуждают колебания хладагента с его наружной стороны, причем частота колебаний хладагента с наружной стороны корпуса должна

1751868

15

20 быть равна или кратна частоте колебаний хладагента в корпусе, Для изменения количества хладагента меняют амплитуду ег0 колебаний. Устройство для осуществления состоит из корпуса 1 соснованием 2.,Оребренный радиатор 3 с установочной площадкой и термостатируемым элементом 4 размещены внутри корпуса 1. Термочувствительные элементы 5 соединя от радиатор

Изобретение относится к радиоэлектроннойтехникеи предназначенодлятермостатирования элементов, работающих в интервале высоких температур.

Цель изобретения — повышение эффективности термостатирования высокотемпературн ых эл ементов за счет дополнительного охлаждения наружной поверхности корпуса путем принудительного возбуждения колебаний хладагента на внешней поверхности теплообмена корпуса устройства термостатирования.

Способ термостатирования сводится к тому, что для дополнительного охлаждения внешней поверхности корпуса, после возбу>кдения колебаний хладагента в полости корпуса, необходимо возбудить колебания хладагента с внешней стороны корпуса, причем частота этих колебаний должна быть равна или кратна частоте колебаний хладагента в корпусе. Кроме того, для изменения количества хладагента, подаваемого на внешнюю поверхность корпуса, меняется амплитуда колебаний х. адагента.

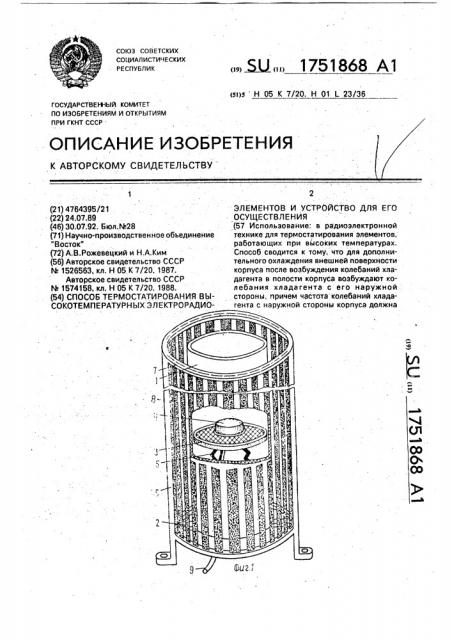

На фиг.1 представлено у тройство термостатирования, общий вид; на фиг,2 — то же, вид сверху; на фиг,3 — то >ке, осевое сечение.

Устройство термостатирования состоит из корпуса 1 с основанием 2, оребренного радиатора 3 с установочной площадкой для термостатируемого элемента 4, размещенных в полости корпуса.устройства и соединенных с основанием корпуса посредством термочувствительных элементов 5, На основании корпуса установлены наружные стойки 6, свободные торцы которых соединены кольцом 7, Упругие элементы 8 своими нижними торцами уста>новлены на основании корпуса, а верхними — на кольце.

Термочувствительный элемент соединен со схемой проводниками 9.

Устройство термостатирования работает следующим образом.

3 с основанием 1. Упругие элементы 8 и наружные стойки 6, установленные на основании 2, соединены между собой кольцом 7.

Собственная резонансная частота упругих элементов 8 равна или кратна собственной резонансной частоте корпуса, причем они установлены с зазором между собой и корпусом для обеспечения их колебаний. 2 з.п.ф-лы, 3 ил.

После включения нагрузки на термостатируемый элемент 4 на нем выделяется тепло, которое через оребренный радиатор 3 передается термочувствительным элементам 5. Термочувствительные элементы подобраны так, что при рабочей температуре термостатируемого элемента 4 их длина соответствует такому положению радиатора 3 относительно корпуса 1, при котором через канал корпуса проходит количество хладагента, необходимое для охлаждения термостатируемого элемента до его рабочей температуры — стационарный режим работы устройства. Максимальные по амплитуде колебания хладагента в корпусе образуются при положении радиатора на высоте 1/4 длины корпуса от основания. Таким образом, термочувствительные элементы изменяют свои линейные размеры в соответствии с температурой термостатируемого элемента и соответственно перемещают

его относительно 1/4 длины корпуса, что соответственно приводит к увеличению или уменьшению амплитуды колебания хладагента в корпусе устройства, т,е. к уменьшению или увеличению дозы хладагента на термостатируемый элемент. Частота колебаний хладагента в полости корпуса устройства равна или кратна собственной резонансной частоте колебаний упругих элементов 8,, Термические колебания, образовавшиеся в зазоре, имеют частоту, равную или кратную частоте колебаний хладагента в корпусе и собственной резонансной частоте элемента 8. Корпус 1, основание 2 корпуса, стойки 6 и кольцо 7 являются проводниками этих колебаний — через них энергия колебаний передается на элементы 8, которые вибрируют с этой же частотой. Последние образуют мощные потоки хладагента, направленные на внешнюю поверхность корпуса, за счет чего корпус интенсивно охлаждается, Уменьшение температуры корпуса обеспечивает большую по величине

1751868 разность температур в зазоре — большую энергию термических колебаний, а следовательно большую по величине амплитуду колебаний в корпусе, при этом термостатируемый элемент обдувается большим по количеству объемом хл ада гента, что позволяет охлаждать более мощные по тепловыделению элементы, Это обеспечивает расширение диапазона и повышение эффективности термостатирования высокотемпературных элементов.

Формула изобретения

1. Способ термостатирования высокотемпературных электрорадиоэлементов, включающий размещение термостатируемого элемента в корпусе, возбуждение автоколебаний хладагента в этом корпусе; дозированную подачу хладагента на термостатируемый элемент. регулирование расхода хладагента в зависимости от рабочей температуры термостатируемого элемента, отличающийся тем, что, с целью повышения эффективности термостатирования высокотемпературных элементов за счет дополнительного регулируемого охлаждения наружной поверхности корпуса устройства термостатирования, после возбуждения колебаний хладагента в корпусе дополнительно возбуждают колебания хладагента с наружной поверхностй корпуса с частотой, равной или кратной частоте колебаний хладагента в корпусе.

2..Способ поп.1, отличающийся тем, что количество хлада гента, подаваемого на наружную поверхность корпуса. регулируют путем соответствующего изменения амплитуды колебаний хладагента при постоянной частоте этих колебаний.

5 3.Устройство для термостатирования высокотемпературных электрорадиоэлементов, содержащее корпус с основанием, термочувствительные элементы, закрепленные одними своими концами на основании

10 корпуса, оребренный радиатор с установочной площадкой для термостатируемого элемента, соединенный с вторыми концами термочувствительных элементов и установленный в корпусе с возможностью продоль15 ного перемещения, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности тер. мостатирования путем дополнительного регулируемого охлаждения наружной поверхности корпуса, основание снабжено

20 установленными на нем одними своими концами стойками, размещенными с внешней стороны корпуса, кольцом. закрепленным на их свободных концах концентрично корпусу, и упругими элементами, закрепленны25 ми одними своими концами на основании, а другими — на кольце.

4, Устройство по п,3, о т л и ч а ю щ е ес я тем, что собственная резонансная частота упругих элементов равна или кратна соб30 ственной резонансной частоте корпуса.

5. Устройство по пп. 3 и 4, о т л и ч а ющ е е с я тем, что упругие элементы установлены с зазором между"собой и корпусом с обеспечением возмо3кности их колебания

35 без касания наружной поверхности корпуса.

1751868
