Реферат



Использование: для хранения сельскохозяйственной продукции. Сущность: холодильно-камерное контейнерное хранилище плодоовощной продукции включает установленные на рельсах приводные тележки с рамами в виде балок и закрепленными на них стеллажами в виде вертикальных рам с каркасом. Стеллажи соединены горизонтальными полками снабжены надстроечными элементами для жесткого крепления Т-образных кровельных козырьков с пазами для герметичной установки укрепленных стеновых и потолочных панелей. Каркас вертикальных рам и балки рам тележек выполнены из двух соединенных друг с другом перфорированных элементов, имеющих в сечении С-образный профиль с отбортовками. Между профилями установлена диафрагма с образованием двух полуканалов для подачи газовой среды. 6 ил.

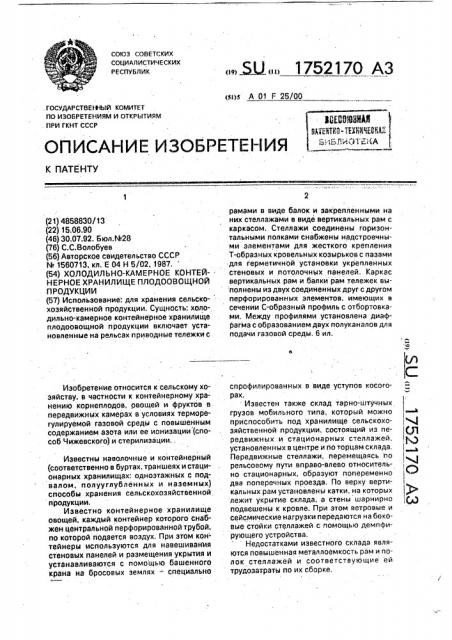

(19) ()1) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

lCECCIOBNAC

ПРИ ГКНТ СССР

ЬЙЯИ-ТЕ) ЯЧВ64 (БВЬ.Г! yl ЖЕс(А

К ПАТЕНТУ рамами в виде балок и закрепленными на (21) 4858830/13 них стеллажами в виде вертикальных рам с (22) 15.06.90 каркасом. Стеллажи соединены горизон(46) 30.07.92. БюлМ28 тальными полками снабжены надстроечны(76) С.С.Волобуев ми элементами для жесткого крепления (56) Авторское свидетельство СССР T-образных кровельных козырьков с пазами

М 1560713, кл. Е 04 Н 5/02, 1987. для герметичной установки укрепленных (54) ХОЛОДИЛЬНО-КАМЕРНОЕ КОНТЕЙ- стеновых и потолочных панелей. Каркас

НЕРНОЕ ХРАНИЛИЩЕ ПЛОДООВОЩНОЙ вертикальных рам и балки рам тележек выПРОДУКЦИИ полнены из двух соединенных друг с другом (57) Использование . для хранения сельско- перфорированных элементов, имеющих в хозяйственной продукции, Сущность: холо- . сечении С-образный профиль с отбортовкадильно-камерное контейнерное хранилище ми, Между профилями установлена диафплодоовощной продукции включает уста- рагма с образованием двух полуканалов для новленные на рельсах приводные тележки с подачи газовой среды. 6 ил.

Изобретение относится к сельскому хозяйству, в частности к контейнерному хранению корнеплодов, овощей и фруктов в передвижных камерах в условиях терморегулируемой газовой среды с повышенным содержанием азота или ее иониэации (способ Чижевского) и стерилизации..

Известны наволочные и контейнерный (соответственно в буртах, траншеях и стационарных хранилищах: одноэтажных с подвалом, полууглубленных и наземных) способы хранения сельскохозяйственной продукции.

Известно контейнерное хранилище овощей, каждый контейнер которого снабжен центральной перфорированной трубой, по которой подается воздух, При этом кон- тейнеры используются для навешивания стеновых панелей и размещения укрытия и устанавливаются с помощью башенного крана на бросовых землях — специально спрофилированных в виде уступов косогорах.

Известен также склад тарно-штучных грузов мобильного типа, который можно приспособить под хранилище сельскохозяйственной продукции, состоящий из пе- (Я редвижных и стационарных стеллажей, установленных в центре и по торцам склада.

Передвижные стеллажи, перемещаясь по рельсовому пути вправо-влево относительно стационарных, образуют попеременно два поперечных проезда, По верху вертикальных рам установлены катки, на которых лежит укрытие склада, а стены шарнирно () подвешены к кровле. При этом ветровые и сейсмические нагрузки передаются на боковые стойки стеллажей с помощью демпфирующего устройства, Недостатками известного склада являются повышенная металлоемкость рам и полок стеллажей и соответствующие ей трудозатраты по их сборке.

Цель изобретения — снижение металлоемкости и упрощение монтажа, Поставленная цель достигается тем, что вместо несущего каркаса стеллажей используют самонесущую способность каркаса контейнеров, составленных в однорядный штабель, установкой на теплоизолированный настил приводной тележки теплоиэолированной полукамеры с одновременным использованием центральных стоек и опорной балки в качестве вентиляционных каналов или газораспределительных каналов.

На фиг.1 изображено холодильно-камерное контейнерное хранилище плодоовощной продукции, вид спереди, Хранилище составлено из разновидностей трех модулей: передви>кных крайнего t и среднего 2 и стационарного центрального 3. Крайний модуль 1 состоит иэ приводной термоиэолированной тележки 4, снабженной противовесом 5 (от опрокидывания), трубчатой стойки 6 с Т-образным укрытием. На тележке 4 жестко закреплена термоиэолированная полукамера, На тележке 7 закреплены две полукамеры, разделанные диафрагмой 8 и снабженные Т-образными укрытиями 9 и 10 и защитным (от затекания атмосферных осадков) козырьком 11. Центральные стойки 12 каркаса, выполненные трубчатыми из двух

С-образных профилей, заканчиваются надстроечными элементами l3 для крепления кровельного укрытия 9, 10.

Одновременно стойки 12 служат для равномерного распределения поступающего газа (аэота и газовой смеси) в камере, для чего их поверхность выполнена перфорированной. Для рециркуляции газа в противоположной (на фиг.5 смежная) полукамере предусмотрена полая перфорированная балка (канал) 14 каркаса тележки 7.

Стыковочная рама 15 выполнена из швеллеров, на которых закреплены герметизирующее устройство 16 и замок 17, Перемещаются подвижные полукамеры по рельсовому пути.1 8, прикрепленному к шпалам 19 с помощью тяговой цепи 20 и захвата

21.

Центральный модуль 3 служит для размещения холодил ьно-нагревател ьных установок 22, привода стеллажей, контрольно-измерительных, электрйческих щитов, щитов автоматизации управления процессами, размещения обслуживающего персонала и др.

Холодильно-камерное хранилище плодоовощной продукции работает следующим образом.

2ь

В исходном состоянии камеры сдвинуты вплотную к центральному модулю 3, Режим загрузки.

Открывется замок 17 (вручную или авто- .. матически), захват 21 переводится (вручную или автоматически) в нижнее положение. включаются цепные приводы 23 (два) и нужная полукамера (одинарная или спаренная) или группа движется вправо или влево от . центрального модуля до упора 24, образует поперечный проезд, куда вьезжает автопогрузчик и укладывает в каждую из полукамер в один ряд контейнер с продукцией. Затем по окончании загрузки полукамеры плотно. сдвигаются, скрепляются замком. Можно начинать стадию охлаждения.

Охлаждение производится газообразным азотом, поступающим с газовой станции, с помощью холодильной установки 22.

Азот, поступающий по трубопроводу 25, подключенному к камере с помощью мобильно-фланцевого соединения 26, вытесняет воздух из камеры через предохранительный клапан, расположенный в полу камеры. После достижения необходимых кондиций газовой среды включается автоматизированный режим хранения продукции.

Конструкция хранилища позволяет применять практически все известные технологии хранения (ионизация, стерилизация, активная вентиляция и т.п.).

Изобретение обеспечивает снижение единовременных капитальных затрат за счет экономии металла за счет исключения полок и стоек (кроме центральной) стеллажа, а также соответственным сокращением сроков металломонтажа, Формула изобретения.

Холодильно-камерное контейнерное хранилище полодоовощной продукции, включающее установленные на рельсах приводные тележки с рамами в виде балок и закрепленными на них стелла>ками в виде вертикальных рам с каркасом. соединенных горизонтальными полками и снабженных надстроечными элементами для жесткого крепления Т-образных кровельных козырьков с пазами для герметичной установки утепленных стеновых и потолочных панелей, о т л и ч а ю щ е с я тем, что, с целью снижения металлооемкости и упрощения монта>ка, каркас вертикальных рам и балки рам тележек выполнены из двух соединенных друг с другом перфорированных элементов меющих в сечении С-образный профиль с отбортовками, и установленной между ними диафрагмой с образованием двух полуканалов для подачи газовой среды.

1752170

А ю ls г gy

11 I

Н @ (! и 11

11 фФ п

4 Ф . м

I( у и. 4 ф I(Ф гг zz

1752170

Фиг,3

1752170

Я

Тгрюизаляция .
