Устройство для очистки

Устройство для очистки

Иллюстрации

Показать все

Реферат



Использование: для очистки газов и жидкостей от примесей. Сущность изобретения: устройство содержит керамический блок, в котором выполнены продольные соты, расположенные по всему поперечному сечению и соединяющие их наклонные поперечные соты, расположенные в шахматном порядке в двух взаимно перпендикулярных плоскостях, перпендикулярных поперечному сечению блока, 4 ил.

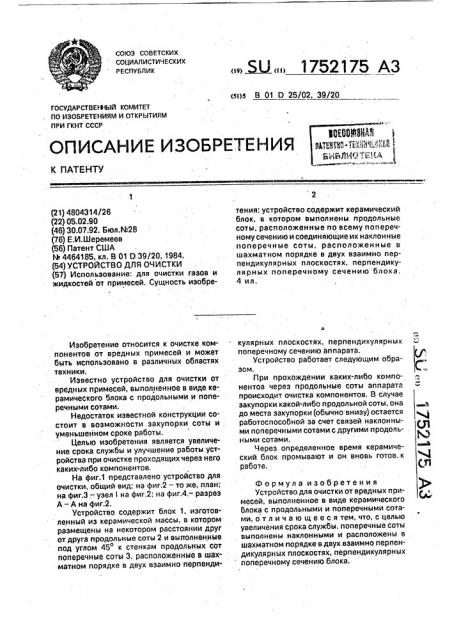

(l9) (ll) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s В 01 0 25/02, 39/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4804314/26 (22) 05,02.90 (46) 30.07.92. БюлЛФ28 (76) Е.И.Ш еремеев (56) Патент США

Ф 4464185, кл. В 01 0 39/20, 1984. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ (57) Использование: для очистки газов и жидкостей от примесей. Сущность изобреИзобретение относится к очистке компонентов от вредных примесей и может быть использовано в различных областях техники.

Известно устройство для очистки от вредных примесей, выполненное в виде керамического блока с продольными и поперечными сотами.

Недостаток известной конструкции состоит в возможности закупорки соты и уменьшенном сроке работы.

Целью изобретения является увеличение срока службы и улучшение работы устройства при очистке проходящих через него каких-либо компонентов.

На фиг.1 представлено устройство для очистки, общий вид; на фиг.2 — то же, план, на фиг.3.— узел I на фиг.2; на фиг.4.— разрез

А — А на фиг.2.

Устройство содержит блок 1, изготовленный из керамической массы, в котором размещены на некотором расстоянии друг от друга продольные соты 2 и выполненные под углом 45 к стенкам продольных сот поперечные соты 3, расположенные в шахматном порядке в двух взаимно перпендитения: устройство содержит керамический блок, в котором выполнены продольные соты, расположенные по всему поперечному сечению и соединяющие их наклонные поперечные соты, расположенные в шахматном порядке в двух взаимно перпендикулярных плоскостях, перпендикулярных поперечному сечению блока, 4 ил, кулярных плоскостях, перпендикулярных поперечному сечению аппарата.

Устройство работает следующим образом.

При прохождении каких-либо компонентов через продольные соты аппарата происходит очистка компонентов. В случае закупорки какой-либо продольной соты, она до места закупорки (обычно внизу) остается работоспособной за счет связей наклонными поперечными сотами с другими продольными сотами.

Через определенное время керамический блок промывают и он вновь готов.к работе.

Формула изобретения

Устройство для очистки от вредных примесей, выполненное в виде керамического блока с продольными и поперечными сотами, о т л и ч а ю щ е е с я тем, что, с целью увеличения срока службы, поперечные соты выполнены наклонными и расположены в шахматном порядке в двух взаимно перпендикулярных плоскостях, перпендикулярных поперечному сечению блока.

1752175

1752 l75

Составитель Е.Шеремеев

Редактор Л.Народная Техред М.Моргентал Корректор А.Осауленко

Заказ 2698 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
