Способ получения композиционных порошков на основе тугоплавких соединений железа с железной связкой
Патент 1752522
Авторы
Классы МПК
Способ получения композиционных порошков на основе тугоплавких соединений железа с железной связкой
Иллюстрации
Реферат
Изобретение заключается в том, что титанмагнетитовый концентрат, борную кислоту и сажу перемешивают в соотношении 3:53, прокаливают на воздухе при 700800°С , засыпают в емкость из карбидизирующегося металла - титановый стакан с толщиной стенок j),3 мм, затем сборку помещают гГграфйтовый тигель и ведут синтез в вакуумной печи при 1400°С в течение 340 мин. После охлаждения стакан вместе с продуктами синтеза извлекают из графитового тигля и размалывают. При синтезе происходит полная карбидизэция материала стакана. Процесс синтеза ведут в течение времени, выбираемого из соотношения т- h /4К D, где h - толщина стенки стакана, мм; К - постоянная, зависящая от выбора пол нот ыкарбидизации стакана и равная 0,4- 0,7; D - коэффициент диффузии углерода в материале стакана. После синтеза проводят измельчение продукта совместно с материалом стакана.2 табл. ч

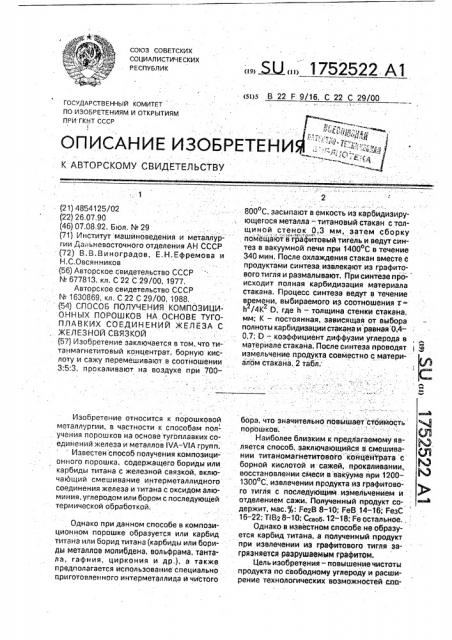

союз соВетских
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (ОПИСАНИЕ ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ I (21) 4854125/02 (22) 26.07,90 (46) 07.08,92. Бюл, ¹ 29 (71) Институт машиноведения и металлургии Дальневосточного отделения AH СССР (72) В,В.Виноградов, Е.Н.Ефремова и
Н.С.Овсянников (56) Авторское свидетельство СССР
¹ 677813, кл. С 22 С 29/00, 1977, Авторское свидетельство СССР № 1630869, кл. С 22 С 29/00, 1988, (54) СПОСОБ ПОЛУЧЕНИЯ КОМПОЗИЦИОННЫХ ПОРОШКОВ НА ОСНОВЕ ТУГОПЛАВКИХ СОЕДИНЕНИЙ ЖЕЛЕЗА С
ЖЕЛЕЗНОЙ СВЯЗКОЙ (57) Изобретение заключается в том, что титанмагнетитовый концентрат, борную кислоту и сажу перемешивают в соотношении
3:5;3, прокаливают на воздухе при 700Изобретение относится к порошковой металлургии. в частности к способам получения порошков на основе тугоплавких соединений железа и металлов IVA VIA групп. Известен способ получения композиционного порошка, содержащего бориды или карбиды титана с железной связкой, включающий смешивание интерметаллидного соединения железа и титана с оксидом алюминия, углеродом или бором с последующей термической обработкой.
Однако при данном способе в композиционном порошке образуется или карбид титана или борид титана (карбиды или бориды металлов молибдена, вольфрама, тантала, гафния, циркония и др.), а также предполагается использование специально приготовлвнного интерметаллида и чистого
„,5U „„1752522 А1 (я)з В 22 F 9/16, С 22 С 29/00
800 С, засыпают в емкость из карбидизирующегося металла — титановый стакан с толщиной стенок 0,3 мм, затем сборку помещают в графйтовый тигель и ведут синтез в вакуумной печи при 1400 С в течение
340 мин. После охлаждения стакан вместе с продуктами синтеза извлекают из графитового тигля и раэмалывают. При синтезе происходит полная карбидизация материала стакана. Процесс синтеза ведут в течение в2оемени, выбираемого из соотношения к=
h /4К О, где h — толщина стенки стакана, 2 мм; К вЂ” постоянная, зависящая от выбора полноты карбидизации стакана и равная 0,40,7; D — коэффициент диффузии углерода в материале стакайа. После синтеза проводят Я измельчение продукта совместно с материалом стакана. 2 табл..
Ф \ бора, что значительно повйшает стоимость порошков. (Л
Наиболее близким к предлагаемому яв- р ляется способ, заключающийся в смешива- у нии титаномагнетитового койцентрата с борной кислотой и сажей, прокаливании„ восстановлении смеси в вакууме при 12001300 С, извлечении продукта иэ графитового тигля с последующим иэмельчением и Ф»" отделением сажи. Полученный продукт содержит. мас.g: Fe2B 8-10; Fea 14-16; РезС
16-22; TIB2 8-10; Ссеое. 12-18; Fe остальное, Однако в известном способе не образуется карбид титана, а полученный продукт при извлечении из графитового тигля загрязняется разрушаемым графитом.
Цель изобретения — повышение чистоты продукта по свободному углероду и расширение технологических возможностей спо1752522 соба путем образования дополнительных тугоплавких соединений.
Поставленная цель достигается тем, что в способе, включающем смешивание титаномагнититового концентрата с борной кислотой и сажей, прокаливание смеси и синтез в графитовом тигле в вакууме с последующим измельчением извлеченного из графитового тигля продукта, смесь перед . синтезом в графитовом тигле помещают в стакан иэ карбидизирующего металла IVA
VIA групп, синтез проводят в течение времени, устанавливаемом из соотношения
4К2о где h — толщина стенки стакана, мм;
К вЂ” постоянная, зависящая от выбора полноты карбидизации стакана и равная
0,4-0,7;
0 — коэффициент диффузии углерода в материале стакана, а измельчение продукта осуществляют совместно с материалом стакана. Металлический стакан карбидиэируется на всю толщину с образованием карбида металла. Внутренний стакан извлекают и вместе с продуктами синтеза размалывают, получая порошок, содержащий, мас. Д: FeB
4 — 14; Fe2B 5 — 14; TIB2 4 — 9; РеэС 9 — 14; Ссвоб
4-6; МеС 12-.54: Fe остальное.
Пример. Берут титаномагнетитовый концентрат, барную кислоту и сажу в соотношении 3;5:3, перемешйвают, прокаливают на воздухе при 700-800 С, засыпают в титановый стакан с толщиной стенок 0,3 мм (масса шихты 10 r, масса стакана 1,3 г) синтез ведут в графитовом тигле в вакуумной печи при 1400 с в течение 340 мин, после охлаждения стакан вместе с продуктами синтеза вынимают иэ графитового тигля и размалывают. Состав полученного порошка и режимы других экспериментов приведены в табл. 1 (npvi толщине стенки 0,3 мм) и табл.2 (при толщине стенки 0,2 мм).
Содержание карбидов титана, вольфрама в композиционном порошке зависит от соотношения масс металлического стакана и шихты, но более важна полная карбидизация материала стакана, зависящая от температуры и длительности процесса, Иэ результатов, представленных в табл.1 и 2 видно, что полная карбидивация стаканов происходит: титанового — за 135 мин при
1300 С при толщине стенки 0,3 мм и при
1400 С за 72 мин; вольфрамового — эа 184 минуты при 1400 С при толщине стенки 0,02 мм и эа 50 мин при 1500 С. Уменьшение температуры или длительности процесса ведет к неполной карбидизации стаканов и увеличению содержания свободного углешения температур, длительности процессов синтеза и толщины стенок стакана позволяют получить полное восстановление титаномагнетитовolo концентрата и карбидизацию металлических стаканов.
Полученные композиционные порошки найдут применение для лазерного легирования, плазменного напыления и в качестве
20 дисперсных упрочняющих добавок в износостойкие материалы
Формула изобретения
Способ получения композиционных по- рошков на основе тугоплавких соединений железа с железной связкой, включающий смешивание титанмагнетитового концентрата с борной кислотой и сажей, прокалива-. ние смеси, размещение ее в графитовом
30 тигле, синтез в вакууме, извлечение полученного продукта из тигля и иэмельчение, отличающийся тем, что, с целью повышения чистоты продукта по свободному углероду и расширение технологических возможностей способа путем образования
35 дополнительных тугоплавких соединений,перед размещением смеси в графитовом тигле ее помещают в стакан из карбидизирующего металла IVA-VIA групп, синтез
40 проводят в течение времени, устанавливаемом из соотношения:
h2
4 К2 С
45 где h — толщина стенки стакана, мм;
К вЂ” постоянная, зависящая от выбора полноты карбидизации стакана и равная
0,4-0,7;
Π— коэффициент диффузии углерода в
50 мэтериэле стэкэнэ а измельчение продукта проводят совместно с материалом емкости.
10 рода.
Таким образом, выбранные в примерах
2-4 и 7 — 9 табл. 1 и 2-4 и 7 — 9 табл.2 соотно1752522
