Контейнер для переноски стеклянных бутылей

Контейнер для переноски стеклянных бутылей

Иллюстрации

Показать все

Реферат



Использование: медицина, химические производства. Сущность изобретения: контейнер содержит основание, закрепленные на нем стойки, регулируемый хомут Стойки установлены на основании крестообразно одна относительно другой Опорная часть стойки изогнута по дуге. Верхние концы стоек соединены полукольцом На одной из стоек размещена цилиндрическая направляющая втулка. Хомут выполнен в виде кольца, закрепленного на стержне по оси симметрии контейнера с возможностью вертикального перемещения во втулке Стойки снабжены амортизирующими прокладками . 1 з.п. ф-лы, 2 ил

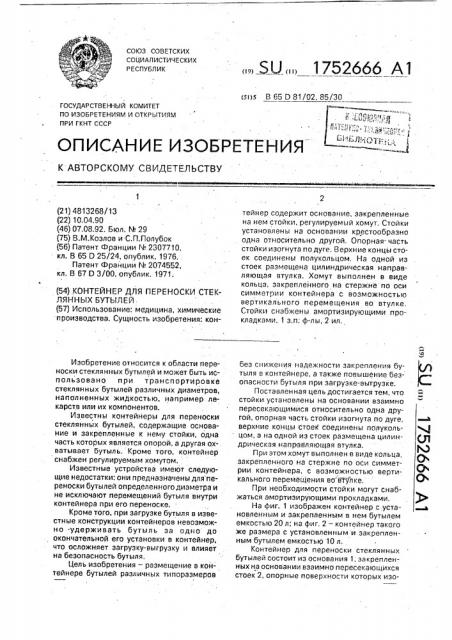

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4813268/13 (22) 10,04.90 (46) 07.08.92. Бюл. N 29 (75) В.М,Козлов и С.П.Полубак (56) Патент Франции ¹ 2307710, кл. В 65 D 25/24, опублик. 1976..

Патент Франции № 2074552, кл. В 67 0 3/00, опублик, 1971; (54).КОНТЕЙНЕР ДЛЯ ПЕРЕНОСКИ СТЕКЛЯННЫХ БУТЫЛЕЙ (57) Использование: медицина, химические производства. Сущность изобретения: конИзобретение относится к области переноски стеклянных бутылей и может быть использоBàно ilри транспортировке стеклянных бутылей различных диаметров, наполненных жидкостью, например лекарств или их компонентов.

Известны контейнеры для переноски стеклянных бутылей, содержащие основание и закрепленные к нему стойки, одна часть которых является опорой, а другая охватывает бутыль. Кроме того, контейнер снабжен регулируемым хомутом.

Известные устройства имеют следующие недостатки: они предназначены для переноски бутылей определенного диаметра и не исключают перемещений бутыля внутри контейнера при его переноске.

Кроме того, при загрузке бутыля в известные конструкции контейнеров невозможно удерживать бутыль за одно до окончательной его установки в контейнер, что осложняет загрузку-выгрузку и влияет на безопасность бутыля, Цель изобретения — размещение в контейнере бутылей различных типоразмеров,,5Ц,, 1752666А1 тейнер содержит основание, закрепленные на нем стойки, регулируемый хомут. Стойки установлены на основании крестообразна одна относительна другой, Опорная часть стойки изогнута по дуге, Верхние концы cTQе соединены полукольцом, На одной из стоек размещена цилиндрическая направляющая втулка. Хомут выполнен в виде кольца, закрепленного на стержне по оси симметрии контейнера с возможностью вертикального перемещения во втулке.

Стойки снабжены амортизирующими прокладками. 1 з.п; ф-лы, 2 ил. без снижения надежности закрепления бутыля в контейнере, а также повышение безопасности бутыля при загрузке-вытрузке.

Поставленная цель достигается тем, что стойки. установлены на основании взаимно пересекающимися относительно одна другой, опорная часть стойки изогнута по дуге, верхние концы стоек соединены полукольцом, а на одной из стоек размещена цилиндрическая направляющая втулка.

При этом хомут выполнен в виде кольца, закрепленного на стержне по оси симметрии контейнера, с возможностью вертикального перемещения во веялке, При необходимости стойки могут снабжаться амортизирующими прокладками.

На фиг. 1 изображен контейнер с установленным и закрепленным в нем бутылем емкостью 20 л; на фиг, 2 — контейнер такого же размера с установленным и закрепленным бутылем емкостью 10 л.

Контейнер для переноски стеклянных бутылей состоит иэ основания 1, закрепленных на основании взаимно пересекающихся стоек 2, опорные поверхности которых изо1752666

Egm гнуты по дуге и снабжены амортизационными прокладками 3, а также полукольца 4, соединяющего стойки и снабженного ручками 5, причем на одной из стоек размещена цилиндрическая направляющая втулка 6 со вставленным в нее стержнем 7 и прикрепленным к нему хомутом 8, выполненным в виде полукольца.

Контейнер используется следующим образом, Г1еред загрузкой бутыля контейнер устанавливается на землю (пол) основанием 1, после чего бутыль, удерживаемый за дно и горлышко, устанавливается на опорные поверхности стоек 2, надежно фиксирующие дно бутыля от горизонтального перемещения. При этом амортизирующая прокладка

3 предохраняет бутыль от разрушения и увеличивает коэффициент трения, препятствуя перемещению бутыля относительно контейнера, а полукольцо 4, соединяющее стойки, позволяет установить дно бутыля на опорные поверхности стоек 2, не выпуская из рук дно бутыля.

Горлышко бутыля фиксируется от перемещений хомутом 8, закрепленным на стержне 7, вертикально перемещающемся во втулке 6.

При переноске контейнера он удерживается за ручки 5.

Применение контейнера позволит надежно закреплять и переносить в нем буты5 ли различных типоразмеров, например емкостью 10, 20 л, повысит безопасность бутылей при загрузке-выгрузке их в контейнер.

Формула изобретения

10 1. Контейнер для переноски стеклянных бутылей, содержащий основание и закрепленные на нем стойки, одна часть которых является опорой, а другая охватывает бутыль, регулируемый хомут, о т л и ч а ю щ и15 и с я тем, что, с целью размещения бутылей различных типоразмеров и повышения безопасности бутыия при его,загрузке-выгрузке стойки установлены на основании с пересечением относительно одна другой, 20 опорная часть стойки изогнута по дуге, верхние концы стоек соединены полукольцом, на одной из стоек размещена цилиндрическая направляющая втулка, хомут выполнен в виде кольца, закрепленного.на стержне по

25 оси симметрии контейнера с возможностью вертикально го перемещения во втулке.

2, Контейнер по и. 1, о т л и ч а ю щ ийс я тем, что стойки снабжены амортизирующими прокладками.

1752666

Составитель В.Козлов

Редактор В.Бугренкова Техред M.Ìoðãåíòàë Корректор И.Муска

Заказ 2729 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CCCf

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
