Указатель длины вытравленного грузового каната грузоподъемного средства

Указатель длины вытравленного грузового каната грузоподъемного средства

Иллюстрации

Показать все

Реферат



Использование: для повышения точности определения вытравленного грузового каната грузоподъемного средства, преимущественно стрелового крана. Сущность изобретения: указатель содержит огибаемый грузовым канатом 3 ведущий блок 1, установленный на Г-образном рычаге 11м соединенный с чувствительным элементом датчика, связанного с измерительным прибором . Г-образный рычаг соединен со штангой 10, размещенной в направляющих 6, с которыми жестко соединена тяга 5, установленная в дополнительных направляющих 7 с возможностью возвратно-поступательного перемещения в плоскости качания стрелы 8. При перемещении стрелы движения через жестко соединенные с ней дополнительные направляющие 7, тягу 5, направляющие 6, штангу 10 и рычаг 11 передаются на блок 1, который воздействует на датчик, бил. 10 С 1 (Я ю VI N3

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 66 С 13/46

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР I и

» Ф

»»

1 фН д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1557077 (21) 4852797/11 (22) 19.07.90 (46) 07.08.92. Бюл. М 29 (71) Всесоюзный научно-исследовательский институт по монтажным и специальным строительным работам (72) M.М.Левин и В.М.Аляутдинов (56) Авторское свидетельство СССР

М 1557077, кл. В 66 С 13/46, 1987. (54) УКАЗАТЕЛЬ ДЛИНЫ ВЫТРАВЛЕННОГО. ГРУЗОВОГО KAHATA ГРУЗОПОДЬЕМНОГО СРЕДСТВА (57) Использование: для повышения точности определения вытравленного грузового каната грузоподъемного средства, преимущественно стрелового крана. Сущность изо.. Ж» 1752714 А2 бретения: указатель содержит огибаемый грузовым канатом 3 ведущий блок 1, установленный на Г-образном рычаге 11 и соединенный с чувствительным элементом датчика, связанного с измерительным прибором. Г-образный рычаг соединен со штангой 10, размещенной в направляющих 6, с которыми жестко соединена тяга 5, установленная в дополнительных направляющих 7 с возможностью возвратно- поступательного перемещения в плоскости качания стрелы 8. При перемещении стрелы движения через жестко соединенные с ней дополнительные направляющие 7, тягу 5, направляющие 6, штангу 10 и рычаг 11 передаются на блок 1, который воздействует на датчик.

6 ил.

1752714

Изобретение относится к области подьемно-транспортного оборудования, а именно к указателям длины вытравленного грузового каната груэоподъемных средств и является усовершенствованием изобретения по авт;св. М 1557077, Известен указатель длины вытравленного грузового каната грузоподьемного средства, содержащий расположенный на оси блок; огибаемый грузовым канатом и соединенный с чувствительным элементом датчика числа оборотов, связанного с измерительным прибором, а также Г-образный рычаг; шарнирно соединенный в своей средней части с осью; штанги, шарнирно соединенные с рычагом в его нижней части; прижимные ролики, сопряженные с грузовым канатом, установленные соответственно в верхней части рычага и на одной из штанг, подпружиненной относительно последнего, каток, смонтированный на конце другой штанги, и направляющие, pBcAolloженные в плане перпендикулярно грузовому канату, при этом блок жестко закреплен на оси, Недостатком известного указателя является то; что при использовании его на грузоподьемном средстве; например, на стреловом кране, точность измерения относительно мала.

Это вытекает иэ того. что направляющие не связаны со стрелой.

При изменении положения последней (подъем или опускание) длина отрезка грузового каната между блоком и оголовком стрелы (уменьшается или увеличивается).

Однако указатель не отражает эти изменения, так как в данной ситуации блок относительно каната неподвижен. Величина указанного изменения зависит от величины расстояния между нижним концом грузового каната и местом соединения стрелы с основанием, Целью изобретения является повышеНИЕ ТОЧНОСТИ.

Поставленная цель достигается тем, что указатель длины вытравленного грузового каната груэоподъемного средства снабжен дополнительной направляющей и тягой, одним концом размещенной в этой направляющей с возможностью возвратнопоступательного перемещения в плоскости качания стрелы, а другим жестко соединенной с основной направляющей.

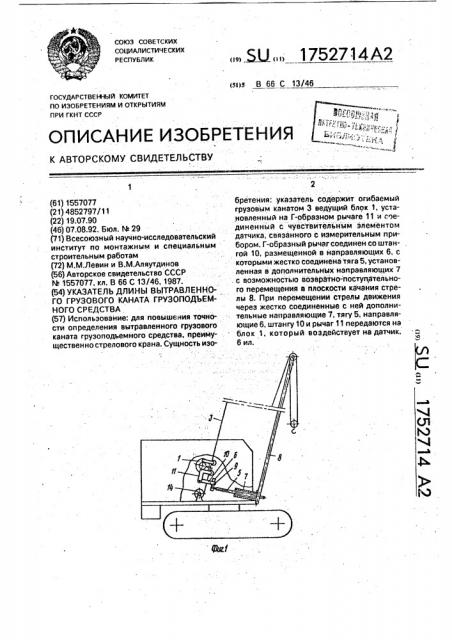

На фиг.1 изображен указатель с макси5 мальным подьемом стрелы, общий вид; на фиг.2 — то же, с подъемом стрелы, близким к минимальному; на фиг.3 — вид А на фиг.2; на фиг.4 — узел I на фиг.2; на фиг.5 — вид Б на фиг,2; на фиг.б — разрез В-В на фиг.3.

10 Указатель содержит ведущий блок 1, жестко установленный на оси 2 и огибаемый грузовым канатом 3. Ведущий блок 1 соединен с чувствительным элементом датчика 4 числа оборотов, связанным с иэмеритель15 ным прибором (не йоказано).

Тяга 5 одним концом жестко соединена с направляющей 6, а другой ее конец размещен в дополнительных направляющих 7 с возможностью возвратно-поступательного

20 перемещения в плоскости качания стрелы 8, В направляющей 6 размещен каток 9, смонтированный на штанге 10, шарнирно соединенной с Г-образным рычагом 11 несущим на оси 2 ведущий блок 1.

25 В целях исключения соскальзывания каната 3 с ведущего блока 1 на рычаге 11 и подпружиненной штанге 12 смонтированы прижимные ролики 13, сопряженные с грузовым канатом 3 грузового барабана 14.

30 Указатель работает следующим образом.

При перемещении стрелы 8 (подьем или опускание) синхронно с ней при помощи тяги 5 перемещается направляющая 6. При

35 этом через каток 9 штангу 10 и рычаг 11 движение передается на блок 1, который воздействует на датчик 4, изменяя числовое значение длины выбранного каната.

Формула изобретения

Указатель длины вытравленного грузоеого каната грузоподъемного средства по авт.св. М 1557077, отличающийся тем, что, с целью повышения точности работы, 45 он снабжен дополнительными направляющими для закрепления на стреле и тягой, одним концом размещенной в указанных направляющих с возможностью возвратно- . поступательного перемещения в плоскости

50 качания стрелы, а другим жестко соединенной с основной направляющей.
