Способ уплотнения несвязанных грунтов, преимущественно заиленных рыборазводных водоемов, взрывом

Способ уплотнения несвязанных грунтов, преимущественно заиленных рыборазводных водоемов, взрывом

Иллюстрации

Показать все

Реферат



Сущность изобретения: между рядами скважинных зарядов вдоль продольных бортов водоема дополнительно размещают шнуровые заряды. Крайние шнуровые заряды отстоят от бортов водоема на расстоянии 10-12 радиусов заряда. Длину скважинных зарядов выполняют равной толщине слоя ила. Затем взрывают скважинные заряды с опережением по отношению к шнуровым зарядам. 2 ил.

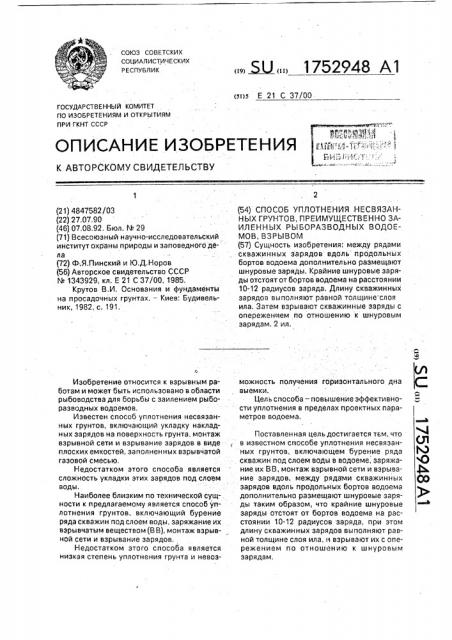

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 E 21 С 37/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4847582/03 (22) 27.07,90 (46) 07,08,92. Бюл. ¹ 29 (71) Всесоюзный научно-исследовательский институт охраны природы и заповедного дЕла (72) Ф;Я Пинский и Ю.Д,Норов (56) Авторское свидетельство СССР

¹ 1343929, кл. Е 21 С 37/00, 1985.

Крутов B.È, Основания и фундаменты на просадочных грунтах. — Киев: Будивельник, 1982, с. 191.

r, Изобретение относится к взрывным работам и может быть использовано в области рыбоводства для борьбы с заилением рыборазводных водоемов.

Известен способ уплотнения несвязанных грунтов, включающий укладку накладных зарядов на поверхность грунта, монтаж взрывной сети и взрывание зарядов в виде плоских емкостей, заполненных взрывчатой газовой смесью, Недостатком этого способа является сложность укладки этих зарядов под слоем воды.

Наиболее близким по технической сущности к предлагаемому является способ уплотнения грунтов. включающий бурение ряда скважин под слоем воды, заряжание их взрывчатым веществом (В В), монтаж взрывной сети и взрывание зарядов.

Недостатком этого способа является низкая степень уплотнения грунта и невоз. Ж 1752948 А1 (54) СПОСОБ УПЛОТНЕНИЯ НЕСВЯЗАННЫХ ГРУНТОВ, ПРЕИМУЩЕСТВЕННО ЗАИЛЕННЫХ РЫБОРАЗВОДНЫХ ВОДОЕМОВ, ВЗРЫВОМ (57) Сущность изобретения: между рядами скважинных зарядов вдоль продольных бортов водоема дополнительно размещают шнуровые заряды. Крайние шнуровые заряды отстоят от бортов водоема на расстоянии

10-12 радиусов заряда. Длину скважинных зарядов выполняют равной толщине слоя ила. Затем взрывают скважинные заряды с опережением по отношению к шнуровым зарядам. 2 ил, 1 можность получения горизонтального дна выемки.

Цель способа — повышение эффективности уплотнения в пределах проектных параметров водоема.

Поставленная цель достигается тем, что в известном способе уплотнения несвязанных грунтов, включающем бурение ряда скважин под слоем воды в водоеме, заряжание их ВВ, монтаж взрывной сети и взрывание зарядов, между рядами скважинных зарядов вдоль продольных бортов водоема дополнительно размещают шнуровые заряды таким образом, что крайние шнуровые заряды отстоят от бортов водоема на расстоянии 10-12 радиусов заряда, при этом длину скважинных зарядов выполняют равной толщине слоя ила, и взрывают их с опережением по отношению к шнуровым зарядам, 1752948

На фиг,1 изображена схема расположения зарядов, план; на фиг,2 — разрез А-А на фиг.1.

Способ реализуют следующим образом, Размеры уплотняемого участка водоема.

30х50 м. Глубина участка водоема у плотины равна 1,3 м. На расстоянии 1 м друг от друга бурят ряды скважин 1, до минерального дна водоема заряжают их взрывчатым веществом на высоту, равную толщине ила 2, Посередине между рядами скважин и на расстоянии,. равном 0,44 м от продольных бортов 3 водоема, размещают шнуровые за ряды 4. Монтируют взрывную сеть и взрывают сначала скважинные заряды и потом через 1,5 10 с взрывают шнуровые заряды.

При взрыве скважинных зарядов происходит разрушение существующей структуры грунта и его дополнительное уплотнение, но дно водоема получается с впадинами.,Цополнительные шнуровые заряды, взорванные через 1,5 .10 с выполаживают дно водоема и дополнительно укрепляют борта его.

При уплотнении подводными взрывами заряды ВВ взрываются в водной среде.

Слой воды, расположенный ниже зарядов

ВВ, выполняет роль распределительного и обеспечивает равномерную подачу взрывного воздействия на грунт. Столб ВВ, находящийся выше ВВ, служит для гашения энергии взрыва, направлвнной вверх.

5, Расположение крайних шнуровых зарядов на расстоянии 10-12 радиусов заряда от продольных бортов водоема является оптимальным, так как при этом достигается достаточная степень уплотнения бортов

10 водоема и параметры его удовлетворяют проектным.

Формула изобретения

Способ уплотнения несвязанных грун- .

15 тов, преимущественно заиленных рыборазводных водоемов, взрывом, включающий бурение ряда скважин, заряжение их взрывчатым веществом, монтаж взрывной сети и взрывание зарядов, отличающийся

20 тем, что, с целью повышения эффективности уплотнения в пределах проектных параметров водоема, между рядами скважинных зарядов ."-.,доль продольных бортов водоема дополнительно размещают шнуровые заря25 ды, при этом крайние шнуровые заряды отстоят от бортов водоема на расстоянии

10-12 радиусов заряда, а длину скважинных зарядов выполняют равной толщине слоя ила, и взрывают их с опережением по отно30 шению к шчуровым зарядам, 1752948

Составитель Н.Кононова

Техред M,Mîðãåíòàë Корректор Н.Слободяник

Редактор Н.Яцола

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2743 Тираж . . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
