Реферат



Изобретение позволяет увеличить КПД установки путем более полного преобразования кинетической энергии ветрового потока . На опоре 1 с возможностью поворота установлен воздухоприемник 2 с расположенной соосно последнему обечайкой с образованием каналов, сообщенных камерой 8, выполненной в виде полутора или полусферы и сообщенной с исполнительным механизмом 3. При таком выполнении ветроэнергетической установки возможно достижение непосредственного использования давления от преобразования кинетической энергии ветрового потока в пневмоприводных энергопотребителях. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (54>5 F 03 0 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4632903/06 (22) 09.01.89 (46) 07.08,92, Бюл. ¹ 29 (71) Новочеркасский инженерно-мелиоративный институт им, А.К.Кортунова (72) Н.В.Лисовский и Г.M.Äçþáý (53) 621 (088.8) (56) 1 Заявка Франции N. 2379709, кл, F 03 D 3/00, 1979.

2. Заявка Франции N. 2491557, кл. F 03 0 3/02, опублик. 1982, (54) ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА. Ы«1753017 А1

2 (57) Изобретение позволяет увеличить КПД установки путем более полного преобразования кинетической энергии ветрового потока. На опоре 1 с возможностью поворота установлен воэдухоприемник 2 с расположенной соосно последнему обечайкой с образованием каналов, сообщенных камерой

8, выполненной в виде полутора или полусферы и сообщенной с исполнительным механизмом 3. При таком выполнении ветроэнергетической установки возможно достижение непосредственного использования давления от преобразования кинетической энергии ветрового потока в пневмоприводных энергопотребителях. 2 ил, 1753017 ф/Г 2

Составитель В.Игнатьев

Техред М,Моргентал Корректор М,Максимишинец

Редактор Л,Волкова

Заказ 2746 Тираж Подписное

В ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

ВНИИ

113035, Москва, Ж-35, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к ветроэнергетическим средствам, используемым для энергоснабжения малоэнергоемких процессов, например водоподьема в сельхозводоснабжении. 5

Известна ветроэнергетическая установка, содержащая ветроприемник, установленный на опоре с возможностью самоориентирования по ветру (1).

Недостатком такой установки является 10 неполное преобразование кийетической энергии ветрового потока, Известна ветроэнергетическая установка, содержащая ус гановленное на вертикальной полой опоре с возможностью 15 самоориентирования нз ветер воздухозаборное сопло, в котором размещен турбогенератор (2), Однако, в известной ветроэнергетической установке затруднено непосредствен- 20 ное использование давления от преобразования кинетической энергии ветрового потока в пневмоприводных энергопотребителях, Цель изобретения — увеличение КПД, 25

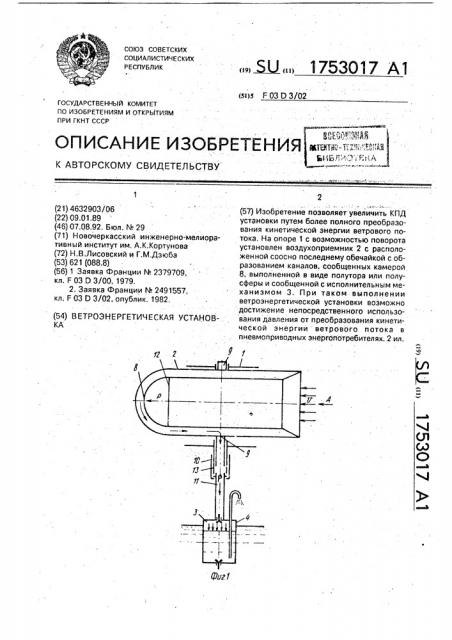

На фиг.1 схематично изображена ветроэнергетическая установка; на фиг.2 — вид А на фиг.1, Ветроэнергетическая установка содержит установленный на опоре 1 воздухопри- 30 емник 2 и исполнительный механизм 3, размещенный в корпусе 4, Установка снабжена обечайкой 5, установленной соосно воздухоприемнику с образованием каналов

6 и 7, сообщенных камерой 8, выполненной 35 в виде полутора или полусферы и сообщенной с исполнительным механизмом 3. Кроме этого, установка содержит опорные цапфы 9, соединительную уплотняющую муфту

10, канал 11 передачи давления, перегородку 12 обечайки, подвижное соединение 13.

Установка работает следующим образом.

Ветровой воздушный поток, движущийся по направлению к установке, поворачивая воздухоприемник 2 совместно с обечайкой 5 на цапфах 9 в опоре 1, ориентирует его вдоль потока, Ветровой воздушный поток, поступая в воздухоприемник 2, разделяется перегородкой 12 на две части и движется параллельно друг другу по каналам 6 и 7. В конце перегородки 12 оба потока изменяют параллельное движение и устремляются навстречу друг другу вдоль полусферической поверхности камеры 8.

При этом скорости двух одинаковых встречных потоков создают давление, которое через отверстие иэ камеры 8, подвижное соединение 13 и канал 11 передачи давления передается на исполнительный механизм 3 и приводит его в действие.

Формула изобретения

Ветроэнергетическая установка, содержащая установленный на опоре воздухоприемник и исполнительный механизм, размещенный в корпусе, о т л и ч а ю щ а яс я тем, что, с целью увеличения КПД, она снабжена обечайкой, установленной соосно воздухоприемнику с образованием каналов, сообщенных камерой, выполненной в виде полутора или полусферы и сообщенной с исполнительным механизмом,
