Устройство для соединения гибких шлангов

Устройство для соединения гибких шлангов

Иллюстрации

Показать все

Реферат



Сущность изобретения: муфты выполнены составной из полуцилиндрических элементов с продольными прорезями. Элементы установлены коаксиально друг в друге с возможностью осевого смещения и жестко соединены с втулкой крепежными элементами. Крепежные элементы пропущены сквозь прорези, ширина к-рых меньше диаметра стоек крепежных элементов. 3 ил.

ФФ Ф4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РГСПУБЛИК (я)5 F 16 L 33/00

ГОСУДЛР СТБ Е ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

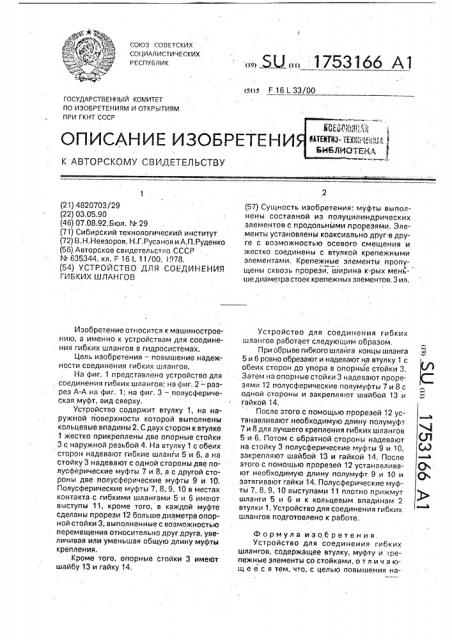

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4820703/29 (22) 03,05.90 (46) 07,08.92,Бюл. ЬЬ 29 (71) Сибирский технологический институт (72) В.Н.Невзоров, Н,Г. Русанов и А.П.Руденко (56) Авторское свидетельство СССР

N 635344, кл. F 16 1 11/00, l 978, (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

ГИБКИХ ШЛАНГОВ

Изобретение относится к машиностроению, а именно к устройствам для соединения гибких шлангов в гидросистемах.

Цель изобретения — повышение надежности соединения гибких шлангов.

На фиг. 1 представлено устройство для . соединения гибких шлангов; на фиг. 2 — разрез А-А на фиг. 1; нэ фиг. 3 — полусферическая муфт, вид сверху;

Устройство содержит втулку 1, на наружной поверхности которой выполнены кольцевые впадины 2. С двух сторон к втулке

1 жестко прикреплены две опорные стойки

3 с наружной резьбой 4, На втулку 1 с обеих сторон надевают гибкие шланги 5 и 6, а на стойку 3 надевают с одной стороны две полусферические муфты 7 и 8, а с другой стороны две полусферические муфты 9 и 10.

Полусферические муфты 7, 8, 9, 10 в местах контакта с гибкими шлангами 5 и 6 имеют выступы 11, кроме того, в каждой муфте сделаны прорези 1 2 больше диаметра опорной стойки 3, выполненные с воэможностью перемещения относительно друг друга, увеличивая или уменьшая общую длину муфты крепления.

Кроме того, опорные стойки 3 имеют шайбу 13 и гайку 14, „„. Ж „„1753166 А1 (57) Сущность изобретения: муфты выполнены составной иэ полуцилиндрических элементов с продольными прорезями. Элементы установлены коаксиально друг.в друге с воэможностью осевого смещения и жестко соединены с втулкой крепежными элементами. Крепежные элементы пропущены сквозь прорези, ширина к-рых меньше диаметра стоек крепежных элементов. 3 ил, Устройство для соединения гибких шлангов работает следующим образом.

При обрыве гибкого шланга концы шланга

5 и 6 ровно обрезают и надевают на втулку 1 с

l обеих сторон до упора в опорные стойки 3, Затем на опорные стойки 3 надевают прорезями 12 полусферические полумуфты 7 и 8 с одной стороны и закрепляют шайбой 13 и гайкой 14.

После этого с помощью прорезей 12 устанавливают необходимую длину полумуфт

7 и 8 для лучшего крепления гибких шлангов

5 и 6. Потом с обратной стороны надевают на стойку 3 полусферические муфты 9 и 10, закрепляют шайбой 13 и гайкой 14, После этого с помощью прорезей 12 устанавливают необходимую длину полумуфт 9 и 10 и затягивают гайки 14, Полусферические муфты 7, 8, 9, 10 выступами 11 плотно прижмут шланги 5 и 6 и к кольцевым впадинам 2 втулки 1. Устройство для соединения гибких шлангов подготовлено к работе, Формула изобретения.

Устройство для соединения гибких шлангов, содержащее втулку, муфту и <репежные Элементы со стойками, о т л и ч а ющ е е с я тем, что, с целью повышения на. 1753166

Фа21

Составитель В Невзоров

Редактор С.Патрушева Техред M.Ìîðãåíòàë Корректор Л.Палий

Заказ 2753 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 дежности и расширения функциональных возможностей, муфта выполнена составной из полуцилиндрических элементов с продольными прорезями, установленных коаксиально друг в друге с возможностью осевого смещения и жестко соединенных с втулкой посредством крепежных элементов, пропущенных сквозь упомянутые прорези, ширина которых меньше диаметра

5 стоек крепежных элементов.
