Реферат



Устройство содержит контейнер, заполненный аккумулирующей массой, изменяющей свое агрегатное состояние при нагревании. Устройство выгодно отличается от аналогичных установок стабильностью теплового потока в обогреваемое помещение в период зарядки и разрядки. Ввиду отсутствия избыточных давлений корпус контейнера может изготавливаться из пластмасс , что снижает металлоемкость и ведет к уменьшению капитальных вложений. Устройство отличается высокой электробезопасностью и может быть рекомендовано для использования в широких масштабах. 2 ил.

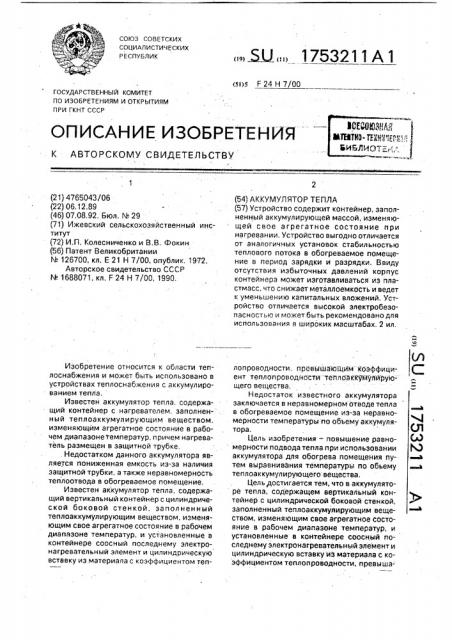

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,, ЯЛЦ, 1753211 А1

s F 24 Н 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4765043/06 (22) 06,12.89 (46) 07,08.92. Бюл. N . 29 (71) Ижевский сельскохозяйственный институт (72) И.П. Колесниченко и В.В. Фокин (56) Патент Великобритании

hL 112266770000, кл. Е 21 Н 7/00, опублик. 1972.

Авторское свидетельство СССР

N 1688071, кл. F 24 Н 7/00, 1990.

Изобретение относится к области теплоснабжения и может быть использовано в устройствах теплоснабжения с аккумулированием тепла.

Известен аккумулятор тепла, содержащий контейнер с нагревателем, заполненный теплоаккумулирующим веществом, изменяющим агрегатное состояние в рабочем диапазонетемператур, причем нагреватель размещен в защитной трубке. . Недостатком данного аккумулятора является пониженная емкость из-за наличия защитной трубки, а также неравномерность теплоотвода в обогреваемое помещение, Известен аккумулятор тепла, содержащий вертикальный контейнер с цилиндрической боковой стенкой, заполненный теплоаккумулирующим веществом, изменяющим свое агрегатное состояние в рабочем диапазоне температур, и установленные в контейнере соосный последнему электронагревательный элемент и цилиндрическую вставку из материала с коэффициентом теп(54) АККУМУЛЯТОР ТЕПЛА (57) Устройство содержит контейнер, заполненный аккумулирующей массой, изменяющей свое агрегатное состояние при нагревании. Устройство выгодно отличается от аналогиччых установок стабильностью теплового потока в обогреваемое помещение в период зарядки и разрядки. Ввиду отсутствия избыточных давлений корпус контейнера может изготавливаться из пластмасс, что снижает металлоемкость и ведет к уменьшению капитальных вложений, Устройство отличается высокой электробезопасностью и может быть рекомендовано для использования в широких масштабах, 2 ил. лопроводности, превышающим- коэффициент теплопроводности теплоаккуму«лйрующего вещества.

Недостаток известного аккумулятора заключается в неравномерноМ отводе тепла в обогреваемое помещение из-за неравномерности температуры по объему аккумуляторэ.

Цель изобретения — повышение равномерности подвода тепла при использовании аккумулятора для обогрева помещения путем выравнивания температуры по обьему теплоаккумулирующего вещества.

Цель, достигается тем, что в аккумуляторе тепла, содержащем вертикальный контейнер с цилиндрической боковой стенкой, заполненный теплоаккумулирующим веществом, изменяющим свое агрегатное состояние в рабочем диапазоне температур, и установленные в контейнере соосный последнему электронагревательный элемент и цилиндрическую вставку из материала с коэффициентом теплопроводности, превыша1753211 ющим коэффициент теплопроводности теплоаккумулирующего вещества, вставка погружена в теплоаккумулирующее вещество и выполнена в виде полосы с центральным и концевыми участками, первый из которых имеет форму спирали, а последние размещены соответственно в зонах боковой стенки контейнера и электронагревательного элемента с его охватом.

На фиг. 1 показан аккумулятор, продольный разрез; на фиг, 2 — разрез А — А на фиг. 1.

Аккумулятор тепла содержит вертикальный контейнер 1 с цилиндрической бокОвой стенкой 2, заполненный теплоаккумулирующим веществом 3, изменяющим свое агрегатное состояние в рабочем диапазоне температур . В контейнере 1 установлены соосный последнему электронагревательный элемент 4 и цилиндрическая вставка 5 из материала (например, алюминия) с коэффициентом теплопроводности, превышающим коэффициент теплои роводности теплоаккумулирующего вещества (например, парафина или глауберовой соли), Вставка 5 погружена в теплоаккумулирующее вещество 3 и выполнена s виде полосы с центральным и концевыми участками 6-8, первый из которых имеет форму спирали, а последние размещены соответственно в зоне боковой стенки 2 и в зоне электронагревательного элемента 4 с охватом последнего, Контейнер 1 снабжен крышками и патрубками.

Аккумулятор работает следующим образом, При подаче напряжения на нагревательный элемент 4 последний разогревается и передает часть своей теплоты теплоаккумулирующему веществу 3, находящемуся в зоне нагревательного элемента

4, а часть вставке 5. Вставка 5 разогревается, тем самым повышая температуру вещества 3, расположенного в периферийной от нагревательного элемента части контейнера 1,,а также температуру боковой стенки контейнера 1. Тем самым обеспечивается

5 уменьшение времени переходного процесса, более быстрое достижение установившейся температуры боковой стенки 2 и расплавление вещества 3 по всему объему контейнера 1, 10 После отключения нагревательного элемента 4 от электрической сети процесс отвердевания вещества 3 проходит равномерно по объему контейнера 1, так как по вставке 5. теплота передается от более на15 гретых участков к менее нагретым. Температура вставки 5 изменяется медленно и тем самым обеспечивается медленное изменение температуры внешней боковой поверхности контейнера 1, что повышает

20 равномерность теплоотвода в обогревае. мое помещение.

Формула изобретения

Аккумулятор тепла, содержащий вер25 тикальный контейнер с цилиндрической боковой стенкой, заполненный теплоаккумулирующим веществом, изменяющим свое агрегатное состояние в рабочем диапазоне температур, и установленные в контейнере

30 соосные с последним электронагревательный элемент и цилиндрическую вставку из материала с коэффициентом теплопроводности, превышающим коэффициент теплопроводности теплоаккумулирующего

35 вещества, отл и ч а ю щи и с я тем, что, с целью повышения равномерности подвода тепла при использовании аккумулятора для обогрева помещения, вставка погружена в теплоаккуцулирующее вещество и обраэо40 вана полосой в виде спирали, концевые участки которой размещены соответственно в зонах боковой стенки контейнера и электронагревательного элемента с его охватом.

1753211 айаг.Z
