Изобретение относится к измерительной технике. Цель изобретения - уменьшение металлоемкости устройства и повышение удобства эксплуатации. Это достигается тем, что линейка выполнена в виде гибкой ленты 3 желобчатой формы, а устройство снабжено уравновешивающим механизмом, выполненным в виде двух пружин 11 и 12 кручения, установленных на противоположных концах ленты 3 и закрученных в разные стороны Нажатием на механизм управления работой привода средства нанесения метки на материал 7 наносят метку Материал 7 протягивают вдоль стола 1 приближения метки к его краю. Перемещая рукояткой 16 ленту 3, совмещают средство 6 фиксации метки с нанесенной меткой и включают привод средства 5 нанесения метхи На материал 7 наносят очередную метку, и расстояние между метками регистрируется счетчиком, после его цикл повторяется. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЬ1И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКИТ СССР

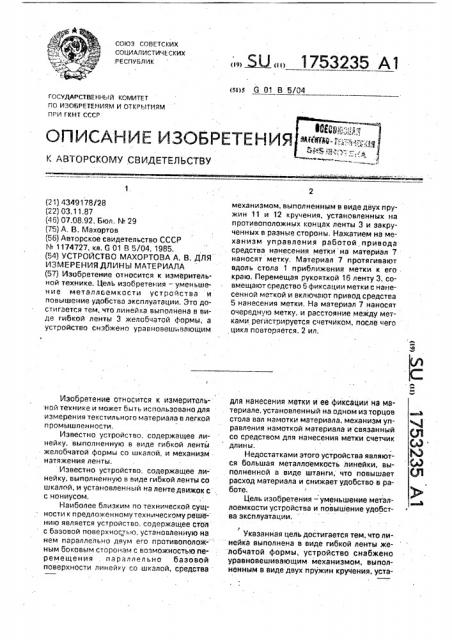

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4349178/28 (22) 03.11.87 (46) 07.08.92. Бюл, )Ф 29 (75) А. В, Махортов (56) Авторское свидетельство СССР

М 1174727, кл. 0 01 В 5/04, 1985. (54) УСТРОЙСТВО MAXOPTOBA А. В. ДЛЯ

ИЗМЕРЕНИЯ ДЛИНЫ МАТЕРИАЛА (57) Изобретение относится к измерительной технике, ЦелЬ изобретения — уменьшение металлсемкости устройства и повышение удобства эксплуатации. Это достигается тем, что линейка выполнена в виде гибкой ленты 3 желобчатой формы, а устройство снзбжено уравновешивающим

Изобретение относится к измерительной технике и может быть использовано для измерения текстильного материала в легкой промышленности.

Известно устройство, содержащее линейку, выполненную в виде гибкой лентй желобчатой формы со шкалой, и механизм натяжения ленты.

Известно устройство, содержащее линейку, выполненную в виде гибкой ленты со шкалой, и установленный на ленте движок с с нониусом.

Наиболее близким по технической сущности к предложенному техническому решению является устройство, содержащее стол с базовой поверхность о, установленную на нем параллельно двум его противоположным боковым сторонам с возможностью перемещения . параллельно базовой поверхности линейку со шкалой, средства. Ц 1753235 А1 (я>ю 6 01 В 5/04 механизмом, выполненным в виде двух пружин 11 и 12 кручения, установленных на противоположных концах ленты 3 и закрученных в разные стороны, Нажатием на механизм управления работой привода средства нанесения метки на материал 7 наносят метку, Материал 7 протягивают вдоль стола 1 приближения метки к его . краю, Перемещая рукояткой 16 ленту 3, совмещают средство 6 фиксации метки с нанесенной меткой и включают привод средства

5 нанесения метки, На материал 7 наносят очередную метку, и расстояние между метками регистрируется счетчиком, после чего цикл повторяется. 2 ил. д ля нанесения метки и ее фиксации на материале. установленный на одном из торцов а стола вал намотки материала, механизм управления намоткой материала и связанный со средством для нанесения метки счетчик длины.

Недостатками этого устройства являются большая металлоемкость линейки, вы. .% полненной в виде штанги, что повышает (Л расход материала и снижает удобство в работе, Цель изобретения — уменьшение металлоемкости устройства и повышение удобства эксплуатации, Указанная цель достигается тем, что линейка выполнена s виде гибкой ленты желобчатой формы, устройство снабжено уравновешивающим механизмом, выполненным в виде двух пружин кручения, уста1753235 нсвленных на противоположных концах ленты и закрученных в разные стороны.

На фиг. 1 изображено устройство для измерения длины материала, общий вид; на фиг. 2 — вид А на фиг. 1;; 3 — вид Б на фиг. 1; на фиг. 4 — разрез В-В на фиг. 1, Устройство содержит стол 1 с базовой поверхностью 2. размещенную на столе 1 с возможностью перемещений параллельно базовой поверхности 2 линейку, выполненную в виде гибкой ленты 3 желобчатой формы со шкалой 4, средство 5 Для нанесения метки и средство 6 для ее фиксации на материале 7, вал 8 для намотки материала 7, механизм 9 управления намоткой, механизм 10 управления работой привода средства 5 нанесения . метки и уравновешивающий механизм, выполненный в виде двух пружин 11 и 12 кручения, установленных на противопложных концах ленты 3 с помощью рычагов 13 и 14. Пружины закручены в разные стороны, На ленте 3 установлены ползунок 15 со стрелкой для измерения длины последнего участка материала 7 и рукоятка 16.

Устройство работает следующим образом.

Материал 7, предварительно уложенный "в книжку", помещают у края стола 1.

Конец материала 7 вручную протягивают к противоположному краю стола 1 до совмещения со средством 6 для фиксаЦии метки. . Нажатием на механизм 10 управления работой привода средства 5 нанесения метки на материал 7 наносится метка, т. е. отмечаются первые три метра ткани. Край материала

7 крепят к валу 8 и механизмом 9 управления намоткой приводят его во вращение.

При приближении метки к краю стола 1 от5 пускают механизм 9 и останавливают перемещение материала 7. Перемещая рукояткой 16 ленту 3, совмещают средство

6 фиксации ленты с нанесенной меткой и включают привод средства 5 нанесения мет10 ки. На материал наносят очередную метку и расстояние между метками регистрируется счетчиком, после чего цикл повторяется.

Формула изобретения

15 Устройство для измерения длины материала, содержащее стол с базовой поверхностью, установленную на нем параллельно двум его противоположным боковым сторонам с возможностью перемещения парал20 лельно базовой поверхности линейку со шкалой, средства для нанесения метки и ее фиксации на материале, установленный на одном из торцов стола вал для намотки материала, механизм управления намоткой

25 материала и связанный со средством для нанесения метки счетчик длины, о т л и ч а ющ е е с я тем, что, с целью уменьшения металлоемкости и повышения удобства эксплуатации, линейка выполнена в виде гиб30 кой ленты желобчатой формы, а устройство снабжено уравновешивающим механизмом, выполненным в виде двух пружин кручения, установленных на противоположных концах ленты и закрученных в разные сто35 роны.
