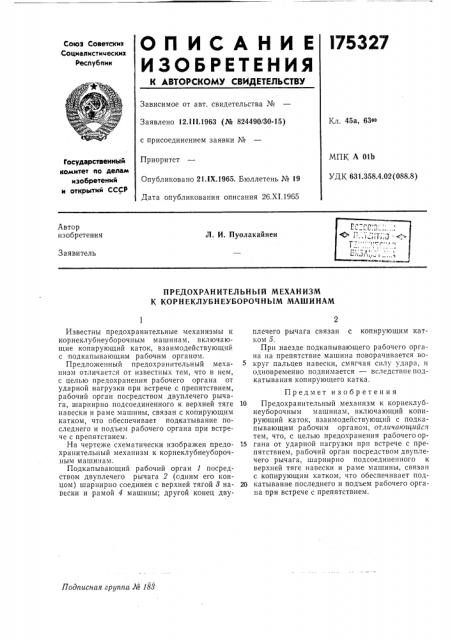

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубпик

Зависимое от авт. свидетельства №

Заявлено 12.111.1963 (№ 824490/30-15) с присоединением заявки №

Приоритет

Опубликовано 21. IX.1965. Бюллетень № 19

Дата опубликования описания 26.XI.1965

Кл. 45а, 63 0

МПК А 01Ь

УДК 631.358.4.02(088.8) Государственный комитет по делам изобретений и открытий СССР

Автор изобретения

Л. И. Пуолакайнен

Заявитель

ПРЕДОХРАНИТЕЛЬНЫЙ МЕХАНИЗМ

К КОРНЕКЛУБНЕУБОРОЧНЬ1М МАШИНАМ

Подписная группа № 188

Известны предохранительные механизмы к корнеклубнеуборочным машинам, включающие копирующий каток, взаимодействующий с подкапывающим рабочим органом.

Предложенный предохранительный механизм отличается от известных тем, что в нем, с целью предохранения рабочего органа от ударной нагрузки при встрече с препятствием, рабочий орган посредством двуплечего рычага, шарнирно подсоединенного к верхней тяге навески и раме машины, связан с копирующим катком, что обеспечивает подкатывание последнего и подъем рабочего органа при встрече с препятствием.

На чертеже схематически изображен предохранительный механизм к корнеклубнеуборочным машинам.

Подкапывающий рабочий орган 1 посредством двуплечего рычага 2 (одним его концом) шарнирно соединен с верхней тягой 8 навески и рамой 4 машины; другой конец двуплечего рычага связан с копирующим катком 5.

При наезде подкапывающего рабочего органа на препятствие машина поворачивается вокруг пальцев навески, смягчая силу удара, и одновременно поднимается — вследствие подкатывания копирующего катка.

Предмет изобретения

10 Предохранительный механизм к корнеклубнеуборочным машинам, включающий копирующий каток, взаимодействующий с подкапывающим рабочим органом, oTëà÷àIoùèéñÿ тем, что, с целью предохранения рабочегоор15 гана от ударной нагрузки прп встрече с препятствием, рабочий орган посредством двуплечего рычага, шарнирно подсоединенного к верхней тяге навески и раме машины, связан с копирующим катком, что обеспечивает под20 катывание последнего и подъем рабочего органа при встрече с препятствием, 175327
