Реферат



Изобретение относится к измерительной технике и может быть использовано при исследовании вибрационных процессов. Целью изобретения является повышение точности измерения скорости и ускорение вибрации, которое достигается путем выполнения блоков дифференцирования в виде ЦАП, то есть замены операции дифференцирования операцией умножения сигнала на частоту. Оптоэлектронным преобразователем , содержащим источник 1 и приемник 2 оптического излучения, колебания исследуемого образца 8 преобразуется измерителем 3 амплитуды в аналоговый сигнал , измерителем 4 частоты осуществляется формирование цифрового кода частоты вибрации , а при прохождении сигналом ЦАП 5 и 6 формируются аналоговые сигналы, пропорциональные скорости и ускорению вибрации . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 Н 11/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ф

3 а

° е

Ъю

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

-"-.=-.Э (21) 4773537/28 (22) 25.12.89 (46) 07.0Р.92. Бюл. М 29 . (71) Конструкторское бюро "Луч" (72) Б.И, Плетнев, А.А. Сорокин и В.В, Юдин (56) Зеленов Ю,В. и др. Виброзащита радиоэлектронной аппаратуры полимерными компаундами. — М.: Радио и связь, 1984, рис.1.8.

Авторское свидетельство СССР

В 957003, кл. G 01 Н 11/06, 1981. (54) ИЗМЕРИТЕЛЬ ПАРАМЕТРОВ ВИБРАЦИИ (57) Изобретение относится к измерительной технике и может быть использовано при исследовании вибрационных процессов.

Целью изобретения является повышение,, Ы,, 1753297 А1

2 точности измерения скорости и ускорение вибрации, которое достигается путем выполнения блоков дифференцирования в виде ЦАП, то есть замены операции дифференцирования операцией умножения сигнала на частоту, Оптоэлектронным преобразователем, содержащим источнйк 1 и приемник 2 оптического излучения, колебания исследуемого образца 8 преобразуется измерителем 3 амплитуды в аналоговый сигнал, измерителем 4 частоты осуществляется формирование цифрового кода частоты вибрации, а прй прохождении сигналом ЦАП 5 и 6 формируются аналоговые сигналы, пропорциональные скорости и ускорению вибрации. 1 ил.

17532Q7

Изобретение относится к измерительной технике и может быть использовано при исследовании вибрационных процессов.

Известен измеритель параметров вибрации, содержащий источник и приемник оптического излучения, а также измеритель амплитуды перемещеййя и частоты, входы которых соединены с выходом приемника оптического излучения.

Недостатком этого известного устройства являются узкие функциональные возможности, не позволяющие измерять скорость и ускорение вибрации.

Наиболее близким по технической сущ. ности к предлагаемому устройству является выбранное в качестве прототипа устройство для измерения параметров вибрации, содержащее индикатор, передатчик и последовательно соединенные отражатель, антенну, антенный переключатель, к другому входу которого подсоединен передатчик, измерительный приемник-детектор и усилитель-ограничитель, оно снабжено последовательнб соединенными .переключателем; соединенным с выходом усилителя-ограничителя, блоком памяти; делителем, второй вход которого соединен с выходом усилителя-ограничителя, а выход — c индикатором, Недостатком этого известного устройства является недостаточная точность измерения параметров вибрации.

Цель изобретенйя — повышение точности измерения скорости и ускорения вибрации.

Поставленная цель достигается тем, . что измеритель параметров вибрации, содержащий источник оптического излучения, последовательно соединенные приемник оптического излучения, измеритель амплитуды перемещения и измеритель частоты, снабжен двумя последовательно соединенными цифроаналоговыми преобразователями, выходы которых являются соответственно выходами определения .. скорости и ускорения вибрации, цифровые управляющие входы аналого-цифровых преобразователей подключены к выходам измерителя частоты.

На чертеже представлена функциональная схема измерителя параметров вибрации..

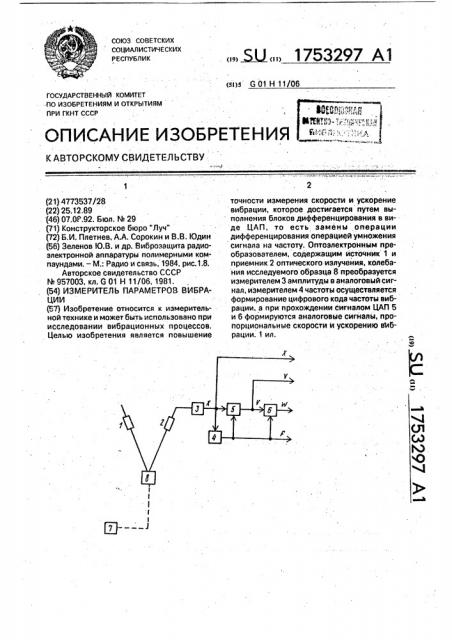

Измеритель содержит источник 1 и приемник 2 оптического излучения, подключенный к выходу приемника измеритель 3 амплитуды перемещения, выход которого соединен с входом измерителя.4 частоты, цифроаналоговые (ЦАП) 5.6 преобразователи, возбудитель 7 колебаний и подключенный к нему исалвдувиый образец 8.

Цифровые управляющие входы преобразователей 5 и 6 подсоединены к выходу измерителя 7 частоты, аналоговый вход ЦАП

5 подсоединен к выходу измерителя 3 амп5 литуды перемещения, а аналоговый вход

ЦАП 6 — к выходу ЦАП 5.

Измеритель работает следующим образом.

Оптоэлектронным преобразователем„

10 содержащим источник 1 и приемник 2 оптического излучения, механические колебания исследуемого образца 8, приводимого в движение возбудителем 7, преобразуются измерителем 3 в аналоговый сигнал, про15 порциональный амплитуде перемещения.

Измерителем 4 осуществляется формулирование цифрового двоичного кода

При прохождении информационным . сигналом Х ЦАП 5 и 6 формируются соответ3О ственно аналоговые сигналы

V=X ri 2 =Х 1.

W=V ri 2 -V f X.f

i =1 пропорциональные соответственно скоро4О сти и ускорению вибрации.

Всякое измерение амплитуды перемещения и частоты вибрации вызывает изменение выходных сигналов Ч и W ЦАП, что позволяет следить за величиной скорости и

45 ускорения вибрационного процесса, Измеритель 4 частоты использует представление информации в цифровом двоич- ном коде. Он выполнен на базе двоичного счетчика К155ИЕ5, ЦАП 5 и 6 выполнены на

5р микросхемах К572ПА1. Количество цифровых управляющих входов в них соответствует количеству выходов измерителя 4 частоты.

Формула изобретения

Измеритель параметров вибрации, содержащий источник оптического излучения, последовательно соединенные приемник оптического излучения, измеритель амплитуды перемещения и измеритель частоты, о т55 F=(r1, r2...rn)

2А частоты вибрации f. При этом между компокентами кода и частоты существует связь

1753297
