Способ демпфирования вредных вибрации, возникающих в колебательной системе (станок- приспособление — инструмент — деталь) при резании труднообрабатываемых материалов

Способ демпфирования вредных вибрации, возникающих в колебательной системе (станок- приспособление — инструмент — деталь) при резании труднообрабатываемых материалов

Иллюстрации

Показать все

Реферат

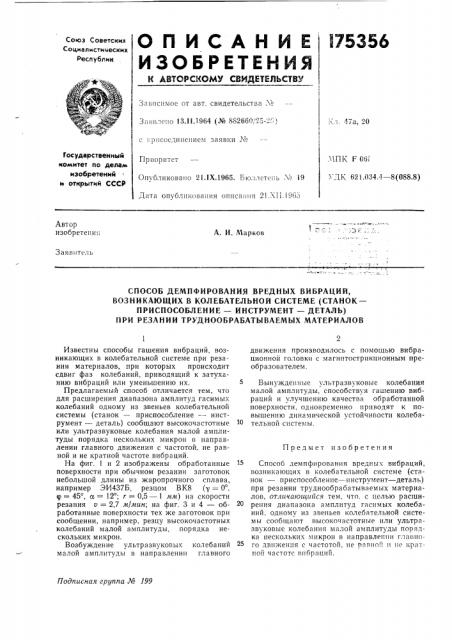

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельстьa ¹

Заявлено 13.11.1964 (¹ 882660, 25-" ) 1 л. 47а, 20 с .:рисосдинением заявки ¹

Государственный комитет по делам изобретений и открытий СССР 1.HK F 06|

УД К 621.034 4 — 8 (088.8) Приоритет

Оп бликоваио 21.1Х.1965. Бюллетень ¹ 19

Дата опубликования описания 21.л11.1965

Автор изобретения

А. И. Марков

Заявитель

СПОСОБ ДЕМПФИРОВАНИЯ ВРЕДНЫХ ВИБРАЦИЙ, ВОЗНИКАЮЩИХ В КОЛЕБАТЕЛЬНОЙ СИСТЕМЕ (СТАНОК—

П РИ СПОСОБЛ EH И Е вЂ” И НСТРУМ Е НТ вЂ” ДЕТАЛ Ь) ПРИ РЕЗАНИИ ТРУДНООБРАБАТЪ|ВАЕМЫХ МАТЕРИАЛОВ

Предмет изобретения

Подписная группа № 199

Известны способы гашения вибраций, возникающих в колебательной системе при резании материалов, при которых происходит сдвиг фаз колебаний, приводящий к затуханию вибраций или уменьшению их.

Предлагаемый способ отличается тем, что для расширения диапазона амплитуд гасимых колебаний одному из звеньев колебательной системы (станок — приспособление — инструмент — деталь) сообщают высокочастотные или ультразвуковые колебания малой амплитуды порядка нескольких микрон в направлении главного движения с частотой, не равной и не кратной частоте вибраций.

На фиг. 1 и 2 изображены обработанные поверхности при обычном резании заготовок небольшой длины из жаропрочного сплава, например ЭИ437Б, резцом ВК8 (y = 0, «р = 45, а = 12, r = 0,5 — 1 мм) на скорости резания v = 2,7 м/мин; на фиг. 3 и 4 — обработанные поверхности тех же заготовок при сообщении, например, резцу высокочастотных колебаний малой амплитуды, порядка нескольких микрон.

Возбуждение ультразвуковых колебаний малой амплитуды в направлении главного движения производилось с помощью вибрационной головки с магнитострикционным преобразователем.

Вынужденные ультразвуковые колебания малой амплитуды, способствуя гашению вибраций и улучшению качества обработанной поверхности, одновременно приводят к повышению динамической устойчивости колебательной системы.

Способ демпфирования вредных вибраций, возникающих в колебательной системе (станок — приспособление — инструмент — деталь) при резании труднообрабатываемых материалов, отличающийся тем, что. с целью расширения диапазона амплитуд гасимых колебаний. одному из звеньев колебательной системы сообщают высокочастотные или ультразвуковые колебания малой амплитуды порядка нескольких микрон в направлении главного движения с частотой, не равной и нс кратной частоте вибраций.

175356

Фиг. 2

Фиг.

Фиг. 4

Фиг. 3
