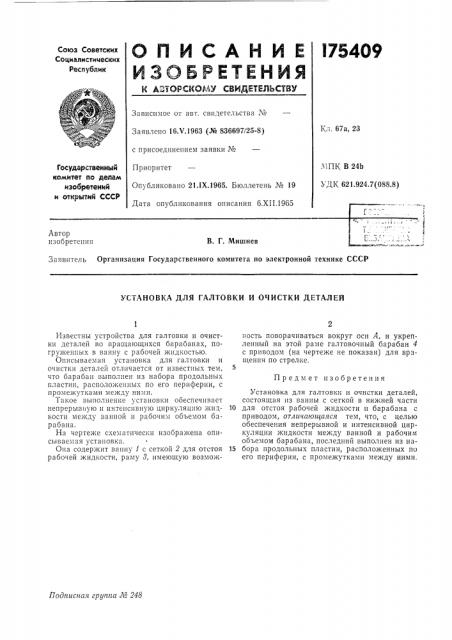

Союз Советских

Социалистических

Республик

Зависимое о — авт. свидетельства №

Кл. 67а, 23

Заявлено 16Х.1963 (№ 836697/25-8) с присоединением заявки №

Приоритет

Опубликовано 21.IX.1965. Бюллетень № 19

Дата опубликования описания 6.XII.19G5

МПК В 24b

УД1(621.924.7(088.8) Государственный комитет по делам изобретений и открытий СССР

Автор изобретения

В. Г. Мишнев

Заявитель Организация Государственного комитета по электронной технике СССР

УСТАНОВКА ДЛЯ ГАЛТОВКИ И ОЧИСТКИ ДЕТАЛЕЙ

Предмет изобретения

Подписная группа И 248

Известны устройства для галтовки и очистки деталей во вращающихся барабанах, погруженных в ванну с рабочей жидкостью.

Описываемая установка для галтовки и очистки деталей отличается от известных тем, что барабан выполнен из набора продольных пластин, расположенных по его периферии, с промежутками между ними.

Такое выполнение установки обеспечивает непрерывную и интенсивную циркуляцию жидкости между ванной и рабочим объемом барабана.

На чертеже схематически изображена описываемая установка.

Она содержит ванну l с сеткой 2 для отстоя рабочей жидкости, раму 8, имеющую возможность поворачиваться вокруг оси А, и укрепленный на этой раме галтовочный барабан 4 с приводом (на чертеже не показан) для вращения по стрелке.

Установка для галтовки и очистки деталей, состоящая из ванны с сеткой в нижней части

10 для отстоя рабочей жидкости и барабана с приводом, отличающаяся тем, что, с целью обеспечения непрерывной и интенсивной циркуляции жидкости между ванной и рабочим объемом барабана, последний выполнен из на15 бора продольных пластин, расположенных по его периферии, с промежутками между ними.

175409

Рабочее положили
