Устройство для тренировки теннисистов

Устройство для тренировки теннисистов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для тренировки спортсменов, в частности для тренировки теннисистов, и позволяет повысить эффективность тренировки. Устройство содержит мчч, выполненный из двух полусфер, имеющих возможность независимого вращения относительно поддерживающих полусферы валиков и горизонтального стержня. Каждая полусфера смонтирована на поддерживающем ее валике посредством подшипников, одно кольцо которого опирается на соответствующую полусферу, а другое - на втулку, соосно смонтированную на опорном стержне и имеющую скошенные поверхности, составляющие между собой угол, равный углу между основаниями полусфер при их контакте на рабочей стороне мяча. Образованный скошенными поверхностями угбл способствует уменьшению зазора между полусферами . Оси вращения полусфер и опорного стержня расположены в одной плоскости с пересечением их в точке, находящейся на расстоянии от центра сферы. 2 ил.

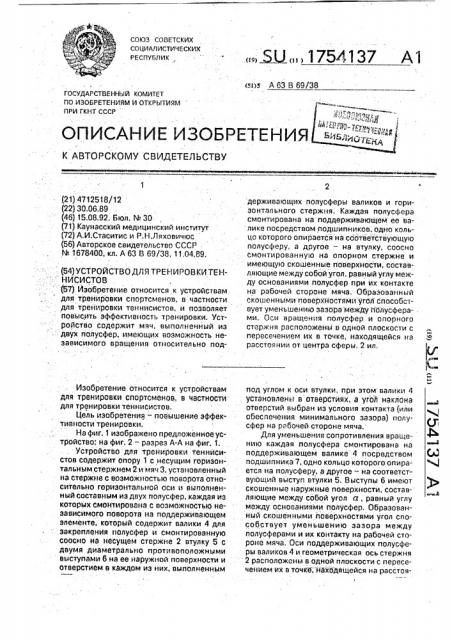

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (и)5 А 63 В 69/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4712518/12 (22) 30.06.89 (46) 15.08.92, Бюл. М 30 (71) Каунасский медицинский институт (72) А.И.Стаситис и P.Н.Ляховичюс (56) Авторское свидетельство СССР

N 1678400, кл. А 63 В 69/38, 11,04.89.

: (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ТЕННИСИСТОВ (57) Изобретение относится к устройствам для тренировки спортсменов, в частности для тренировки теннисистов, и позволяет

: повысить эффективность тренировки. Устройство содержит мяч, выполненный из двух полусфер, имеющих возможность независимого вращения относительно подИзобретение относится к устройствам для тренировки спортсменов, в частности для тренировки теннисистов, Цель изобретения — повышение. эффективности тренировки.

На фиг. 1 изображено предложенное устройство; на фиг. 2 — разрез А-А на фиг. 1.

Устройство для тренировки теннисистов содержит опору 1 с несущим горизонтальным стержнем 2 и мяч 3, установленный на стержне с возможностью поворота относительно горизонтальной оси t Bblf10flxeHный составным из двух полусфер, каждая иэ которых смонтирована с воэможноСтью независимого поворота на поддержйвающем элементе, который содержит валики 4 для закрепления полусфер и смонтированную соосно на несущем стержне 2 втулку 5 с двумя диаметрально противоположными выступами 6 íà ее наружной поверхности и отверстием в каждом из них, выполненным

/, «Ы„, 1754137 А1 держивающих полусферы валиков и горизонтального стержня. Каждая полусфера смонтирована на поддерживающем ее валике посредством подшипников, одно кольцо которого опирается на соответствующую полусферу, а другое — на втулку, соосно смонтированную на опорном стержне и имеющую скошенные поверхности, составляющие между собой угол, равный углу между основаниями полусфер при их контакте на рабочей стороне мяча, Образованный скошенными поверхйостямй-угол способствует уменьшению зазора межДу полу"фера- . ми. Оси вращения полусфер и опорного стержня расположены в одной плоскости с пересечением их в точке, находящейся на расстоянии от центра сферы. 2 ил.

Г под углом к оси втулки, при этом валики 4 установлены в отверстиях, а угоЛ наклона отверстий выбран из условия контакта (или обеспечения минимального зазора) полусфер на рабочей стороне мяча. !

Для уменьшения сопротивления вращению каждая полусфера смонтирована на поддерживающем валике 4 посредством Ю подшипника 7, одно кольцо которого опирается на полусферу, а другое — на соответствующий выступ втулки 5. Выступы 6 имеют скошенные наружные поверхности, составляющие между собой угол а, равный углу между основаниями полусфер. Образованный скошенными поверхностями угол способствует уменьшению зазора между полусферами и их контакту на рабочей стороне мяча. Оси поддерживающих полусферы валиков 4 и геометрическая ось стержня

2 расположены в одной плоскости с пересечением их в точке, нахбдящейся на расстоя1

1754137 нии h от центра сферы, обеспечивающим минимальный зазор (или контакт) между ос-. нованиями полусфер на. раббчей стороне мяча.

Имитация игры осуществляется следующим образом, Устройство при помощи опоры 1 прикрепляется, например, к столу, Ракеткой тенниса или настольного тенниса, в зависимости от отрабатываемого упражнения (удара, подрезки, подачи. топ-спина), по касательной к периферийной поверхности ударяют по мячу 3. При этом в зависимости от направления удара начинает вращаться соответствующая полусфера относительно осй поддерживающего ее валика 4 или совместно с втулкой 5 относительно горизонтальной оси, Каждая из полусфер имеет возможность вращаться независимо одна от другой..

Правильно проведенное упражнение оценивается скоростью вращения мяча в целоМ или его составной частью (одной или обеих полусфер).

Такое выполнение устройства повышает эффективность тренировки, Из-за наличия двух степеней свободы мяч имеет возможность вращаться в разных плоскостях, соответствующих вращению мяча во .время настоящей игры. Обеспечивается проведение отдельных упражнений или по5 следовательная их комбинация, Формула изобретения

Устройство для тренировки теннисистов, содержащее опору с несущим горизон10 тальным стержнем и мяч, установленный с возможностью поворота на стержне и выполненный составным иэ двух полусфер, каждая из которых смонтирована с воэможностью независимого поворота на поддер15 живающем элементе, о т.л и ч а ю щ е е с я тем, что, с целью повышения эффективности тренировки, поддерживающий элемент содержит валики для крепления полусфер и смонтированную соосно на несущем стерж20 не втулку с двумя диаметрально противоположными выступами íà ее наружной: поверхности и отверстием в каждом иэ них, выполненным под углом к оси втулки, при этом валики установлены в отверстиях, а

25 угол наклона отверстий выбран иэ условия кснтакта полусфер на рабочей стороне мяча.

1754137

А-А
