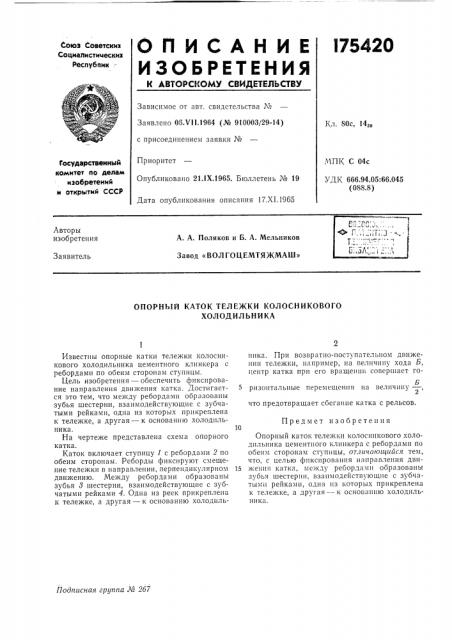

Союз Советских
Социалистических
Респуб пик:.
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l75420
Зависимое от авт. свидетельства ¹
Заявлено 06Х11.1964 (№ 910003/29-14) с присоединением заявки №
Кл. 80с, 14, Приоритет
Опубликовано 21 1Х.1965. Бюллетень № 19
МПК С 04с
УДК 666.94.05:66.045 (088.8) Государственный комитет по делам изобретений и открытий СССР
Дата опубликования описания 17.XI 1965
Авторы изобретения
А. А. Поляков и Б. А. Мельников
Завод «ВОЛГОЦЕМТЯЖМАШ»
Заявитель
ОПОРНЬ1Й КАТОК ТЕЛЕЖКИ КОЛОСНИКОВОГО
ХОЛОДИЛЬНИКА
Подпигкая группа М 267
Известны опорные катки тележки колосникового холодильника цементного клинкера с ребордами по обеим сторонам ступицы.
Цель изобретения — обеспечить фиксирование направления дви>кения катка. Достигается это тем, что между ребордами образованы зубья шестерни, взаимодействующие с зубчатыми рейками, одна из которых прикреплена к тележке, а другая — к основанию холодильника.
На чертеже представлена схема опорного катка.
Каток включает ступицу 1 с ребордами 2 по обеим сторонам. Реборды фиксируют смещение тележки в направлении, перпендикулярном движению. Между ребордами образованы зубья 8 шшеессттееррннии, взаимодействующие с зубчатыми рейками 4. Одна из реек прикреплена к тележке, а другая — к основанию холодильника. При возвратно-поступательном движении тележки, например, на величину хода Б, центр катка прн его вращении совершает гоБ ризонтальные перемещения на величину —, 2 что предотвращает сбегание катка с рельсов.
Предмет изобретения
Опорный каток тележки колосннкового холодильника цементного клинкера с ребордамн по обеим сторонам ступицы, отличающийся тем, что, с целью фиксирования направления дви15 >кения катка, между ребордами образованы зубья шестерни, взаимодействующие с зубчатымн рейками, одна нз которых прикреплена к тележке, а другая — к основанию холодильника.
ВидА
