Реферат



Использование1 для высадки крестообразных шлицев головок винтов. Сущность изобретения: инструмент снабжен упорным подшипником, набором тарельчатых пружин , расположенных между пуансоном и упорным подшипником. В пуансонодержэтеле выполнен наклонный паз, в котором размещен стопорный палец, установленный в пуансоне. При выполнении операции оформления шлица данная конструкция обеспечивает поворот пуансона с бойком, а наличие отрицательного уклона на рабочих поверхностях бойка оформляет поднутрение канавки в полости изделия 3 ил

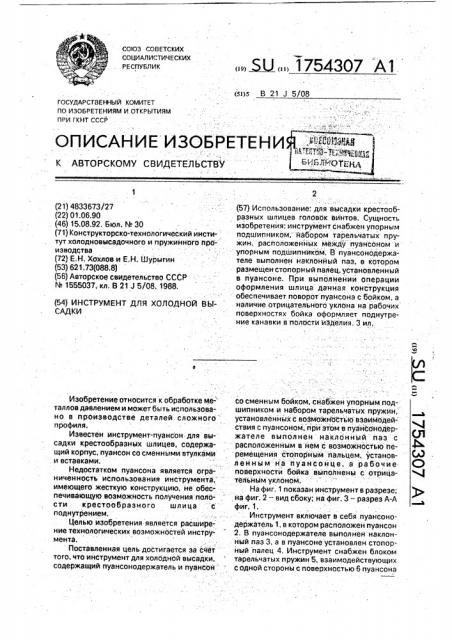

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 B 21 J 5/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4833673/27 (22) 01.06.90 (46) 15.08.92. Бюл. f+ 30 (71) Конструкторско-технологический инстйтут холодновысадочного и пружинного производства (72) Е.Н. Хохлов и Е.Н. Шурыгин (53) 621.73(088.8) (56) Авторское свидетельство СССР

N 1555037, кл, В 21 J 5/08, 1988, (54) ИНСТРУМЕНТ ДЛЯ ХОЛОДНОЙ Bbl САДКИ

Изобретение относится к обработке ме- таллов давлением и может быть использовано в производстве деталей сложного профиля.

Известен инструмент-пуансон- для высадки крестообразных шлицев. содержащий корпус, пуансон со сменными втулками и вставками.

Недостатком пуансона является ограниченность использования инструмента, имеющего жесткую конструкцию, не обеспечивающую возможность получения полости крестообразного шлица с поднутрением.

Целью изобретения является расшире- ние технологических возможностей инструмента.

Поставленная цель достигается за счсет того, что инструмент для холодной высадки, содержащий пуансонодержатель и пуансон":

„„5UÄÄ 1754307 А1

2 (57) Использование; для высадки крестообразных шлицев головок винтов. Сущность изобретения: инструмент снабжен упорным подшипником; йабором тарельчатых пружин, расположенных между пуансеном и упорным подшипником. В пуансонодержателе выполнен наклонйый паз, в котором размещен стопорный палец, установленный в пуансоне. При выпоклнейии операции оформления шлица данная конструкция обеспечивает поворот пуансона с бойком, а наличие отрицательного уклона на рабочих поверхностях бойка оформляет поднутрение канавки в полости"изделия. 3 ил. со сменным бойком, снабжен упорным подшипником и набором тарельчатых пружин, установленных с возмтожноСтью взаимодействия с пуансоном, при этом в пуансонодержателе выполнен натклокнйый паз с расположенным в нем с возможностью перемещения стопорным пальцем, установ- 64 ленным на пуансонце, а рабочие Ср поверхностй бойка вйполйены с отрицательным уклоном .

На фиг. 1 наказан инструмент а разрезе, );а на фиг. 2 —; на фиг. 3 — разрез А-А фиг. 1.

Инструмент включает в себя пуансонодержатель 1, в котором расположен пуансон

2, В пуансонодержателе выполнен наклонный паз 3, а в пуансоне установлен стопорный палец 4, Инструмент снабжен блоком тарельчатых пружин 5, взаимодействующих с одной стороны с поверхностью 6 пуансона

1754307

2, а с другой — с поверхностью 7 упорного подшипника 8. Пуансон 2 выполнен сборным со сменным бойком 9, имеющим на рабочих поверхностях каждого формообразующего выступа отрицательный уклон а.

Работа инструмента показана на примере изготовления винта с крестообразным шлицем. Трудность изготовления такого шлица заключается в том; что одна in стенок каждой канавки шлица должна быть выполнена с отрицательным уклойом поднутрением. Такое выполнение шлица обеспечивает винту новую качественную характеристику — надежно удерживать винт на отвертке.

Инструмент работает следующим образом.

При рабочем ходе ползуна происходит перемещение пуансона к детали, закрепленной в жесткой матрице (не показано), Стопорный палец 4 в наклонном пазу 3 находится в крайнем правом положении, ближнем по отношению к матрице (на фиг, 1, 2 показано крайнее правое положение). В начальный момент внедрения инструмента в деталь усилие деформации детали значительно меньше усилия сжатия заневоленных тарельчатых пружин 5.

При достижений поверхйостью 10 бойка 9 и внедрении последнего в заготовку начинается формообразование полости в заготовке. В конце хода пуансона 2, при резком возрастании усилия, происходит поворот пуансона за счет перемещения пальца 4 пуансона 2 в пазу 3 пуансонодержателя

1 и окончательное формообразованйе полости, Стопорный палец 4 перемещается в крайнее левое положение паза (позиция 11 фиг. 2), вызывая сжатие тарельчатых пружин 5, Таким образом происходит перемещение пуансона 2 вдоль оси пуансонодержателя, а так как паз 3 являет ся наклонным, то одновременно осущвствляется поворот пуансона относительно пуансонодержателя. В этот момент, благодаря повороту пуансона с бойком и наличию на рабочих поверхностях формообразующих

5 выступов отрицательных уклонов а, происходит поднутрение стенки каждой канавки в полости заготовки. Для снятия усилий трения при перемещении пуансона относительно пуансонодержателя служит упорный

10 подшипник 8. Цикл обработки заканчивается.

При обратном ходе ползуна пуансон 2 отходит назад, тарельчатые пружины, разжимаясь, занимают первоначальное поло15 жение. Стопорный палец 4 перемещается по пазу 3 и возвращается в исходное крайнее правое положение. Пуансон, поворачиваясь с пальцем 4, — занимает первоначальное положение.

20 Предлагаемая конструкция инструмента обеспечивает изготовление деталей с полостями, с поднутрениеМ в едином технологическом цикле на стандартном холодновысадочйом оборудовании. Это обес25 печивается за счет возможности поворота пуансона с бойком, имеющим отрицательный уклон, относительно пуансонодержателя.

Формула изобретения

30 Инструмент для холодной высадки, содержащий пуансонодержатель, пуансон со сменным бойком, отличающийся тем, что, с целью расширения технологических возможностей, он снабжен упорным под35 шипником и набором тарельчатых пружин, установленных с возможностью взаимодействия с пуансоном, при этом в пуансонодер. жателе выполнен наклонный паз с расположенным в нем с возможностью пе40 ремещения стопорным пальцем, установленным на пуансоне, а рабочие поверхности бойка выполнены с отрицательным уклоном, 1754307 м-,А

Составитель. Е.Хохлов

Редактор Н.Каменская Техред М.Моргентал - -- . Корректор O.КРавйова

Заказ 2846 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж 35, Раушская наб., 4/5 .

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
