Станок для нарезания резьбы в круглых плашках

Станок для нарезания резьбы в круглых плашках

Иллюстрации

Показать все

Реферат



Использование: предназначен для повышения точности нарезания резьбы в круглых плашках метчиками. Сущность изобретения: станок содержит шпиндель 19с зажимной цангой 20 и толкателем 22. патрон для крепления метчика 8. В толкателе выполнено центровое отверстие 23. Патрон содержит пиноль 3, поводок 5 с прямоугольным гнездом 6, сухари 9 и втулку-сепаратор 13с шариками 11. Поводок 5 жестко связан с упором 15, в котором выполнено центровое отверстие 16. При врезании в заготовку 26 метчик 8 центрируется центровыми отверстиями 23, 16 толкателя 22 и упора 15. После врезания поводок 5 с упором 15 отводится от метчика 8 при помощи рычага 17 Центрирование метчика обеспечивается шариками 11, которые поджимаются к хвостовой части 12 метчика 8 сухарями 9, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 G 1/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

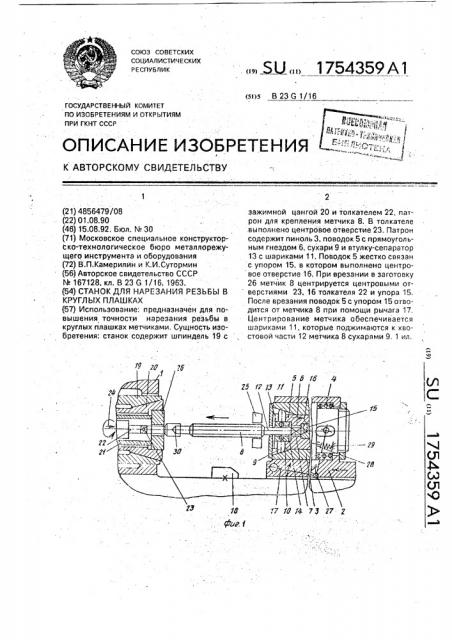

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1У zu

7? 10 Й УЭ 37 2

О фиг f

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4856479/08 (22) 01.08.90 (46) 15.08.92, Бюл. N 30 (71) Московское специальное конструкторСко-технологическое бюро металлорежущвго инструмента и оборудования (72) В.П.Камерилйн и К.И.Сутормин (56) Авторское свидетельство СССР

М 167128, кл. В 23 G 1/16, 1963. (54) СТАНОК ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ В

КРУГЛ ЫХ ПЛАШ КАХ (57) Использование; предназначен для повышения точности нэрезания резьбы в круглых плашках метчиками, Сущность изобретения: станок содержит шпиндель 19 с

„„5U „„1754359 А1 зажимной цангой 20 и толкателем 22, патрон для крепления метчика 8. В толкателе выполнено центровое отверстие 23. Патрон содержит пиноль 3, поводок 5 с прямоугольным гнездом 6, сухари 9 и втулку-сепаратор

13 с шариками 11. Поводок 5 жестко связан с упором 15, в котором выполнено центровое отверстие 16. При врезании в заготовку

26 метчик 8 центрируется центровыми отверстиями 23, 16 толкателя 22 и упора 15.

После в резания поводок 5 с упором 15 отводится от метчика 8 при помощи рычага 17, Центрирование метчика обеспечивается шариками 11, которые поджимаются к хвостовой части 12 метчика 8 сухарями 9, 1 ил.

1754359

Изобретение относится к станкостроению и может быть применено в станках для нарезания внутренней резьбы, в частности для нарезания резьбы в плашках.

Известен станок для нарезания резьбы в круглых плашках, в котором в целях предотвращения увода метчика в стружечные отверстия плашки в процессе нарезания резьбы предусмотрен передний пневмотолкатель с центровым отверстием, в которое входит метчик в момент врезания его в заготовку. В то же время хвостовая часть метчика располагается в плавающем патроне (как указано в предмете изобретения), что допускает возможность вертикального отклонения положения этой части под действием силы тяжести метчика и неравномерной твердости материала плашки, а следовательно, углового отклонения положения метчика, что приводит к потере точности нарезанной резьбы.

Цель изобретения — повышение точности нарезания резьбы. Для этого в станке для нарезания резьбы в круглых плашках патрон для метчиков выполнен в виде подпружиненной в осевом направлении пинали. в которую соосно встроен с возможностью осевого перемещения поводок, содержащий прямоугольное отверстие для метчика и радиально расположенные сухари, контактирующие с одной стороны с конусной выточкой пиноли, а с другой — с шариками, предназначенными для центрирования цилиндрического хвостовика мет чика и равномерно расположенными по окружности во втулке-сепараторе, установленной в отверстии поводка свободно в осевом направлении.

Станок содержит бабку 1 изделия и напротив расположенную каретку 2, в которой установлен патрон для метчикбв, состоящий из круглой пиноли 3, связанной с кареткой 2 посредством пружины 4, и поводка 5, расположенного соосно в пиноли 3 и содержащего прямоугольное гнездо 6, в котором размещается квадратная поверхность 7 метчика 8, В передней частй поводка 5 расположены цилиндрические сухари 9, контактирующие с конусной поверхностью 10 пиноли 3 и с шариками 11, предназначенными для центрирования цилиндрического хвостовика 12 ме9чикэ 8 при резании и равномерно расположенными во втулке-сепараторе 13, установленной в отверстии 14 поводка 5 с воэможностью осевого перемещения. В поводке 5 также жестко и соосно установлен упор 15 с направляющим центровым отверстием 16 для центрирования метчика 8.

Поводок 5 установлен в пиноли 3 с воэможностью осевого перемещения от двухплечего рычага 17 при взаимодействии его с неподвижным копиром 18, Бабка 1 изделия содержит шпиндель 19, в котором установлены зажимная цанга 20, упорная втулка

21 и толкатель 22 с центровым отверстием

23, Толкатель 22 находится под воэдейст10 вием небольшого осевого усилия по стрелке

24 (например, от пневматики).

Ка чертеже не изображены приводы механизмов бабки изделия и каретки.

На станке имеются захваты 25, поддерживающие метчик 8 при подводе его к изделию (плашке) 26. Двухплечий рычаг 17 установлен на каретке 2 посредством оси

27. На каретке 2 расположены упор 28 и пружина 29, фиксирующие исходное положение рычага 17, Заготовка 26 из загрузочного устройст-. ва (не изображено) попадает в цангу 20 до упора во втулку 21, После зажима цанги 20 шпиндель 19 с заготовкой 26 получает вращение. а каретка 2 с метчиком 8 перемещается к бабке 1 изделия. При этом метчик 8 поддерживается захватами 25 и направляющим задним центровым отверстием 16, Перед нарезанием резьбы в заготовке 26 на центровое отверстие 23 толкателя 22 устанавливается передний конус 30 метчика 8, а захваты 25 расходятся (привод их на чертеже не изображен).

Таким образом, при вреэании в заготовку 26 метчик 8 центрируется центровыми отверстиями 16 и 23 упора 15 и тол кэтеля 22, После вреэания на шаг резьбы поводок5 с упором 15 немного отводится при взаимодействии двухплечего рычага 17 с копиром 18, При этом центровое отверстие 16 отходит от метчика 8, а цилиндрические сухари 9 при взаимодействии с конусной выточкой 10 сводятся, воздействуя на шарики

11, обеспечивающие центрирование хвостовой части 12 метчика 8.

Пружина 4 компенсирует возможное эаклинивание рычага 17 при работе с новым метчиком 8.

Далее нарезание резьбы происходит при самоэатягивании метчика 8 вращающейся заготовкой 26. Причем осевое перемещение метчика 8 может и не быть

: синхронизированным с подачей каретки 2, обеспечивающей кинематикой станка, что вызовет лишь поворот шариков 11 и, следовательно, осевое смещение втулки-сепара-. тора 13 без нарушения радиального положения метчика 8, По окончании нарезания резьбы цанга

20 разжимается, метчик 8 с плашкой 26 под

1754359

Формула изобретения

Станок для нарезания резьбы в круглых плашках метчиками, содержащий шпийдель с механизмом зажима заготовки и толкате)

Составитель B,Êàìåðèëèâ

Техред M.Mîðãåíòàë Корректор T.Ïàëèé

Редактор А.Долинич

Заказ 2849 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35,. Раушская наб.. 4!5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 воздействием толкателя 22 выводится из шпинделя 19, а затем плашка 26 выгружается.

Таким образом, в процессе нарезания резьбы радиальное положение метчика 8 практически постоянно (обработка сначала в их центрах, а затем — переднем центре и при базировании шариками за хвостовую часть метчика) независимо от веса метчика и неравномерной твердости материала плашки, что обеспечивает улучшение геометрии нарезанной резьбы, а следовательно, повышение ее точности, режущих свойств и стойкости плашки. лем, загрузочное устройство и патрон для ,-. крепления метчика, отличающийся тем., что, с целью повышения точности нарезания реэьби, патрон для крепления метчи5 ка выполнен в виде подпружиненной в осевом направлении пиноли, на части длины внутренней поверхности которой выполнена коническая поверхность, установленного в пиноли с воэможностью осе10 вого перемещения относительно нее цилиндрического поводка с упором, в котором выполнены прямоугольное гнездо под xGocTQBNK метчика и сквозные пазы, сухарей, установленных в сквозных пазах

15 пиноли с возможностью радиального перемещения и одновременного взаимодействия с конической поверхностью пиноли и шариками втулки-сепаратора, установленной в пиноли соосно с ней.
