Реферат



Использование: для направления движения подъемных сосудов и противовесов в проводниках жесткой армировки вертикальных стволов шахт. Секции корпуса выполнены двутавровыми. В них жестко закреплены шпильки для крепления башмака и вкладышей . Лобовой вкладыш установлен с возможностью его перемещения в двух направлениях, 4 ил.

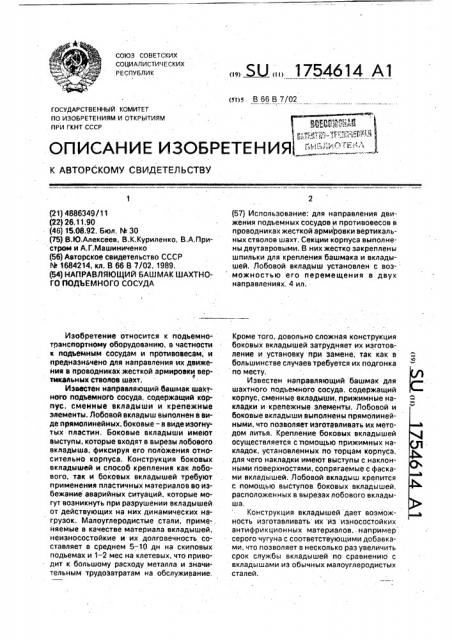

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (й)5 В 66 В 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4886349/11 (22) 26.11.90 (46) 15.08.92. Бюл, В 30 (75) В.Ю.Алексеев, В.К,Куриленко, В.А Пристром и А.Г.Машиниченко (56) Авторское свидетельство СССР

М 1684214, кл. В 66 В 7/02, 1989. (54) НАПРАВЛЯЮЩИЙ БАШМАК ШАХТНОГО ПОДЪЕМНОГО СОСУДА

Изобретение относится к подъемнотранспортному оборудованию, в частности к подъемным сосудам и противовесам, и предназначено для направления их движения в проводниках жесткой армировки sepтикальных стволов шахт, Известен направляющий башмак шахтного подъемного сосуда, содержащий корпус, сменные вкладыши и крепежные элементы. Лобовой вкладыш выполнен в виде прямолинейных, боковые — в виде изогнутых пластин, Боковые вкладыши имеют выступы, которые входят в вырезы лобового вкладыша, фиксируя его положения относительно корпуса. Конструкция боковых вкладышей и способ крепления как лобового, так и боковых вкладышей требуют применения пластичных материалов во избежание аварийных ситуаций, которые могут возникнуть при разрушении вкладышей от действующих на них динамических на-. грузок. Малоуглеродистые стали, применяемые в качестве материала вкладышей, неиэносостойкие и их долговечность составляет в среднем 5-10 дн на скиповых подъемах и 1-2 мес на клетевых, что приводит к большому расходу металла и значительным трудозатратам на обслуживание.

« . Ж 1754614 А1 (57) Использование: для направления движения подъемных сосудов и противовесов в проводниках жесткой армировки вертикальных стволов шахт, Секции корпуса выполнены двутавровыми. B них жестко закреплены шпильки для крепления башмака и вкладышей. Лобовой вкладыш установлен с возможностью его перемещения в двух направлениях, 4 ил, Кроме того, довольно сложная конструкция боковых вкладышей затрудняет их изготовление и установку при замене, так как в большинстве случаев требуется их подгонка по месту, Известен направляющий башмак для шахтного подъемного сосуда. содержащий корпус, сменные вкладыши. прижимные накладки и крепежные элементы. Лобовой и боковые вкладыши выполнены прямолинейными, что позволяет изготавливать их методом литья. Крепление боковых вкладышей осуществляется с помощью прижимных накладок, установленных по торцам корпуса, для чего накладки имеют выступы с наклонными поверхностями, сопрягаемые с фасками вкладышей. Лобовой вкладыш крепится с помощью выступов боковых вкладышей, расположенных в вырезах лобового вкладыша, Конструкция вкладышей дает возможность изготавливать их из износостойких антифрикционных материалов,. например серого чугуна с соответствующими добавками, что позволяет в несколько раз увеличить срок службы вкладышей по сравнению с вкладышами из обычных малоуглеродистых сталей.

1754614

Однако примененный в данной конструкции башмаков крепления боковых вкладышей требует большой точности их изготовления, что приводит к индивидуальной подгонке каждого вкладыша по месту и 5 к увеличению трудозатрат на обслуживание, Данная конструкция не может гарантировать надежности крепления вкладышей при возникновении в них трещин от динамических ударов либо при черезмерном их 10 износе, в результате которого могут подвергнуться износу и выступы прижимных накладок и вкладыши выйдут из зацепления.

Кроме того, долговечность вкладыша хотя и значительно выше, чем у вкладышей из 15 обычных сталей, но остается недостаточной.

Известен направляющий башмак шахтного подьемного сосуда, содержащий кор20

25 пус, сменные вкладыши и крепежные элементы. Лобовой и боковые вкладыши выполнены в виде сплошных прямолинейных брусьев и закреплены прижимными накладками с возможностью крепления вкладышей по мере их износа в направлении соответствующих рабочих поверхностей проводника. Между вкладышами и корпусом располагают прокладки, компенсирующие износ вкладышей. Боковые вкладыши установлены в гнездах корпуса, Данная конструкция обеспечивает значительное увеличение срока службы вкладышей до их замены, Если в существующих башмаках износ вкладышей не превышает

5 мм, после чего их заменяют на новые, что приводит к большому расходу металла, то здесь вкладыши могут изнашиваться нЪ 30—

40 мм, Недостатками рассматриваемого башмака являются сложность в изготовлении прижимной накладки для крепления лобового вкладыша и трудоемкость обслуживания при его перемещении в сторону проводника или при его замене, Наиболее близким к изобретению является направляющий башмак шахтного подьемного сосуда содержащий корпус, выполненный иэ двух симметрично расположенных относительно проводника Z-образных секций, основания, сменных вкладышей, торцовых накладок и болтовых соединений.

Сменные вкладыши выполнены в виде прямолинейных брусьев. Боковые вкладыши расположены на опорах основания и имеют скошенные грани для их фиксации, Лобовые вкладыши трапециевидной формы в продольном направлении фиксируются с помощью клинового устройства, а в направлении проводника с помощью пла30

50 стины или упорного болта, В зависимости от степени износа вкладыши могут перемещаться в направлении проводника с помощью регулировочных прокладок различной толщины, которые располагаются между вкладышами и корпусом или основанием и компенсируют износ вкладышей.

Несмотря на увеличение срока службы вкладышей, из-за сложной конфигурации деталей и большого их количества, изготовление, монтаж, а также обслуживание башмака требуют больших традозатрат.

Цель изобретения — упрощение конструкции и повышение эффективности обслуживания, Указанная цель достигается тем, что секции корпуса имеют 1-образную форму и изготовлены совместно шпильками для крепления башмака и вкладышей, а лобовый вкладыш выполнен в виде толстостенной пластины и установлен с возможностью ее перемещения в направлении, параллельном основанию башмака и перпендикулярном продольной оси проводника, На фиг.1 изображен направляющий башмак в аксонометрии, общий вид; на фиг.2 — то же, вид спереди; на фиг.3 — то же, вид сверху; на фиг.4 — то же, вид сбоку.

Направляющий башмак шахтного подъемного сосуда состоит иэ корпуса, выполненного в виде двух симметрично расположенных относительно проводника 1-образных секций 1, основания 2, лобового 3 и боковых 4 сменных вкладышей, прижимных накладок 5, прокладок 6, регулирующих положение боковых вкладышей и шпильки 7 для закрепления башмака и вкладышей, Секции 1 корпуса выполнены из пластины 8 с расположенными по краям последней сверху и снизу бобы шками 9 и 10, в отверстиях которых вставлены и приварены шпильки 7. Основание 2 представляет собой пластину с упорами 11, фиксирующими положение секции корпуса и раэгружающими шпильки от изгибных напряжений в двух взаимно перпендикулярных направлениях при взаимодействии башмака с проводником 12 и предохранительными упорами 13, Секции корпуса и основания могут изготавливаться сварными или литыми, Боковые вклады.ши 4, выполненные в виде прямолинейных брусьев, расположены в гнездах секций корпуса ме:кду верхними бобышками 9 и задним упором 14. Закрепляются вкладыши с помощью прижимных накладок 5 и гаек 15, Между вкладышами 4 и задним упором 14 установлены прокладки 6, регулирующие положение вкладышей относительно проводника в зависимости от степени

1754614

C износа последнего. Прижимные накладки 5 имеют овальные отверстия, обеспечивающие возможность перемещения их в направлении проводника для установки регулировочных прокладок 6 без снятия на- 5 кладок 5, Лобовый вкладыш 3 выполнен в виде толстостенной пластины и расположен на основании 2 между нижними бобышками

10 обеих секций корпуса.

Для сборки башмака необходимо в сек- 10 ции 1 корпуса установить боковые вкладыши 4 и закрепить их прижимными накладками 5 с помощью гаек 15. Затем на основании 2 необходимо установить секции корпуса, лобовый вкладыш, вставить "15 шпильки башмака в отверстие подъемного сосуда и закрепить башмак с помощью гаек

16. При износе лобового вкладыша до предельного значения отпускаются гайки 16 и вкладыш перемещается до положения, ког- 20 да его нейзношенная часть расположится против рабочей поверхности проводйика (фиг.2), после чего гайки затягиваются и т.д, При предельном износе бокового вкладыша

4 отпускаются гайки 15, сдвигается прижим- 25 ная накладка 5 и вкладыш, затем между вкладышем и задним упором 14 устанавливается прокладка 6 толщиной, равной величине износа, прижимная накладка 5 устанавливается на место и зажимается гайками 15 и т,д. При замене вкладыша накладка снимается, прокладки и остатки вкладыша убираются, устанавливается новый вкладыш и закрепляется прижимной накладкой, Формула изобретения

Направляющий башмак шахтного подьемного сосуда, содержащий секционный корпус, в котором посредством крепежных элементов смонтированы лобовой и боковые сменные вкладыши в виде пластин. о тличающийся тем,что,сцельюупрощения конструкции"и снижения трудозатрат, секции корпуса имеют двутавровый профиль, в котором. выполнены отверстия для размещения в них крепежных элементов, при этом лобовой вкладыш установлен с возможностью перемещения в двух направлениях, одно из которых cîâëàääåò с плоскостью, проходящей через ось симметрии корпуса, а другое направление перпендикулярно указанной плоскости.

1754614

1754614

Б — б («+Pywymo

МО 2

Составитель В, Алексеев

Редактор M. Келемеш Техред М.Моргентал Корректор Н. Тупица

Заказ Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
