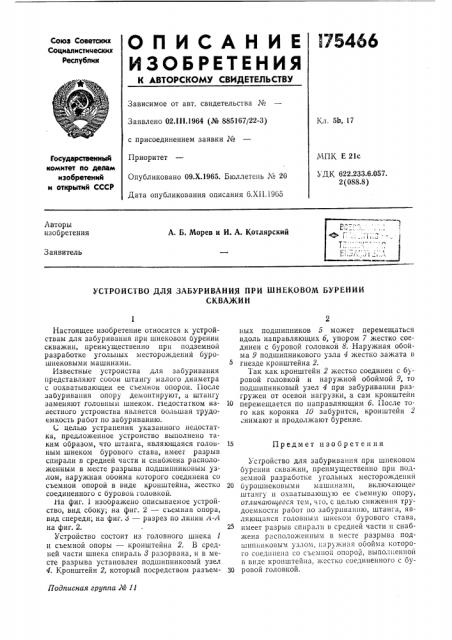

О П И С А Н И Е 175466
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02Л!!.1964 (Ko 885167/22-3) с присоединением заявки ¹
Приоритет
Опубликовано 09.Х.1965. Бюллетень ¹ 20
Дата опубликования описания 6.Х11.1965
Кл. 5b, 17
МПК Е 21с
УДК 622.233.6.057.
2(088.8) Государственный комитет ло делам изобретений и открытий СССР
Авторы изобретения
А. Б. Морев и И. А. Котлярскнй
Заявитель
УСТРОЙСТВО ДЛЯ ЗАБУРИВАНИЯ ПРИ ШНЕКОВОЫ БУРЕНИИ
С КВА)КИ Н
Подписная группа М 11
Настоящее изобретение относится к устройствам для забуривания при шнековом бурении скважин, преимущественно при подземной разработке угольных месторождении бурошнековыми машинами.
Известные устроиства для забуривания представляют сооои штангу малого диаметра с оохватывающеи ее съемнои опорои. После забуривания опору демонтируют, а штангу заменяют головным шнеком. недостатком известного устроиства является оольшая трудоемкость работ по забуриванию. (; целью устранения указанного недостатка, предложенное устроиство выполнено таким образом, что штанга, являющаяся головным шнеком бурового става, имеет разрыв спирали в средней части и снабжена расположенным в месте разрыва подшипниковым узлом, наружная оооима которого соединена со съемнои опорой в виде кронштейна, жестко соединенного с буровои головкой.
11а фиг. 1 изооражено описываемое устройство, вид сбоку; на фиг. 2 — съемная опора, вид спереди; на фиг. 3 — разрез по линии A-A на фиг. 2.
Устройство состоит из головного шнека 1 и съемной опоры — кронштейна 2. В средней части шнека спираль 8 разорвана, и в месте разрыва установлен подшипниковый узел
4. Кронштейн 2, который посредством разъемных подшипников 5 может перемещаться вдоль направляющих б, упором 7 жестко соединен с буровой головкой 8. Наружная обойма 9 подшипникового узла 4 жестко зажата в гнезде кронштейна 2.
Так как кронштейн 2 жестко соединен с буровой головкой и наружной обоймой 9, то подшипниковый узел 4 при забуривании разгружен от осевой нагрузки, а сам кронштейн перемещается по направляющим б. После того как коронка 10 забурится, кронштейн 2 нимают и продолжают бурение.
15 Предмет изобретения
Усгройство для забуривання при шнековом бурении скважин, преимущественно при подземной разработке угольных месторождений
20 бурошнековыми машинамп, включающее штангу и охватывающую ее сьемную опору, отличающееся тем, что, с целью снижения трудоемкости работ по забуриванпю, штанга, являющаяся головным шнеком бурового става, 25 имеет разрыв спирали в средней части и снабжена расположенным в месте разрыва подшипниковым узлом, наружная Оооима которого соединена со съемной опорой, выполненной в виде кронштейна, жестко соединенного с бу30 ровой головкой.
175466
Z 4-4
