Реферат

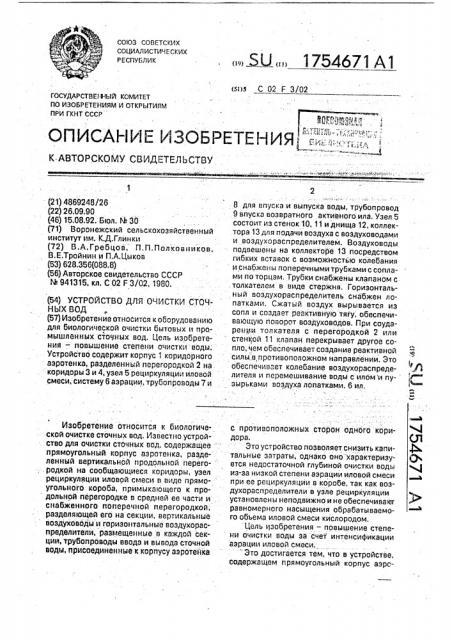

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК.. И 1754671 А1 (я)ю С 02 F 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

А Г1И А ИЕ И РЕТЯ 1 "-",,," ",.-:;",.,. " .

К-АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД (57) Изобретение относится к оборудованию для биологической очистки бытовых и промышленных сточных вод. Цель изобретения — повышение степени очистки воды;

Устройство содержит корпус 1 коридорного аэротенка, разделенный перегородкой 2 на коридоры 3 и 4, узел 5 рециркуляции илоной смеси, систему 6 аэрации, трубопроводы 7 и

1 (21) 4869248/26 (22) 26.09.90 (46) 15.08.92. Бюл. K 30 (71) Воронежский сельскохозяйственный институт им. К.Д.Глинки (72) В.A.Ãpåáöoâ, П.П.Полковников, В.Е.Тройнин и П,А.Цыкоа (53) 628.356(088.8) (56) Авторское свидетельство СССР

М 941315, кл. С 02 F 3/02, 1980.

Изобретение относится к биологической очистке сточных вод. Известно устройство для очистки сточных вод, содержащее прямоугольный корпус аэротенка, разделенный вертикальной продольной перегородкой на сообщающиеся коридоры, узел рециркуляции илоаой смеси и виде прямоугольного короба, примыкающего к продольной перегородке в средней ее части и снабженного поперечной перегородкой, разделяющей его на секции, вертикальные воздуховоды и горизонтальные аоздухораспределители, размещенные в каждой секции, трубопроводы ввода и вывода сточной воды, присоединенные к корпусу аэротенка

8 для впуска и выпуска воды, трубопровод

9 впуска возвратного активного ила. Узел 5 состоит из стенок 10, 11 и днища 12, коллектора 13 для подачи воздуха с воздуховодами и воздухораспределителем. Воздуховоды подвешены на коллекторе 13 посредством гибких вставок с возможностью колебания и снабжены поперечнымитрубками ссоплами по торцам, Трубки снабжены клапаном с толкателем в виде стержня. Горизонтальный воэдухораспределитель снабжен лопатками. Сжатый воздух вырывается из сопл и создает реактивную тягу, обеспечивающую поворот воздуховодов. При соударении толкателя с перегородкой 2 или стенкой 11 клапан перекрывает другое сопла, чем обеспечивает создание реактивной силы,в противоположном направлении. Это обеспечивает колебание воздухораспределителя и перемешивание воды с илом и пузырьками воздуха лопатками. 6 ил, с противоположных сторон одного коридора.

Это устройство позволяет снизить капитальные затраты. однако оно характеризуется недостаточной глубиной очистки воды из-за низкой степени аэрации иловой смеси при ее рециркуляции а коробе, так как воздухораспределители в узле рециркуляции установлены неподвижно и не обеспечивает равномерного насыщения обрабатываемого объема иловой смеси кислородом.

Цель изобретения — повышение степени очистки воды за счет интенсификации аэрации иловой смеси.

Это достигается тем, что в устройстве, содержащем прямоугольный корпус аэрс1754671 тенка, разделенный вертикальной продольной перегородкой на сообщающиеся коридоры, узел рециркуляции иловой смеси в виде прямоугольного короба, примыкающего к продольной перегородке в средней ее части и снабженного поперечной перегородкой, разделяющей его на секции, вертикальные воздуховоды и горизонтальные воздухораспределители, размещенные в каждой секции, трубопроводы ввода и вывода сточной водй, присоединенные к корпусу аэротенка с протйвойоло>кных сторон одного коридора, вертикальные воздуховоды подвешены на трубчатом коллекторе. подачи воздуха посредством гибких трубчатых вставок с возмо>кностью колебательного движения и снабжены в нижнем конце поперецной трубкой с соплами по. торцам и соосно размещенным внутри трубки тарельчатым клапаном, снабженным толкателем в виде стержня, пропущенного через центральную часть сопл, а размещенные в нижней части горизонтальный воздухораспределитель снабжен лопатками, размещенными под углом к плоскости колебания вертикальных воздуховодов.

Подвеска вертикальных воздуховодов на трубчатом коллекторе подачи йоздуха посредством гибких трубчатых-вставок с возможностью колебательного движения, снабжение нижйего конца указан н ых воэдуховодов поперечной трубкой с соплами по торцам и соосно размещенным внутритрубки тарельчатым клапаном, снабжение клапана толкателем в виде стержня, пропущейного через централ ную часть сопл, снабжение горизонтального воздухо распределителя лопатками, размещенными подуглом к плоскости колебания вертикальных воздуховодов, позволяет интенсифицировать насыщение иловой смеси кислородом и повысить" равйомерность этого насыщения по всему узлу рециркуляции.

На фиг.1 изображено устройство, вид сверху; на фиг. 2 — сечение А-А на фиг.1; на фиг, 3; сечение Б-Б на фиг. 2; на фйг. 4— сечение В-В на фиг,3; на фиг. 5- узел! на фиг, 2 (положение"клапана при Отклонении вертикальных воздуховодов влево); на фиг.

6- то же; положение клапанов при отклонении воздухбвйдов вправо.

Устройство включает прямоугольный корпус 1 коридорного аэротейкб; разделенный продольной вертикальной перегородкой 2 на сообща|ощиеся коридоры 3 и 4, узел

5 рециркуляции иловой смеси, систему 6 пневматической аэрации, трубопровод 7 для впуска сточной воды, трубопровод 8 выпуска точной воды, трубопровод 9 впуска возвратного активного ила. В свою очередь узел 5 рециркуляции состоит иэ поперечных стенок 10, продольной стенки 11, днища 12, трубчатого коллектора 13 для подачи воздух с вертикальными воздуховодами 14 и перфорированным" вбздухбраспреДелителем 15. Прй Этом вертйкальные воздуховоды 14 подвешены на трубчатом коллекторе

13 посредством гибких трубчатых вставок I0 16 (например, резиновых трубок) с воэможностью колебательного движения и снабжены в-нижнем конце поперечной трубкой 17 с соплами 18 по торцам и соосно размещенным внутри трубки тарельчатым клапаном

15 19. Клапан 19 снабжен толкателем 30 в виде стержня, пропущенного через центральную часть сопл 18

Прикрепленный к нижней части вертикальных воздуховодов 14 горизонтальный

20 воздухораспределитель 15 снабжен лопатками 21; размещеннымй под острым углом к плоскости колебания вертикальных возду- ха водов 14.

В предлагаемом устройстве объем аэротенка условно делится на четыре зоны (см.

25 фиг,1). Узел 5 рециркуляции, расположенный в зоне смещения, предназначен для перекачки большей части очищенной сточной воды совместно с активным илом в начало эоны реактивации, Продольная стенка

3О тенка, где подвергается биологической очистке, Часть очищенной сточной воды поступает в короб рециркулярного узла 5 через зазор 22. По коллектору 13 воздух подается в вертикальные воздуховоды 14, откуда йоступае гв воздухораспределитель

15 и сопла 18 трубок 17. Под действием

45 реактивной силы источника воздуха из сопл

18 вертикальнйе воздуховоды 14 поворачиваются относительно гибкой вставки 16 до соударения толкателя 20, -например. со стенкой 11, который перемещает клапан 19

50 вп равб.

При этом клапан 19 закрйвает сопло, через которое происходило истечение воз духа, и открывает противоположное сопло, через которое начинает выходить поток воз55 духа с созданием реактивной силы противоположного направления. Это приводит к

Отклонению вертикальных воэдуховодов 14 в другую сторону до следующего соударения толкателя 20 и перемещения клапана 19

В ПрбтИВОПОЛОжНуЮ СтОрану, 11 образует зазор 22 с днищем 12. Перего- . родка 2 в месте размещения узла 5 снабжена переливным окном 23.

Устройство работает следующим обра35 зом.

Сточная вода; подлежащая очистке, поступает по трубопроводу 7 в коридор 3 аэро1754G71

: аким образом, воэдухораспределитель 15 совершает колебательн ые движения с выходом пузырьков воздуха по всему гечению узла 5 рециркуляции с одновременным интенсивным перемешиванием слоев 5 воды с иловой смесью и пузырьков воздуха лопастями 21, Водовоздушная смесь из узла 5 переливается через окно 23 перегородки 2 в коридор 4. 10

Очищенная сточная вода, не попавшая в узел 5 рециркуляции, проходит доочистку во второй половине коридора 3 и выпускается по трубопроводу 8. При этом .в зоне вытеснения скорость течения воды в не- 15 сколько раз меньше и происходит более глубокая биологическая очистка. Зона вытеснения полностью исключает проска-" кивание неочищенной стойной жидкости и улучшает седиментационные свойства ак- 20 тивного ила. Рециркулируемая иловая смесь смешивается в начале зоны реактивации с регенированием активным илом, прошедшим зону регенерации после подачи через патрубок 9. В этой зоне количество 25 загрязнений сточной жидкости, приходящееся на единицу объема активного ила, значительно меньше чем в аэротенке, а растворенного кислорода больше, что способствует очистке сточной воды от органи- 30 ческих загрязнений, трудно поддающихся биохимическому окислени1о в аэротенке.

Смесь очищенной сточной воды с высококонцентрированным активным илом, насыщенным кислородом при рециркуляции, 35 разбавляет наиболее высококонцентрированные загрязнения в сточной воде, поступающие на очистку в начале зоны смешения. В зоне смешения происходит выравнивание концентрации загрязнений в 40 сточной воде по длине аэротенка. В зоне регенерации производится восстановление :: активности возвратного активного ила поУ/ У сле егодлительного нахождения в неблагоприятных условиях вторичного отстойника.

Технико-экономическая эффективность предлагаемого устройства заключается в повышении качества очистки воды на 10157 за счет интенсификаций аэрации иловой смеси в узле рециркуляции благодаря повышению равномерности подачи пузырьков воздуха по всему сечению рециркуляционного узла за счет колебания воздухораспределителя, обеспечивающего одновременно эффективное перемешивание лопастями слоев воды с иловой смесью и пузырьков воздуха.

cDoрмула изобретения

Устройство для очистки сточных вод, содержащее прямоугольный корпус аэротенка, разделенный вертикальной продольной перегородкой на сообщающиеся коридоры, узел рециркуляции иловой смеси в виде прямоугольного короба, примыкающего к продольной перегородке в средней ее части и разделенного поперечной стейкой на секции, трубчатый коллектор подачи воздуха, вертикальные воздуховоды и горизонтальные воздухораспределители, размещенные в каждой секции, трубопроводы ввода и вывода сточной воды, присоединенные к корпусу азротенка с противоположных сторон одного коридора, о т л и ч а ющ е е с я тем, что, с целью повышения степени очистки воды за счет интенсификации аэрации иловой смеси, вертикальные воздуховоды снабжены гибкими трубчатыми вставками, соединяющими их с трубчатым коллектором подачи воздуха, а также установленной на нижнем конце поперечной трубкой с соплами по торцам и соосно размещенным внутри трубки тарельчатым клапаном с толкателем в виде пропущенного через центральную часть сопл стержня, а горизонтальный воэдухораспределитель снабжен наклонными лопатками.

Х 1Р .7

1754671

1754671

Ч

Оу (3у
